Государственный реестр средств измерений

Трансформаторы тока измерительные KBR, 51366-12

51366-12
Трансформаторы тока измерительные однофазные KBR, моделей KBR 18 и KBR 32 (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи измерительным приборам и приборам учета в электрических сетях 0,4 кВ.
Карточка СИ
Номер в госреестре 51366-12
Наименование СИ Трансформаторы тока измерительные
Обозначение типа СИ KBR
Изготовитель "MBS AG", Германия
Год регистрации 2012
Срок свидетельства 28.09.2017
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока измерительные KBR Назначение средства измерений

Трансформаторы тока измерительные однофазные KBR, моделей KBR 18 и KBR 32 (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи измерительным приборам и приборам учета в электрических сетях 0,4 кВ.

Описание

Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

Каждый трансформатор состоит из размыкаемого магнитопровода с отверстием для первичной обмотки и вторичной обмотки, намотанной на магнитопровод, Вся конструкция помещена в пластиковый изолирующий корпус. Через отверстие магнитопровода пропускается шина или кабель служащие первичной обмоткой трансформатора. Для удобства монтажа магнитопровод сделан разъемным. Крепление трансформатора осуществляется на проводник, служащий первичной обмоткой, с помощью пластиковых зажимов. Клеммники вторичной обмотки имеют гибкие выводы, запаянные в корпус. Благодаря такому решению пломбировка трансформаторов не требуется.

Модели трансформаторов различаются диапазоном первичного тока, мощностью вторичной нагрузки, а также габаритными размерами. Выпускается модификация трансформатора, оснащенная встроенным преобразователем с выходным сигналом 0..333 мВ переменного тока.

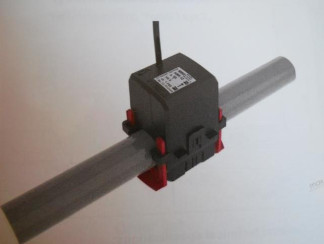

Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90 Общий вид трансформатора приведен на рисунке 1.

Таблица 1 - Метрологические и технические характеристики

KBR 18

Номинальные первичные токи, А

Номинальные вторичные нагрузки S^, В-А

50

-

1,0

75

-

1,0

100

-

1,25

125

-

1,5

150

-

2,0

200

1,0

3,0

250

1,5

4,0

Класс точности

1

3

Номинальный вторичный ток, А

1 или 5

Номинальное первичное напряжение U1, кВ

0,66

Номинальная частота f Гц

50 или 60

Отверстие для первичной цепи, мм

0 18,5

Г абаритные размеры, мм

41,6x64,5x67,3

Масса, кг

0,35

KBR 32

Номинальные первичные токи I1, А

Номинальные вторичные нагрузки S^, В-А

100

-

2,5

125

-

3,0

150

-

3,0

200

-

5,0

250

-

5,0

300

5,0

-

400

5,0

-

500

5,0

-

600

5,0

-

Класс точности

1

3

Номинальный вторичный ток, А

1 или 5

Номинальное первичное напряжение U1, кВ

0,66

Номинальная частота £юм

50 или 60 Гц

Отверстие для первичной цепи, мм

0 32,5

Г абаритные размеры, мм

59,2х96,4х89,2

Масса, кг

0,5

Коэффициент безопасности вторичных обмоток для измерения Кб -5 Рабочие условия эксплуатации:

-    температура, °С    от минус 5 до плюс 40

-    относительная влажность, %    80 (при 25 °С)

-    атмосферное давление, мм рт. ст.    от 650 до 800 Наработка на отказ 400 000 часов;

Срок службы не менее 30 лет.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

-    трансформатор тока - 1 шт.;

-    крепеж - 1 комплект;

-    руководство по эксплуатации совмещенное с паспортом- 1 шт..

Поверка

осуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ±

0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным KBR

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

Документация фирмы-изготовителя.

Рекомендации к применению

-    «осуществлении торговли и товарообменных операций.»;

-    «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 22.11.2024
