Трансформаторы тока KOKS, 51367-12

Трансформаторы тока (далее ╞ трансформаторы) предназначены для преобразования тока в электрических сетях до 20 кВ. Применяются для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	51367-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	KOKS
Изготовитель	"ABB s.r.o.", Чехия
Год регистрации	2012
Срок свидетельства	21.08.2027
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Трансформаторы тока (далее - трансформаторы) предназначены для преобразования тока в электрических сетях до 20 кВ. Применяются для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.

Трансформаторы тока однофазные проходного типа с литой изоляцией, выполненной на основе эпоксидного компаунда. Эпоксидное литье выполняет функцию изолятора и несущей конструкции. Функции первичной обмотки трансформаторов выполняет шина, на которую устанавливается трансформатор.

Трансформаторы могут иметь до четырех вторичных обмоток. Выводы вторичных обмоток помещены в литую коробку вторичных зажимов с пластмассовой, пломбируемой крышкой.

Трансформаторы KOKS на номинальные напряжения до 15 кВ имеют специальную площадку с четырьмя отверстиями с резьбой для крепления на плоскую поверхность, отлитую вместе с корпусом. Трансформаторы KOKS на номинальное напряжение 20 кВ, для возможности установки, встроены в монтажную раму, изготовленную из легкого металла. Рама имеет четыре отверстия для установки трансформаторов на заземленную металлоконструкцию.

Трансформаторы тока KOKS имеют следующие модификации: KOKS12A31, KOKS12A41, KOKS17,5A31, KOKS17,5A41, KOKS24D11, KOKS24D21 KOKS24F11, KOKS24F21.

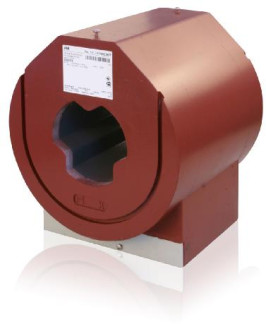

Внешний вид трансформаторов тока приведен на рисунках 1 и 2.

Технические характеристики

Модификации KOKS	KOKS12A31 KOKS12A41	KOKS17,5A31 KOKS17,5A41	KOKS24D11 KOKS24D21	KOKS24F11 KOKS24F21
Номинальное напряжение, кВ	3; 6; 10	15	20	20
Наибольшее рабочее напряжение, кВ	3,6; 7,2; 12	17,5	24	24
Номинальная частота переменного тока, Гц	50; 60
Номинальный первичный ток, А	500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000		500; 600; 750; 800; 1000; 1200; 1250; 1400;1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000	500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000; 7000; 8000
Номинальный вторичный ток, А	1 и/или 5
Количество вторичных обмоток	от 1 до 4
Класс точности обмотки для измерений	0,2; 0,2S; 0,5; 0,5S; 1; 3; 5
Класс точности обмотки для защиты	5Р; 10Р
Номинальная вторичная нагрузка, ВА	1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60; 75; 100; 125; 150

Коэффициент безопасности приборов обмотки для измерений	5; 10
Номинальная предельная кратность вторичной обмотки для защиты	10; 15; 20; 30
Односекундный ток термический стойкости, кА	до 100
Ток электродинамической стойкости, кА	до 250
Средний срок службы, не менее, лет	25

Климатическое исполнение У3 (ГОСТ 15150-69) в диапазоне от минус 25 до 50°С.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.

Комплектность

Трансформатор тока KOKS (исполнение по заказу) - 1 шт.

Паспорт - 1 экз.

Поверка

Осуществляется в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

Основные средства поверки:

Трансформатор тока И-523, диапазон первичного тока 4-10000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, класс точности 0,05.

Трансформатор тока ТТИ-5000.5, диапазон первичного тока 1-5000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, класс точности 0,05.

Трансформатор тока ИТТ-3000.5, диапазон первичного тока 1-3000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, класс точности 0,01.

КТ01 номинальный ток 1; 5 А, номинальная частота 50 Гц, предел допускаемой погрешности от ±0,001% до ±0,10% - токовый, от ±0,1% до ±10'- угловой.

Р5018 диапазон значений нагрузки от 1,25 до 50 Ом при cos ф= 0,8; от 1 до 15 Ом при cos ф= 1 , номинальная частота 50 Гц, номинальный ток 5 А, пределы допускаемой погрешности ±(0,05Z + 0,02) Ом

Сведения о методах измерений

Сведения о методах приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока KOKS.

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
