| Номер в госреестре | 51371-12 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Leica iCG60 |
| Изготовитель | "Leica Geosystems AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 09.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Leica iCG60 предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая Leica iCG60 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

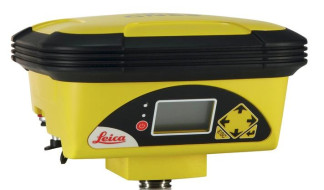

Конструктивно, аппаратура геодезическая спутниковая Leica iCG60 представляет собой пластиковый корпус, вмещающий внутреннюю микрополосковую антенну и приёмник, который с связывается с внешним средством управления - контроллером. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры объемом 466 Мб или на запоминающее устройство контроллера объемом до 8Гб.
На передней панели аппаратуры геодезической спутниковой Leica iCG60 расположены кнопка питания, шесть функциональных кнопок для навигации по основному меню, два светодиодных индикаторов состояния работы приемника, а также монохромный дисплей для отображения текущей съемочной информации.
На правой боковой панели находятся отсек для съемной аккумуляторной батареи, а также отсек для установки коммуникационной sim-карты.
На нижней панели аппаратуры расположены коммуникационные разъемы типа LEMO и USB, антенные разъемы типа TNC и QN, а также резьба крепления аппаратуры 5/8 дюйма.
Аппаратура геодезическая спутниковая Leica iCG60 поддерживает стандартные режимы наблюдений: «Статика», «Быстрая Статика», «Кинематика», «Кинематика в реальном времени».
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Leica iCG60 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Аппаратура Leica iCG60 имеет встроенное программное обеспечение Leica iCON_fw, Leica iCON Site, установленное в контроллере, а также офисное программное обеспечение Leica iCON Office или Leica Geo Office, с помощью которых производится настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
| Идентификационные данные прог | раммного обеспечения: | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| iCON fw | iCG60 1.2.2.fw | 1.2.2 | 58DE7AFF | CRC32 |
| Leica iCON Site | iSite-1.2.0.exe | 1.2 | 1CE6A132 | CRC32 |
| Leica iCON Office | Geo.exe | 2012.01.772 | F69A40BD | CRC32 |
| Leica Geo Office | LGO.exe | 8.2 | 18F903A6 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Технические характеристики | ристики |
| Наименование характеристики | Значение характеристики |
| Тип приёмника: | Многочастотный, многосистемный |
| Количество каналов: | 120 |
| Принимаемые сигналы: | GPS: L1/L2/L2C/L5, ГЛОНАСС: L1/L2, Galileo: E1/E5a/E5b/Alt-BOC, Compass, SBAS: WAAS, EGNOS, GAGAN, MSAS |
| Режимы измерений: | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени» |
| Тип антенны: | Встроенная, модель iCG60 Внешняя, модель MNA1202GG |
| Допускаемая СКП измерений в режиме «Статика» и «Быстрая Статика», мм: - в плане - по высоте | ±(5 + 0,5 х 10-6 х D) ±(10 + 0,5 х 10-6 х D) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режиме «Кинематика», мм: - в плане - по высоте | ±(10 + 1,0 х 10-6 х D) ±(20 + 1,0 х 10-6 х d) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм: - в плане - по высоте | ±(10 + 1,0 х 10-6 х D) ±(20 + 1,0 х 10-6 х d) где D - измеряемое расстояние в мм |
| Источник электропитания внешний: - напряжение, В | 9 - 28 |
| Источник электропитания внутренний: - напряжение, В | 7,4 |
| Диапазон рабочих температур, °С: | - 40.+ 60 |
| Г абаритные размеры (Д х Ш х В), мм, не более: | (197 х 197 х 130) мм |
| Масса приёмника, кг, не более: | 1,45 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Leica iCG60.
Комплект аппаратуры геодезической спутниковой Leica iCG60 включает:
| Наименование | Количество, ед. |
| Приемник Leica iCG60 | 1 |
| Контроллер Leica CC60 (Leica CC61, CC50)* | 1 |
| Внешняя спутниковая антенна MNA1202GG | 1 |
| Внешний УКВ^МБ-модем типа GFU | 1 |
| Измеритель высоты антенны | 1 |
| Комплект интерфейсных кабелей | 1 |
| Крепление на штатив для контроллера | 1 |
| Треггер | 1 |
| Аккумуляторная батарея | 1 |
| Радиоантенны | |
| USB-накопитель | 1 |
| Резервная аккумуляторная батарея для контроллера* | 1 |
| Адаптер питания контроллера* | 1 |
| Компакт-диск с документацией | 1 |
* - по заказу потребителя
осуществляется по документу МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Leica iCG60
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической и картографической деятельности.
«Leica Geosystems AG», Швейцария
| Зарегистрировано поверок | 1124 |
| Поверителей | 18 |
| Актуальность данных | 16.11.2024 |
