| Номер в госреестре | 51372-12 |
| Наименование СИ | Счетчики аэрозольных частиц |
| Обозначение типа СИ | MetOne |
| Изготовитель | "HACH Company World Headquarters", США |
| Год регистрации | 2012 |
| Срок свидетельства | 28.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Счётчики аэрозольных частиц MetOne (далее - счетчики MetOne) предназначены для измерения счетной концентрации аэрозольных частиц в воздухе и неагрессивных газах в соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды».
Принцип действия счётчиков MetOne основан на регистрации рассеянного оптического излучения. В качестве источника света используется полупроводниковый лазерный диод. Излучение от источника попадает в измерительную камеру. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Регистрация рассеянного излучения осуществляется фотоприемником, расположенным под углом 900 по отношению к источнику излучения. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число зарегистрированных аэрозольных частиц.

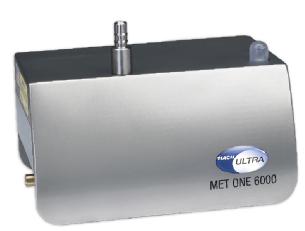

Конструктивно счётчики MetOne выполнены в виде единого блока (рис. 1).
Модели счетчиков 6002, 6003, 6005, 6013, 6015, 6000Р, 7005, 7015 отличаются исполнением корпуса, диапазонами измерения, значениями объёмного расхода, габаритными размерами и массой.
В зависимости от исполнения модели счётчиков MetOne имеют специальную числовую и буквенную индексацию. Числовая индексация указывает на первый канал регистрации размеров частиц и значение объемного расхода отбираемой пробы. Модель 6000P оборудована встроенным насосом.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц.
Счётчики MetOne оснащены цифровыми интерфейсами RS-232, RS-485, Ethernet, предназначенными для подключения к персональному компьютеру, считывания результатов измерений и объединения в систему непрерывного мониторинга.
Управление счетчиками осуществляется с помощью встроенного программного обеспечения (ПО) MetOne и автономного ПО enVigil.
ПО MetOne предназначено для настройки параметров измерений, сохранения, удаления и управления способами передачи данных, обработки данных.
ПО enVigil предназначено для сбора, сохранения, отображения и организации передачи данных с групп счетчиков, используемых при мониторинге чистых помещений, на электронно-вычислительную аппаратуру в виде текстовых сообщений и по электронной почте.
Счетчики имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Metone | Metone.hex | 101 | 0x7CE6A4390D49CB4C A1BAEC6C38D93150 | MD5 |
| enVigil | enVigil Lite Version 2.exe | 2.0 | 0xD41D8CD98F00B204E 9800998ECF8427E | MD5 |
Влияние программного обеспечения на метрологические характеристики счётчиков MetOne учтено при нормировании метрологических характеристик.
1. Диапазоны счетной концентрации приведены в таблице 2.
Таблица 2
| Модель счетчика MetOne | Диапазоны показаний, дм-3 | Диапазоны измерений, дм-3 |
| 6002 | от 0 до 70000 | от10 до 70000 |
| 6003 | от 0 до 70000 | от 10 до 70000 |
| 6005 | от 0 до 70000 | от 10 до 70000 |
| 6013 | от 0 до 14000 | от 10 до 14000 |
| 6015 | от 0 до 14000 | от 10 до 14000 |
| 6000P | от 0 до 14000 | от 10 до 14000 |
| 7005 | от 0 до 70000 | от 10 до 70000 |
| 7015 | от 0 до 14000 | от 10 до 14000 |
2. Пределы допускаемой относительной погрешности, % ± 20.
3. Номинальный объёмный расход отбираемой пробы приведен в таблице 3.
Таблица 3
| Модель счетчика MetOne | Объемный расход, дм3/мин |
| 6002 | 2,83 |
| 6003 | 2,83 |
| 6005 | 2,83 |
| 6013 | 28,3 |
| 6015 | 28,3 |
| 6000P | 28,3 |
| 7005 | 2,83 |
| 7015 | 28,3 |
4. Пределы допускаемой относительной погрешности объёмного расхода, % ± 5.
5. Масса, габаритные размеры, электрическое питание и потребляемая мощность приведены в таблице 4.
| Модель счетчика MetOne | Масса , кг | Габаритные размеры, (ДхШхВ), мм | Электрическое питание | Потребляемая мощность, В • А |
| 6002 | 0,68 | 136 х 81 х 121 | от 9 до 28 В от сети постоянного тока | 4,3 |
| 6003 | ||||
| 6005 | ||||
| 6013 | ||||
| 6015 | ||||
| 6000P | 4,62 | 318 х 172 х 114 | 24 В от сети постоянного тока или (230 ± 30) В, частота (50 ± 1) Гц от сети переменного тока | 50 (от сети постоянного тока) 96 (от сети переменного тока) |
| 7005 | 3,96 | 125 x 229 x 160 | 24 В от сети постоянного тока или (230 ± 30) В, частота (50 ± 1) Гц от сети переменного тока | 9,7 (от сети постоянного тока) 12,5 (от сети переменного тока) |
| 7015 |
6. Наработка на отказ, ч. 5000.
7. Средний срок службы, лет 10.
8. Условия эксплуатации:
- диапазон температуры окружающей среды, 0 С от 10 до 32;
- диапазон относительной влажности, % от 10 до 85;
- диапазон атмосферного давления, кПа от 84 до 106,7.
Знак утверждения типа наносится на лицевую панель счётчиков MetOne и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность поставки счётчиков MetOne приведена в таблице 5.
Таблица 5
| № п/п | Наименование | Количество |
| 1 | Счётчик аэрозольных частиц MetOne | 1 шт. |
| 2 | Р 50.2.047 - 2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки» | 1 экз. |
| 3 | Руководство по эксплуатации | 1 экз. |
| 4 | Диск с ПО | 1 шт. |
осуществляется по документам «Р 50.2.047 - 2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки»
Основные средства поверки: рабочие эталоны для измерения счетной концентрации аэрозолей в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов». Относительная погрешность измерения счетной концентрации аэрозолей не более ± 8 %.
Нормативные и технические документы, устанавливающие требования к счётчикам MetOne
1. ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 996 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
