Тестер параметров цифровых интегральных микросхем ЕТС-868, 51375-12

Назначение

Тестер параметров цифровых интегральных микросхем «ЕТС-868» (далее - тестер) предназначен для воспроизведения и измерения напряжения и силы постоянного тока, частоты следования прямоугольных импульсов и применяется для высокопроизводительного функционального и параметрического контроля ТТЛ и КМОП микросхем с числом выводов до 512 с рабочей частотой последовательности функционального контроля до 100 МГц.

Описание

Принцип действия тестера основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (ФК), формируемую тестером. Тестер представляет собой измерительно-вычислительный комплекс, в состав которого входят источники и измерители электрических сигналов, коммутационные устройства и управляющая ПЭВМ.

Режимы работы комплекса устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.

Конструктивно тестер выполнен в виде передвижной стойки.

Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно.

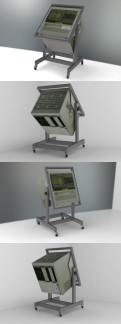

Внешний вид тестера приведен на рисунках 1 - 2.

Примечание: * - место для нанесения оттисков клейм или размещения наклеек

Рисунок 1 - Общий вид

Примечание: ** - места пломбировки от несанкционированного доступа.

Рисунок 2 - Вид сзади

Программное обеспечение

Программное обеспечение (ПО) «Symphony» является специализированным ПО управления тестером цифровых интегральных микросхем «ЕТС-868»

ПО «Symphony» предназначено для управления тестером, составления измерительных программ и обработки результатов измерений, проводимых системой «ЕТС-868». ПО «Symphony» не может быть использовано отдельно от этого тестера.

Влияние метрологически значимой части ПО на метрологические характеристики комплекса не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО тестера и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики тестера приведены в таблицах 2 - 6.

Тестер обеспечивает задание и контроль на каждом выводе сигнала ФК с парамет

рами в соответствии с таблицей 2. Таблица 2

Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока при параметрическом контроле в соответствии с таблицей 3.

Таблица 3

Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока источниками питания №1, №2, №3, № 4 в соответствии с таблицей 4.

Таблица 4

Таблица 5 - Г абаритные размеры и масса составных частей тестера

Таблица 6 - Эксплуатационные характеристики тестера

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    тестер параметров цифровых интегральных микросхем «ЕТС-868» - 1 шт.;

-    комплект эксплуатационной документации (Тестер параметров цифровых интегральных микросхем «ЕТС-868». ТИВН 442241.002 ФО. Формуляр; Тестер параметров цифровых интегральных микросхем «ЕТС-868». ТИВН 442241.002 РЭ. Руководство по эксплуатации) - 1 комплект;

-    одиночный комплект ЗИП;

-    методика поверки - 1 шт.

Поверка

Осуществляется по документу «Инструкция. Тестер параметров цифровых интегральных микросхем «ЕТС-868». Методика поверки. ТИВН 442241.002 МП», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 09.08.2012 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-86 (ТНСК.411142.001 ТУ) (диапазон измеряемых частот 0,1 Гц - 100 МГц (канал А и В); (0,1 - 1,0) ГГц (канал С); (1,0 - 18,0) ГГц (канал D); уровень входного сигнала: канал А, В: (0,03 - 7) В, канал С: (0,03 - 0,5) В, канал D: (0,02 - 5) мВт);

-    Мультиметр цифровой KEITHLEY 2010 (регистрационный номер 25787-08) (диапазон измерений напряжения постоянного тока 100 мВ - 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,004 %; диапазон измерений силы постоянного тока от 10 мА до 3А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,12 %;

-    калибратор-вольтметр универсальный В1-28 (Хв2.095.024 ТУ) (диапазон воспроизведения/измерений силы постоянного тока от 0,1 нА до 2 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± (0,002 - 0,053) %, пределы допускаемой относительной погрешности измерений силы постоянного тока ± (0,0015 - 0,06) %, диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,003 - 0,0043) %, диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± (0,003 - 0,005) %);

-    осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), (диапазон измерений (0 - 100) МГц с пределами допускаемой относительной погрешности измерений 1 %, развертка по напряжению от 2 мВ/дел до 5 В/дел.).

Сведения о методах измерений

Тестер параметров цифровых интегральных микросхем «ЕТС-868». ТИВН

442241.002    РЭ. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к тестеру параметров цифровых интегральных микросхем «ЕТС-868»

Тестер параметров цифровых интегральных микросхем «ЕТС-868». ТИВН

442241.002    РЭ. Руководство по эксплуатации.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
