Усилители измерительные QuantumX мод. MX1615, 51385-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Усилители измерительные серии QuantumX модели MX1615 Назначение средства измерений

Усилители измерительные серии QuantumX модели MX1615 (далее по тексту -усилители или приборы) предназначены для многоканального измерения электрических сигналов (напряжения постоянного тока, электрического сопротивления, коэффициента преобразования) от датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.

Усилители предназначены как для одиночного применения, так и для работы в составе распределённых многоканальных измерительных систем.

Описание

Усилители модели MX1615 входят в серию усилителей измерительных QuantumX (регистрационный № 41587-12 в Государственном Реестре СИ) и представляют собой универсальные приборы для высокоскоростных измерений, имеющие шестнадцать входов для подключения тензометрических датчиков, источников напряжения постоянного тока, резистивных датчиков и термометров сопротивления.

Усилители осуществляют измерение величины напряжения постоянного тока, усиление электрических сигналов от первичных измерительных преобразователей - тензометрических датчиков, резистивных датчиков и термометров сопротивления. Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.

Каждый измерительный канал усилителей имеет аналогово-цифровой преобразователь, производящий оцифровку сигналов, поступающих с измерительных преобразователей. Усилители содержат высокопроизводительный внутренний процессор, осуществляющий обработку цифровых сигналов (цифровую фильтрацию низких частот с характеристиками Баттерворта и Бесселя) и управление устройством в целом.

Управление усилителями осуществляется при помощи внешнего управляющего компьютера через интерфейсы ETHERNET или FireWire. Для аппаратной синхронизации усилителей используются интерфейсы FireWire или EtherCAT.

Примечание - В конце обозначений моделей усилителей серии QuantumX допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные модификации, не изменяющие метрологические и технические характеристики приборов.

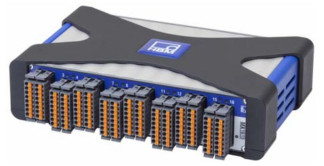

Фотография общего вида усилителей измерительных серии QuantumX модели MX1615 представлена на рисунке 1.

Обработка и оцифровка сигналов, поступающих с измерительных преобразователей, осуществляется за счет внутреннего программно-аппаратного обеспечения. Внутреннее программно-аппаратное обеспечение усилителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программно-аппаратного обеспечения усилителей представлены в таблице 1.

Таблица 1 - Идентификационные данные программно-аппаратного обеспечения усилителей измерительных серии QuantumX модели MX1615___

Уровень защиты программного обеспечения «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики усилителей измерительных серии QuantumX модели MX1615 представлены в таблицах 2 - 3.

Таблица 2 - Основные метрологические характеристики усилителей измерительных серии QuantumX модели MX1615 в зависимости от типов подключаемых датчиков_

Таблица 3 - Основные технические характеристики усилителей измерительных серии QuantumX модели MX1615

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки усилителей входят

-    усилитель измерительный

1 шт. 1 экз. 1 экз.

-    руководство по эксплуатации

-    методика поверки

Поверка

Поверка усилителей измерительных серии QuantumX модели MX1615 осуществляется по документу МП ТИнТ-47-2012 «Усилители измерительные серии QuantumX модели MX1615. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 17 августа 2012 г.

Перечень основных средств, применяемых при поверке:

- калибратор универсальный Fluke 5520A диапазон воспроизведения напряжения постоянного тока, В: 0 - 329,9999; предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,000018 U + 0,15 мВ);

диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 10,99999 кОм предел допускаемой абсолютной погрешности воспроизведения: (AR): ± (0,000028 R + 0,02 Ом); имитация сигналов термометра сопротивления Pt100: от минус 200 до 800 °С; предел допускаемой абсолютной погрешности воспроизведения (АТмакс): ± 0,23 °C;

- калибратор К148

пределы воспроизведения коэффициента преобразования, мВ/В: ± 2; ± 5; ± 10; ± 20; ± 100; пределы допускаемой приведенной погрешности воспроизведения, %: 0,0025 - 0,01.

Сведения о методах измерений

Методы измерений с помощью усилителей измерительных серии QuantumX модели MX1615 указаны в документе «Усилители измерительные серии QuantumX. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к усилителям измерительным серии QuantumX модели MX1615

1    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2    Техническая документация фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
