| Номер в госреестре | 51386-12 |
| Наименование СИ | Приборы контроля цепей питания электродвигателей |
| Обозначение типа СИ | ALL-TEST IV PRO |
| Изготовитель | "ALL-TEST Pro, LLC", США |
| Год регистрации | 2012 |
| Срок свидетельства | 28.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приборы контроля цепей питания электродвигателей ALL-TEST IV PRO Назначение средства измерений
Приборы контроля цепей питания электродвигателей ALL-TEST IV PRO (далее по тексту - приборы) предназначены для измерения активного и полного электрического сопротивления, электрического сопротивления изоляции, индуктивности.
Приборы контроля цепей питания электродвигателей ALL-TEST IV PRO представляют собой портативные многофункциональные измерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы приборов заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели приборов расположены функциональные клавиши, предназначенные для включения и выключения прибора и выбора режимов измерения и жидкокристаллический цифровой дисплей. На торцевой панели приборов расположены однополюсные гнезда для подключения измерительных проводов и подключения их к цепям тестируемого электродвигателя. На задней панели приборов расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений приборы непосредственно подключают к цепям тестируемого электродвигателя. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

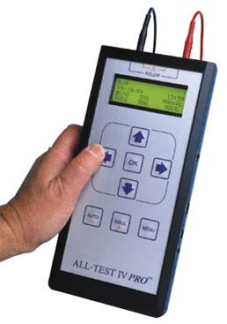

Фотография общего вида приборов контроля цепей питания электродвигателей ALL-TEST IV PRO представлена на рисунке 1.
Основные метрологические и технические характеристики приборов контроля цепей питания электродвигателей ALL-TEST IV PRO представлены в таблице 1.
Таблица 1_
| Наименование характеристики | Значение |
| Диапазон измерения активного электрического сопротивления (R), Ом | от 0,001 до 999 |
| Предел допускаемой абсолютной погрешности измерения активного электрического сопротивления | ± (0,01 • R) |
| Диапазон измерения полного электрического сопротивления (Z), Ом | от 0,001 до 999 |
| Предел допускаемой абсолютной погрешности измерения полного электрического сопротивления | ± (0,01 • Z) |
| Диапазон измерения электрического сопротивления изоляции (Ri), МОм | от 0,1 до 99 |
| Предел допускаемой абсолютной погрешности измерения электрического сопротивления изоляции | ± (0,05 • Ri) |
| Диапазон измерения индуктивности (L), мГн | от 1 до 9999 |
| Предел допускаемой абсолютной погрешности измерения индуктивности | ± (0,01 • L) |
| Питание | 6 элементов питания 1,5 В типа АА |
| Г абаритные размеры (длина х ширина х высота), мм | 252 х 122 х 50 |
| Масса, кг, не более | 0,75 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от минус 20 до плюс 50 80 |
Примечание - при измерении электрического сопротивления изоляции испытательное напряжение 500 В или 1000 В постоянного тока.
Знак утверждения типа наносят на лицевую панель корпуса прибора методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приборов контроля цепей питания электродвигателей ALL-TEST IV PRO представлен в таблице 2.
Таблица 2
| Наименование | Количество |
| Прибор ALL-TEST IV PRO | 1 |
| Элемент питания 1,5 В типа АА | 6 |
| Зарядное устройство | 1 |
| Соединительные провода с зажимами типа «Крокодил» | 2 |
| Кейс для переноски | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП-347/447-2012 | 1 |
осуществляется по документу МП-347/447-2012 «Приборы контроля цепей питания электродвигателей ALL-TEST IV PRO. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 августа 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор электрического сопротивления КС-100К5Т диапазон воспроизведения электрического сопротивления: 100 кОм - 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (DR): ± (0,015R);
- магазин сопротивлений Р3026/1
диапазон воспроизведения электрического сопротивления: 0,01 Ом - 100 кОм; класс точности 0,002/1,5 10-6;
- меры индуктивности Р596
номинальные значения: 1 мГн, 10 мГн, 100 мГн, 500 мГн, 1 Гн; класс точности 0,05.
Методы измерений с помощью приборов контроля цепей питания электродвигателей ALL-TEST IV PRO указаны в документе «Приборы контроля цепей питания электродвигателей ALL-TEST IV PRO. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам контроля цепей питания электродвигателей ALL-TEST IV PRO
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
