| Номер в госреестре | 51389-12 |
| Наименование СИ | Нивелиры лазерные ротационные |
| Обозначение типа СИ | Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301 |
| Изготовитель | "Trimble Navigation Ltd.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 28.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нивелиры лазерные ротационные Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301 предназначены для измерения превышений, высот и построения (задания) горизонтальных и вертикальных плоскостей.
Принцип действия нивелиров лазерных ротационных Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301 основан на автоматической установке и стабилизации лазерного луча в горизонтальной или вертикальной плоскости с помощью электронного компенсатора углов наклона. Измерение превышений состоит в снятии отсчетов (проекция центра лазерного луча на нивелирной рейке) по нивелирной рейке, последовательно устанавливаемой на измеряемых точках. Значение превышения вычисляется как разность отсчётов по рейкам.
Нивелир имеет светодиодный лазерный излучатель и с его помощью строит горизонтальную или вертикальную плоскости в зависимости от положения нивелира. При установке нивелира в горизонтальное положение, с помощью вращающейся головки лазерной развертки образуется горизонтальная плоскость. При установке нивелира в вертикальное положение, задается вертикальная плоскость. Определение положения лазерного луча производится с помощью приёмника лазерного излучения, который с помощью держателя может крепиться на нивелирную рейку и позволяет выполнить фиксацию центра лазерного излучения по индикации на ЖК-экране и звуковому сигналу.
Нивелиры лазерные ротационные Spectra Precision HV101, Spectra Precision HV301 имеют режим сканирования заданного сектора, что позволяет повысить контрастность лазерного луча при сильной освещенности.
Нивелиры лазерные ротационные Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301 представляют собой пластиковый корпус, вмещающий оптические и электронные компоненты. Корпус имеет резьбовое соединение для установки на геодезический штатив. Управление и выбор режима работы осуществляется с помощью встроенной панели управления, объединяющей кнопочную клавиатуру и светодиодные индикаторы.
Пломбирование крепёжных винтов корпуса нивелиров лазерных ротационных Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301^ производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.

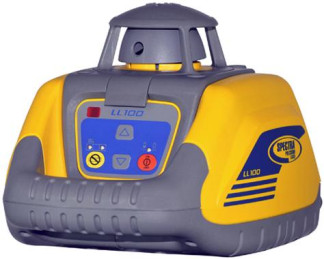

Общий вид нивелиров лазерных ротационных Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301:
| Наименование характеристики | Значение характеристики | |||
| Модель | LL100 | HV101 | LL300 | HV301 |
| Пределы допускаемой погрешности нивелирования1, мм/м не более: | ±3/30 | ±2,2/30 | ||
| Диапазон (радиус) действия2, м, не менее: | 0 - 1503 | 0 - 100*** | 0 - 200*** | 0 - 250*** |
| Диапазон работы компенсатора (са-монивелирования), ..,°, не менее: | ±5 | |||
| Класс лазера: | 2 | 3R | 2 | 3R |
| Длина волны лазерного излучения, мкм: | 0,65 | 0,635 | 0,635 | 0,635 |
| Мощность лазерного излучения, мВт, не более: | 3 | 5 | 3,4 | 5 |
| Источник электропитания: | 2 х 1,5 В, батареи типа D/ Аккумулятор LR20 | 4 х 1,5 В, батареи типа D/ Аккумулятор LR20 | ||
| Диапазон рабочих температур, °C: | -5.. +45 | -20.. +50 | ||
| Г абаритные размеры (ДхШхВ), мм, не более: | 220x170x150 | 216x171x152 | 245x165x185 | 248x165x184 |
| Масса, кг, не более: | 1,5 | 2,7 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Комплект поставки для нивелиров лазерных ротационных Spectra Precision LL100:
| Наименование | Количество, ед. |
| Нивелир | 1 |
| Приёмник лазерного излучения HR320 | 1 |
| Транспортировочный кейс | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
| Штатив* | 1 |
| Рейка* | 1 |
| Крепление приёмника лазерного излучения на рейку* | 1 |
| Батарея типа D* | |
| Пульт дистанционного управления RC601* | 1 |
| Большой транспортировочный кейс* | 1 |
* - в зависимости от комплектации
Комплект поставки для нивелиров лазерных ротационных Spectra Precision LL300:
| Наименование | Количество, ед. |
| Нивелир | 1 |
| Батарея типа AA | |
| Крепление приёмника лазерного излучения на рейку | 1 |
| Батарея типа D | |
| Транспортировочный кейс | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
| Штатив* | 1 |
| Рейка* | 1 |
| Аккумуляторная батарея типа D* | |
| Зарядное устройство* | 1 |
| Приёмник лазерного излучения HL450* | 1 |
| Приёмник лазерного излучения CR600* | 1 |
| Пульт дистанционного управления RC601* | 1 |
| Большой транспортировочный кейс* | 1 |
* - в зависимости от комплектации
Комплект поставки для нивелиров лазерных ротационных Spectra Precision HV101:
| Наименование | Количество, ед. |
| Нивелир | 1 |
| Пульт дистанционного управления RC601 | 1 |
| Настенное крепление | 1 |
| Транспортировочный кейс | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
| Штатив* | 1 |
| Рейка* | 1 |
| Батарея типа D* | 2 |
| Наименование | Количество, ед. |
| Приёмник лазерного излучения HR150U* | 1 |
| Приёмник лазерного излучения HR320* | 1 |
| Батарея типа Crona* | 1 |
| Батареи типа AA* | 2 |
| Очки* | 1 |
| Визирная пластина с магнитом* | 1 |
| Большой транспортировочный кейс* | 1 |
* - в зависимости от комплектации
Комплект поставки для нивелиров лазерных ротационных Spectra Precision HV301:
| Наименование | Количество, ед. |
| Нивелир | 1 |
| Приёмник лазерного излучения HR350 | 1 |
| Аккумуляторная батарея типа D | |
| Зарядное устройство | 1 |
| Транспортировочный кейс | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
| Штатив* | 1 |
| Рейка* | 1 |
| Настенное крепление* | 1 |
| Крепление приёмника лазерного излучения на рейку* | 1 |
| Батарея типа АА* | |
| Батарея типа Crona* | 1 |
| Приёмник лазерного излучения HR150U* | 1 |
| Приёмник лазерного излучения HL450* | 1 |
| Пульт дистанционного управления RC601* | 1 |
| Большой транспортировочный кейс* | 1 |
* - в зависимости от комплектации
осуществляется в соответствии с МП АПМ 25-12 «Нивелиры лазерные ротационные Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301. Методика поверки», разработанной ГЦИ СИ ООО «Автопрогресс-М» в 2012 году.
Перечень основного оборудования, необходимого для поверки:
- нивелир высокоточный типа Н-05, ГОСТ 10528-90;
- линейка измерительная металлическая, ПГ ±0,2 мм, ГОСТ 427-75;
- рулетка измерительная металлическая, КТ3, ГОСТ 7502-98;
- квадрант оптический КО-60, ТУ 3-3.1387-82.
Методика измерений приведена в документах «Нивелиры лазерные ротационные Spectra Precision LL100. Руководство по эксплуатации», «Нивелиры лазерные ротационные Spectra Precision LL300. Руководство по эксплуатации», «Нивелиры лазерные ротационные Spectra Precision HV101. Руководство по эксплуатации», «Нивелиры лазерные ротационные Spectra Precision HV301. Руководство по эксплуатации».
Нормативные технические документы, устанавливающие требования к нивелирам лазерным ротационным Spectra Precision LL100, Spectra Precision LL300, Spectra Precision HV101, Spectra Precision HV301
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. Техническая документация «Trimble Navigation Limited», США.
Осуществление геодезической и картографической деятельности.
«Trimble Navigation Limited», США,
