| Номер в госреестре | 51391-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPA 362 |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения TJC 6-G (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы устанавливаются в генераторное распределительное устройство типа
HECS.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

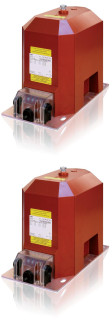

Трансформаторы напряжения TJC 6-G - однофазные, заземляемые, электромагнитные, с литой изоляцией.
Трансформаторы представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.
Высоковольтный вывод «А» первичной обмотки расположен в верхней части корпуса и выполнен в виде контакта под болт М10.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. Трансформаторы имеют клемму заземления с винтом М8. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10. На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Метрологические и технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения TJC 6-G
| Характеристики | Значение |
| Класс напряжения, кВ | 15 |
| Номинальное напряжение первичной обмотки, кВ | 15,75/^3 |
| Номинальное напряжение - основной вторичной обмотки, В; | 100/V3 |
| - дополнительной вторичной обмотки, В | 100/3 |
| Класс точности | |
| - основной вторичной обмотки; | 0,2 |
| - дополнительной вторичной обмотки | 3Р |
| Номинальная мощность | |
| - основной вторичной обмотки, В А; | 40 |
| - дополнительной вторичной обмотки, В-А | 100 |
| Номинальная частота, Гц | 50 |
| Г руппа соединения обмоток | 1/1/1-0-0 |
| Габаритные размеры, мм, (длинахширинахвысота) | 352x178x280 |
| Масса, кг | 38 |
| Климатическое исполнение и категория | У3 в диапазоне рабочих температур |
| размещения по ГОСТ 15150-69 | от - 25 до + 50 °С |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Трансформатор напряжения TJC 6-G
9 шт. (Зав. №№ 1VLT5211007030, 1VLT5211007031, 1VLT5211007032, 1VLT5211007042, 1VLT5211007043, 1VLT5211007044, 1VLT5211007054, 1VLT5211007055, 1VLT5211007056).
9 экз.
Паспорт Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки. Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJC 6-G
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «ABB s.r.o. PPMV Brno», Чехия.
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
