| Номер в госреестре | 51396-12 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | AC500/S500, AC500-eCo/S500-eCo |
| Изготовитель | "ABB Stotz-Kontakt GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 28.09.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Контроллеры программируемые логические АС500/Б500, АС500еСо/Б500еСо (далее -контроллеры) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок и, на основе получаемой измерительной информации, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, диспетчерского управления.
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального управляющего устройства (ЦПУ), модулей ввода/вывода аналоговых и дискретных сигналов, дискретных модулей, коммуникационных модулей, блока питания, монтажных колодок и колодок расширения, устанавливаемые на 7,5 или 15-мм профильную DIN-рейку или на панель. Колодки оснащены пружинными или винтовыми клеммами для подключения измерительных проводов.
На лицевой панели ЦПУ контроллера расположены: монохромный жидкокристаллическим 6-ти символьный дисплеем для отображения текста или кода ошибки; 3 светодиода для отображения состояния работы, клавиши управления, разъем для SD-карты (для резервного копирования данных), сетевые порты.
Конструктивно модули ввода-вывода, связи, дискретные модули, выполнены в пластиковых корпусах с индикаторами процессов на лицевой панели. В модулях контроллера S500-еСо клеммы для подключения измерительных проводов расположены на корпусе. Корпуса модулей, ЦПУ и других устройств - неразъемные, что защищает их от несанкционированного доступа как к измерительным компонентам, так и к энергонезависимой памяти.
Конструкция контроллеров позволяет встраивать их в стандартные запираемые электротехнические, монтажные шкафы, защищающие от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.

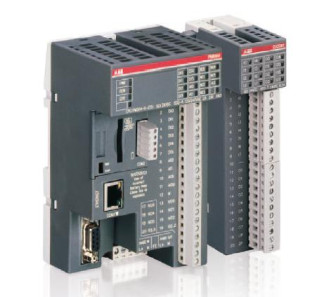

Внешний вид контроллеров представлен на рисунках 1 и 2.
Места нанесения клейм и наклеек показаны на рисунке 3.
1 - ЖК дисплей с подсветкой и клавиатурой;
2 - Разъем для карты SD;
3 - Устанавливаемые модули связи (от 1 до 4);
4 - Встроенный порт для сети Ethernet или Arcnet;
5 - FBP интерфейс для ведомого устройства;
6 - встроенные порты для сетей Modbus, CS31 (ведущее устройство);
7 - монтажная колодка для подключения модулей ввода-вывода (до 7 штук), клеммы для подключения измерительных проводов.
Рисунок 1 Внешний вид контроллера и модулей АС500^500
1) 1) - место нанесения клейма-наклейки 2) - место нанесения знака Утверждения
типа (методом наклейки)
2)
Рисунок 3 - Место нанесения поверительного клейма- наклейки на аналоговые модули ввода-вывода, знака Утверждения типа средств измерений (вид с боку)
Программное обеспечение контроллеров состоит из нескольких частей: встроенное программное обеспечение (ВПО), хранящееся в энергонезависимой памяти модулей и ЦПУ, устанавливаемое в процессе изготовления контроллеров и не подлежащее изменению в период его эксплуатации; внешнее программное обеспечение, предназначенное для визуализации процессов, составления алгоритма работы контроллера.
ВПО относится к группе «А» по уровню защиты ПО СИ согласно МИ 3286-2010. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| PS501 | не ниже V1.3.2 | не используется | ||
Основные метрологические характеристики модулей контроллеров S500/S500-eCo приведены в таблице 2 Таблица 2
| Наименование (тип) модуля | Диапазоны входных / Выходных сигналов | Разрешение | Пределы допускаемой погрешности в рабочих условиях |
| 1 | 2 | 3 | 4 |
| Модуль аналогового ввода AI 531 | от минус 50 до плюс 50 мВ от минус 500 до плюс 500 мВ | 15 двоичных разрядов + знак | ± 0,1 % |
| от минус 1 до плюс 1 В от минус 5 до плюс 5 В от минус 10 до плюс 10 В | ± 0,1 % | ||
| от минус 20 до плюс 20 мА | ± 0,2 % | ||
| от 0 до 5 В, от 0 до 10 В | 15 двоичных разрядов | ± 0,1 % | |
| от 0 до 20 мА, от 4 до 20 мА, | ± 0,2 % | ||
| Pt100: от минус 50 до плюс 70 °С | ± 0,5 % | ||
| Pt100: от минус 50 до плюс 400 °С |
| 1 | 2 | 3 | 4 |
| Модуль аналогового ввода AI 531 | Pt100: от минус 200 до плюс 850 °С | ||
| Pt1000: от минус 50 до плюс 400 °С | |||
| Ni1000: от минус 50 до плюс 150 °С | ± 0,5 % | ||
| Cu50 (1,426): от минус 50 до плюс 200 °С | ± 0,6 % | ||
| Cu50(1,428): от минус 200 до плюс 200 °С | |||
| ТП: | ± 0,5 % | ||
| J от минус 200 до плюс 1200 °С | |||
| K от минус 270 до плюс 1372 °С | |||
| T от минус 270 до плюс 400 °С | |||
| N от минус 270 до плюс 1300 °С | |||
| S от минус 50 до плюс 1768 °С - | |||
| Модуль аналогового ввода AI523 | от минус 10 до плюс 10 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | 12 двоичных разрядов + знак | ± 0,5 % |
| Pt100: от минус 50 до плюс 70 °С | 0,1 °С | ± 0,5 % | |
| Pt100: от минус 50 до плюс 400 °С | |||
| Модуль аналогового ввода AI523 | Pt1000: от минус 50 до плюс 400 °С | 0,1 °С | ± 0,5 % |
| Ni1000: от минус 50 до плюс 150 °С | |||
| Модуль аналогового вывода AO523 | от минус 10 до плюс 10 В от 0 до 20 мА от 4 до 20 мА | 12 двоичных разрядов + знак | ± 0,5 % |
| Модули аналогового вво- ** да-вывода AX521/AX522 | Входные сигналы | 12 двоичных разрядов + знак | ± 0,5 % |
| от минус 10 до плюс 10 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | |||
| Pt100: от минус 50 до плюс 70 °С | 0,1 °С | ± 0,5 % | |
| Pt100: от минус 50 до плюс 400 °С | |||
| Pt1000: от минус 50 до плюс 400 °С | |||
| Ni1000: от минус 50 до плюс 150 °С |
| 1 | 2 | 3 | 4 |
| Модули аналогового вво- ** да-вывода AX521/AX522 | Выходные сигналы от минус 10 до плюс 10 В от 0 до 20 мА от 4 до 20 мА | 12 двоичных разрядов + знак | ± 0,5 % |
| Модули аналогового ввода AI561 | от минус 2,5 до плюс 2,5 В от минус 5 до плюс 5 В | 11 двоичных разрядов + знак | ± 0,5 % |
| от 0 до 5 В от 0 до 10 В от 0 до 20 мА | 12 двоичных разрядов | ± 0,5 % | |
| от 4 до 20 мА | ± 0,7 % | ||
| Модуль аналогового ввода AI562 | Pt100, 1000: от минус 50 до плюс 400 °С | 0,1 °С | ± 0,6 % |
| Ni100, 1000: от минус 50 до плюс 150 °С | ± 0,5 % | ||
| от 0 до 150 Ом от 0 до 300 Ом | 15 двоичных разрядов + знак | ± 0,1 % | |
| Модуль аналогового ввода AI563 | от минус 80 до плюс 80 мВ | 15 двоичных разрядов+ знак | ± 0,1 % |
| J от минус 200 до плюс 1200 °С | 0,1 °C | ± 0,6 % | |
| K от минус 270 до минус 220 °С | ± 0,15 % | ||
| свыше минус 220 до плюс 1372 °С | ± 0,6 % | ||
| T от минус 270 до 0 °С | ± 2,0 % | ||
| свыше 0 до плюс 400 °С | ± 0,6 % | ||
| N от минус 270 до минус 150 °С | ± 2,0 % | ||
| свыше минус 150 до плюс 1300 °С | ± 0,6 % | ||
| S от минус 50 до плюс 150 °С | ± 1,5 % | ||
| свыше 150 до плюс 1768 °С - | ± 0,6 % | ||
| E от минус 270 до минус220 °С | ± 1,0 % | ||
| свыше минус 220 до плюс 1000 °С | ± 0,6 % | ||
| R от минус 50 до плюс 150 °С | ± 1,5 % | ||
| свыше 150 до 1768 °С | ± 0,6 % | ||
| Модуль аналогового вывода AO561 | от минус 10 до плюс 10 В | 11 двоичных разрядов + знак | ± 0,5 % |
| от 0 до 20 мА от 4 до 20 мА | 12 двоичных разрядов | ||
| Модуль аналогового ввода-вывода AX561 | Входные сигналы от минус 2,5 до плюс 2,5В от минус 5 до плюс 5 В | 11 двоичных разрядов + знак | ± 0,5 % |
| 1 | 2 | 3 | 4 |
| Модуль аналогового ввода-вывода AX561 | от 0 до 5 В от 0 до 10 В от 0 до 20 мА | 12 двоичных разрядов | ± 0,5 % |
| от 4 до 20 мА | ± 0,7 % | ||
| Модуль аналогового ввода-вывода AX561 | Выходные сигналы | ||
| от минус 10 до плюс 10 В | 11 двоичных разрядов + знак | ± 0,5 % | |
| от 0 до 20 мА | 12 двоичных разрядов | ||
| от 4 до 20 мА | |||
| Модуль дискретного и аналогового ввода-вывода DA501 ( аналоговые каналы); Коммуникационные модули CI501-PNIO; CI511-ETHERCAT; CI592-CS31 ( аналоговые каналы ввода-вывода) | Входные сигналы от минус 10 до плюс 10 В | 12 двоичных разрядов + знак | ± 0,5 % |
| от 0 до 10 В | 12 двоичных разрядов | ± 0,5 % | |
| от 0 до 20 мА | |||
| от 4 до 20 мА | |||
| Pt100: от минус 50 до плюс 70 °С | 0,1°C | ||
| Pt100: от минус 50 до 400 °С | |||
| Pt1000: от минус 50 до плюс 400 °С | |||
| Ni1000: от минус 50 до плюс 150 °С | |||
| Выходные сигналы | |||
| от минус 10 до плюс 10 В | 11 двоичных разрядов + знак | ± 0,5 % | |
| от 0 до 20 мА | 12 двоичных разрядов | ||
| от 4 до 20 мА | |||
| Интегрированные в модуль ЦПУ PM564 -xxx аналоговые каналы ввода вывода | Входные сигналы от 0 до 10 В | 10 двоичных разрядов | ± 1,0 % |
| Выходные сигналы | |||
| от 0 до 10 В | 10 двоичных разрядов | ± 1,0 % | |
| от 0 до 20 мА | |||
| от 4 до 20 мА |
Примечания:
Напряжение питания
для модулей ввода-вывода 24 В;
для ЦПУ 110/24 В
Мощность, потребляемая от сети питания, определяется конфигурацией контроллера.
Г абаритные размеры и масса контроллеров - в зависимости от конфигурации.
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом, на аналоговые модули ввода-вывода методом наклейки
В комплект поставки входят:
- контроллер АС500/Б500 или АС500еСо/8500еСо в заказной конфигурации;
- руководство по эксплуатации (руководство пользователя) на русском языке;
- комплект общесистемного программного обеспечения;
- упаковка
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утверждённым ФГУП «ВНИИМС» 28.11.2011.
Перечень основного оборудования для поверки:
универсальный калибратор Н4-7: воспроизведение силы постоянного тока: (0,004 % I +
0,0004 % 1П); воспроизведение напряжения постоянного тока: (0,002 % U + 0,00015 % иП);
мультиметр Fluke 8845А : измерение силы постоянного тока: (0,05+0,02);измерение напряжения постоянного тока: (0,0035+0,0005); измерение сопротивления: (0,04+0,001);
магазин сопротивлений Р4831 кл. т.0,02;
Примечания: 1П, иП - пределы диапазона воспроизведения тока или напряжения калибратора.
* - пределы допускаемой основной погрешности мультиметра приводятся как ± (% измерения + % диапазона)
Метод измерений приведён в руководстве по эксплуатации контроллеров РЭ.АС500.01.000.09-08
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим AC500/S500, АС500еСо^500еСо
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
