| Номер в госреестре | 51396-21 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | АС500/S500, АС500еСо/S500eCo |
| Изготовитель | "АВВ Automation Products GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 23.07.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические AC500/S500, АС500еСо^500еСо (далее -контроллеры) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок и, на основе получаемой измерительной информации, выработки сигналов регулирования параметров технологического процесса, выдачи сигналов сигнализации, диспетчерского управления.
Принцип действия контроллеров основан на преобразовании сигналов от датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в аналоговый сигнал при помощи цифро-аналогового преобразователя (ЦАП).
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального управляющего устройства (ЦПУ), модулей ввода/вывода аналоговых и дискретных сигналов, дискретных модулей, коммуникационных модулей, блока питания, монтажных колодок и колодок расширения, устанавливаемые на 7,5 или 15-мм профильную DIN-рейку или на панель. Колодки оснащены пружинными или винтовыми клеммами для подключения измерительных проводов.
На лицевой панели ЦПУ контроллера расположены: монохромный
жидкокристаллическим 6-ти символьный дисплеем для отображения текста или кода ошибки; 3 светодиода для отображения состояния работы, клавиши управления, разъем для SD-карты (для резервного копирования данных), сетевые порты.
Конструктивно модули ввода-вывода, связи, дискретные модули, выполнены в пластиковых корпусах с индикаторами процессов на лицевой панели. В модулях контроллера Клеммы для подключения измерительных проводов расположены на корпусе. Корпуса модулей, ЦПУ и других устройств - неразъемные, что защищает их от несанкционированного доступа как к измерительным компонентам, так и к энергонезависимой памяти.
Контроллеры программируемые логические AC500/S500, АС500еСо^500еСо включают в себя следующие модули: AI523, AI523-XC, АО52З, АО52З-ХС, DA501, DA501-XC, DA502, DA502-XC, CI501-PNIO, CI501-PNIO-XC, CI521-MODTCP, CI521-MODTCP-XC, С1511-ЕТНСАТ, CI541-DP, CI541DP-XC, CI581-CN, CI581-CN-XC, CI592-CS31, CI592-CS31-ХС, AI531, AI531-XC, АХ521, АХ521-ХС, АХ522, АХ522-ХС, АС522, АС522-ХС, AI581-S, AI581-S-XC, AI561, AI562, AI563, AO561, АХ561, РМ56х-хх-ххх-хх.
Модули ввода-вывода AI523, AI531, AO523, AX521, AX522, AC522, DA501, DA502, CI501-PNIO, CI541-DP, CI592-CS31, CI581-CN, CI521-MODTCP, AI581-S имеют исполнения для тяжелых климатических условий «XC».
Конструкция контроллеров позволяет встраивать их в стандартные запираемые электротехнические, монтажные шкафы, защищающие от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.
Внешний вид контроллеров представлен на рисунках 1 и 2.
Места нанесения клейм и наклеек показаны на рисунке 3.
Пломбирование контроллера не предусмотрено.

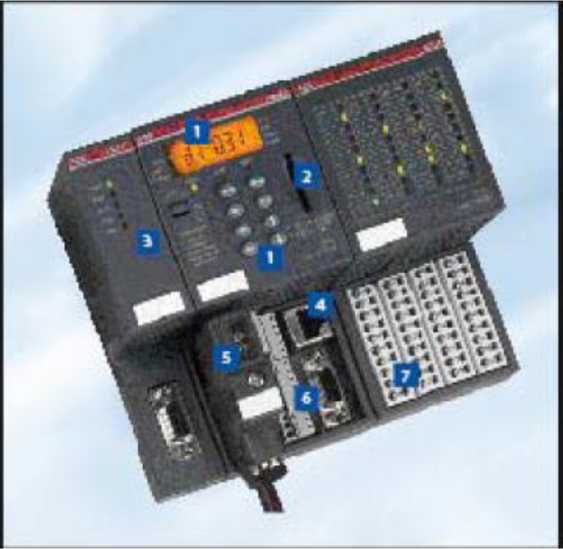

1 - ЖК дисплей с подсветкой и
клавиатурой;
2 - Разъем для карты SD;
3 - Устанавливаемые модули связи (от
1 до 4);
4 - Встроенный порт для сети Ethernet или Arcnet;
5 - FBP интерфейс для ведомого
устройства;
6 - встроенные порты для сетей
Modbus, CS31 (ведущее устройство);
7 - монтажная колодка для
подключения модулей ввода-вывода (до 10 штук), клеммы для подключения измерительных проводов.
Рисунок 1 — Внешний вид контроллера и модулей AC500/S500

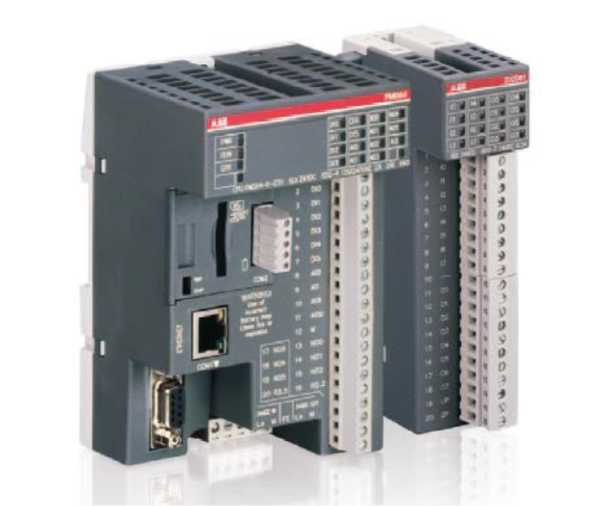

Рисунок 2 — Внешний вид контроллера и модулей AC500-eCo/S500-eCo
1)
2)
Рисунок 3 — Место нанесения поверительного клейма- наклейки на аналоговые модули ввода-вывода, знака Утверждения типа средств измерений (вид с боку)
1) - место нанесения клейма-наклейки
2) - место нанесения знака Утверждения типа (методом наклейки)
Программное обеспечение контроллеров состоит из нескольких частей: встроенное программное обеспечение (ВПО), хранящееся в энергонезависимой памяти модулей и ЦПУ, устанавливаемое в процессе изготовления контроллеров и не подлежащее изменению в период его эксплуатации; внешнее программное обеспечение, предназначенное для визуализации процессов, составления алгоритма работы контроллера.
Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные внешнего программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Automation Builder |
| Номер версии (идентификационный номер) ПО, не ниже | не ниже V1.1.0 |
| Цифровой идентификатор ПО | не используется |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 — Метрологические характеристики контроллеров
| Наименование (тип) модуля | Диапазоны входных / выходных сигналов | Разрешение | Пределы допускаемой погрешности при нормальных климатических условиях1) | Пределы допускаемой погрешности в рабочих климатических условиях1) |
| 1 | 2 | 3 | 4 | 5 |
| Модули аналогового ввода AI523 / AI523-XC | от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% |
| 1 | 2 | 3 | 4 | 5 |
| Модули аналогового ввода AI531 / AI531-XC | от -50 до +50 мВ | 15 бит + знак | ±0,1% | ±0,7% |
| от -500 до +500 мВ | 15 бит + знак | ±0,1% | ±0,7% | |
| от -1 до +1 В | 15 бит + знак | ±0,1% | ±0,7% | |
| от -5 до +5 В | 15 бит + знак | ±0,1% | ±0,7% | |
| от -10 до +10 В | 15 бит + знак | ±0,1% | ±0,7% | |
| от 0 до 5 В | 15 бит | ±0,1% | ±0,7% | |
| от 0 до 10 В | 15 бит | ±0,1% | ±0,7% | |
| от -20 до +20 мА | 15 бит + знак | ±0,3% | ±0,9% | |
| от 0 до 20 мА | 15 бит | ±0,3% | ±0,9% | |
| от 4 до 20 мА | 15 бит | ±0,3% | ±0,9% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,3% | ±0,9% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,3% | ±0,9% | |
| Pt100 от -200 до +850 °С | 0,1 °С | ±0,3% | ±0,9% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,3% | ±0,9% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,3% | ±0,9% | |
| Cu50 (Wioo=1,426) от -50 до +200 °С | 0,1 °С | ±0,3% | ±0,9% | |
| Cu50 (Wioo=1,428) от -200 до +200 °С | 0,1 °С | ±0,3% | ±0,9% | |
| Сопротивление от 0 до 50 кОм | 15 бит | ±0,3% | ±0,9% | |
| J от -210 до +1200 °С | 0,1 °С | ±0,3% | ±0,5% | |
| K от -270 до +1372 °С | 0,1 °С | ±0,3% | ±0,5% | |
| N от -270 до +1300 °С | 0,1 °С | ±0,3% | ±0,5% | |
| Sот -50 до +1768 °С | 0,1 °С | ±0,3% | ±0,5% | |
| T от -270 до +400 °С | 0,1 °С | ±0,3% | ±0,5% | |
| Модули аналогового вывода АО52З / АО52З-ХС | от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% |
| 1 | 2 | 3 | 4 | 5 | ||
| Модули аналогового ввода-вывода АХ521 / АХ521-ХС | Входные сигналы | |||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |||
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |||
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |||
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |||
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |||
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |||
| Выходные сигналы | ||||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |||
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| Модули аналогового ввода-вывода АХ522 / АХ522-ХС | Входные сигналы | |||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |||
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |||
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |||
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |||
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |||
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |||
| Выходные сигналы | ||||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |||
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |||
| 1 | 2 | 3 | 4 | 5 |
| Модули дискретного и аналогового ввода-вывода DA501 / DA501-XC (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Модули дискретного и аналогового ввода-вывода DA502 / DA502-XC (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| 1 | 2 | 3 | 4 | 5 |
| Модули аналогового ввода-вывода АС522 / АС522-ХС | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Модули аналогового ввода AI581-S / AI581-S-XC | от 0 до 20 мА | 14 бит | ±1,5% | ±1,5% |
| от 4 до 20 мА | 14 бит | ±1,5% | ±1,5% | |
| Модуль аналогового ввода AI561 | от -2,5 до +2,5 В | 11 бит + знак | ±0,5% | ±2% |
| от -5 до +5 В | 11 бит + знак | ±0,5% | ±2% | |
| от -10 до +10 В | 11 бит + знак | ±0,5% | ±2% | |
| от 0 до 5 В | 12 бит | ±0,5% | ±2% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±2% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±2% | |
| от 4 до 20 мА | 12 бит | ±0,7% | ±2% | |
| Модуль аналогового ввода AI562 | Pt100 от -50 до +400 °С | 0,1 °С | ±0,6% | ±2% |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,6% | ±2% | |
| Ni100 от -50 до +150 °С | 0,1 °С | ±0,6% | ±2% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,6% | ±2% | |
| Сопротивление от 0 до 150 Ом | 15 бит + знак | ±0,6% | ±2% | |
| Сопротивление от 0 до 300 Ом | 15 бит + знак | ±0,6% | ±2% | |
| 1 | 2 | 3 | 4 | 5 |
| Модуль аналогового ввода AI563 | J от -210 до +1200 °С | 0,1 °С | ±0,6% | ±2% |
| K от -270 до -220 °С | 0,1 °С | ±1,5% | ±2% | |
| K от -220 до +1372 °С | 0,1 °С | ±0,6% | ±2% | |
| N от -270 до -150 °С | 0,1 °С | ±2,0% | ±2% | |
| N от -150 до +1300 °С | 0,1 °С | ±0,6% | ±2% | |
| Sот -50 до +150°С | 0,1 °С | ±1,5% | ±2% | |
| S от +150 до +1768 °С | 0,1 °С | ±0,6% | ±2% | |
| T от -270 до -240 °С | 0,1 °С | ±3,0% | ±3% | |
| T от -240 до 0 °С | 0,1 °С | ±2,0% | ±3% | |
| T от 0 до +400 °С | 0,1 °С | ±0,6% | ±2% | |
| Е от -270 до -220 °С | 0,1 °С | ±2,0% | ±2% | |
| Е от -220 до +1000 °С | 0,1 °С | ±0,6% | ±2% | |
| R от -50 до +150 °С | 0,1 °С | ±1,5% | ±2% | |
| R от +150 до +1768 °С | 0,1 °С | ±0,6% | ±2% | |
| от -80 до +80 мВ | 15 бит + знак | ±0,5% | ±2% | |
| Модуль аналогового вывода AO561 | от -10 до +10 В | 11 бит + знак | ±0,5% | ±2% |
| от 0 до 20 мА | 12 бит | ±0,5% | ±2% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±2% | |
| Модуль аналогового ввода-вывода АХ561 | Входные сигналы | |||
| от -2,5 до +2,5 В | 11 бит + знак | ±0,5% | ±2% | |
| от -5 до +5 В | 11 бит + знак | ±0,5% | ±2% | |
| от -10 до +10 В | 11 бит + знак | ±0,5% | ±2% | |
| от 0 до 5 В | 12 бит | ±0,5% | ±2% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±2% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±2% | |
| от 4 до 20 мА | 12 бит | ±0,7% | ±2% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 11 бит + знак | ±0,5% | ±2% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±2% | |
| от 4 до 20 мА | 12 бит | ±0,7% | ±2% | |
| Интегрированные в модуль ЦПУ РМ56х-хх-ххх-хх аналоговые каналы В/В | Входные сигналы | |||
| от 0 до 10 В | 10 бит | ±1,0% | ±2,5% | |
| Выходные сигналы | ||||
| от 0 до 10 В | 10 бит | ±1,0% | ±2,5% | |
| от 0 до 20 мА | 10 бит | ±1,0% | ±2,5% | |
| от 4 до 20 мА | 10 бит | ±1,0% | ±2,5% | |
| 1 | 2 | 3 | 4 | 5 |
| Интерфейсные модули CI501-PNIO / CI501-PNIO-XC (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Интерфейсный модуль d511-ЕТНСАТ (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| 1 | 2 | 3 | 4 | 5 |
| Интерфейсные модули CI521-MODTCP / CI521-MODTCP-XC (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Интерфейсные модули CI541-DP / CI541DP-XC (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| 1 | 2 | 3 | 4 | 5 |
| Интерфейсные модули CI581-CN / CI581-CN-XC (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 в | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Интерфейсные модули CI592-CS31 / CI592-CS31-XC (аналоговые каналы) | Входные сигналы | |||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 10 В | 12 бит | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
| Pt100 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt100 от -50 до +70 °С | 0,1 °С | ±0,5% | ±1% | |
| Pt1000 от -50 до +400 °С | 0,1 °С | ±0,5% | ±1% | |
| Ni1000 от -50 до +150 °С | 0,1 °С | ±0,5% | ±1% | |
| Выходные сигналы | ||||
| от -10 до +10 В | 12 бит + знак | ±0,5% | ±1% | |
| от 0 до 20 мА | 12 бит | ±0,5% | ±1% | |
| от 4 до 20 мА | 12 бит | ±0,5% | ±1% | |
Примечания:
1) погрешность нормирована от диапазона преобразования
При измерении сигналов от термометров сопротивления возможна 2-х, 3-х, проводная схема подключения для модулей AI562, AI523(-XC), АХ521(-ХС), АХ522(-ХС), DA501(-XC),
DA5O2(-XC), АС522(-ХС), CI5O1-PNIO(-XC), CI511-ETHCAT, CI521-MODTCP(-XC), CI541-DP(-XC), CI581-CN(-XC), CI592-CS31(-XC).
Заявленная погрешность при измерении сигналов от преобразователей термосопротивления модулей AI562, AI523(-XC), AX521(-XC), AX522(-XC), DA5O1(-XC), DA5O2(-XC), АС522(-ХС), CI5O1-PNIO(-XC), CI511-ETHCAT, CI521-MODTCP(-XC), CI541-DP(-XC), CI581-Cn(-ХС), CI592-CS31(-XC) гарантируется только при 3-х проводной схеме подключения.
Для модуля AI531 возможна 2-х, 3-х, 4-х проводная схема подключения.
Таблица 3 — Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Параметры электрического питания: - для модулей ввода-вывода - напряжение постоянного тока, В - для ЦПУ: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Г ц | от 20,4 до 28,8 от 20,4 до 28,8 от 195,5 до 253 50 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа | от +23 до +27 до 95 от 89,8 до 105,4 |
| Рабочие условия эксплуатации: - температуры окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа | от 0 до +55 до 95 от 80,0 до 108,4 |
| Рабочие условия эксплуатации для исполнения ХС: - температуры окружающей среды, °С - относительная влажность (с конденсацией), % - атмосферное давление, кПа | от -30 до +60 до 100 от 62,0 до 108,4 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 280 000 |
Таблица 4 — Основные технические характеристики контроллеров
| Наименование (тип) модуля | Габаритные размеры модулей, мм (Высота х Длина х Ширина) | Масса, кг |
| AI523 / AI523-XC | 76x62x67,5 | 0,15 |
| АО52З / АО52З-ХС | ||
| DA501 / DA501-XC | ||
| DA502 / DA502-XC | ||
| CI501-PNIO / CI501-PNIO-XC | ||
| CI521-MODTCP / CI521-MODTCP-XC | ||
| С1511-етнсат | ||
| CI541-DP / CI541DP-XC | ||
| CI581-CN / CI581-CN-XC | ||
| CI592-CS31 / CI592-CS31-XC | ||
| AI531 / AI531-XC | 0,13 | |
| АХ521 / АХ521-ХС | ||
| АХ522 / АХ522-ХС | ||
| АС522 / АС522-ХС | ||
| AI581-S / AI581-S-XC | 0,19 | |
| AI561 | 74x135x34 | 0,12 |
| AI562 | ||
| AI563 | ||
| AO561 | ||
| АХ561 | 0,13 | |
| РМ56х-хх-ххх-хх | 74x135x82 | В зависимости от модификации |
наносится на титульный лист Руководства по эксплуатации типографским способом, на аналоговые модули ввода-вывода методом наклейки.
Таблица 5 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллер | AC5OO/S5OO или АС500еСо^500еСо | В соответствии с конфигурацией заказа |
| Руководство по эксплуатации | РЭ.АС500.01.000.15-04 | 1 экз. |
| Комплект общесистемного программного обеспечения | Automation Builder | 1 экз. |
| Методика поверки | МИ 2539-99 | 1 экз. |
приведены в РЭ.АС500.01.000.15-04 в разделе «Примеры».
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
