| Номер в госреестре | 51398-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ASG |
| Изготовитель | "MBS AG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 28.09.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ASG Назначение средства измерений
Трансформаторы тока ASG (далее - трансформаторы), моделей ASG 106, ASG 123 и ASG 210.3, предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам учета и/или устройствам защиты в электрических сетях 0,4 кВ.
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

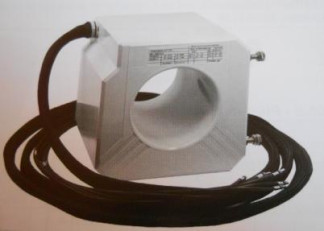

Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки и одной или нескольких вторичных обмоток, намотанных на магнитопровод. Трансформаторы могут иметь одну для ASG 210.3 или от одной до трех для ASG 106 и ASG 123 вторичных обмоток. Вся конструкция помещена в пластиковый корпус, обеспеченный местом его крепления на панель для ASG 106 или шину для ASG 123. Клеммники вторичной обмотки имеют гибкие выводы и запаяны в корпус. Благодаря такому решению трансформаторы тока не требуют пломбировки.
Через отверстие магнитопровода. при монтаже пропускается шина или кабель, играющие роль первичной обмотки.
Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичной нагрузки, а также габаритными размерами.
Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90
| ASG 106 | |||||||||||
| Номинальные первичные токи I1s А | Номинальные вторичные нагрузки S^, В-А | ||||||||||
| 50 | - | - | - | - | 3,75 | - | 5 | - | 2,5 | - | - |
| 60 | - | - | - | 2,5 | 5 | 2,5 | 5 | 2,5 | 2,5 | - | - |
| 75 | - | - | - | 5 | 5 | 5 | 7,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| 80 | - | - | - | 5 | 5 | 5 | 7,5 | 5 | 5 | 2,5 | 2,5 |
| 100 | - | - | - | 10 | 10 | 7,5 | 7,5 | 5 | 5 | 2,5 | 2,5 |
| 150 | - | 5 | 10 | 10 | 15 | 10 | 10 | 5 | 7,5 | 5 | 5 |
| 200 | 5 | 7,5 | 15 | 15 | 25 | 25 | 25 | 10 | 10 | 7,5 | 7,5 |
| 250 | 7,5 | 10 | 20 | 20 | 30 | 30 | 30 | 15 | 15 | 7,5 | 7,5 |
| 300 | 7,5 | 10 | 20 | 20 | 30 | 30 | 30 | 15 | 15 | 10 | 10 |
| 400 | 10 | 15 | 20 | 20 | 30 | 30 | 30 | 20 | 20 | 10 | 10 |
| 500 | 15 | 15 | 30 | 30 | 30 | 30 | 30 | 20 | 20 | 15 | 15 |
| 600 | 15 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 20 | 20 |
| 750 | 15 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 20 | 20 |
| 800 | 15 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 20 | 20 |
| 1000 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 15 | 15 |
| 1200 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 15 | 15 |
| 1250 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 15 | 15 |
| Класс точности | 0,2S | 0,2 | 0,5S | 0,5 | 1,0 | 5P | 10P | 5P | 10P | 5P | 10P |
| Номинальная предельная кратность вторичной обмотки для защиты не менее, коэффициент безопасности вторичных обмоток для измерения не | 5 или 10 | 10 | 20 | 30 | |||||||
| Номинальные вторичные токи I2, А | 1 или 5 | ||||||||||
| Номинальное первичное напряжение U1, кВ | 0,66 | ||||||||||
| Номинальная частота f Гц | 50 или 60 | ||||||||||
| Отверстие для первичной цепи, мм | 0 106 | ||||||||||
| Г абаритные размеры, мм | 190x190x50; 190x190x100; 190x190x170; 190x190x214 | ||||||||||
| Масса, кг | от 2 до 25 | ||||||||||
| ASG 123 | |||||||||||
| Номинальные первичные токи Ii, А | Номинальные вторичные нагрузки S^, В-А | ||||||||||
| 500 | 5 | 5 | 20 | 20 | 30 | 10 | 10 | 5 | 5 | 2,5 | 2,5 |
| 600 | 10 | 15 | 15 | 15 | 30 | 15 | 15 | 5 | 5 | 2,5 | 2,5 |
| 750 | 10 | 15 | 30 | 30 | 30 | 15 | 15 | 7,5 | 7,5 | 2,5 | 2,5 |
| 800 | 10 | 15 | 30 | 30 | 30 | 15 | 15 | 7,5 | 7,5 | 2,5 | 2,5 |
| 1000 | 10 | 15 | 30 | 30 | 30 | 15 | 15 | 7,5 | 7,5 | 3,75 | 3,75 |
| 1200 | 10 | 15 | 30 | 30 | 30 | 15 | 15 | 7,5 | 7,5 | 3,75 | 3,75 |
| 1250 | 10 | 15 | 30 | 30 | 30 | 20 | 20 | 7,5 | 7,5 | 3,75 | 3,75 |
| 1500 | 15 | 20 | 30 | 30 | 30 | 20 | 20 | 7,5 | 7,5 | 3,75 | 3,75 |
| 1600 | 20 | 20 | 30 | 30 | 30 | 30 | 30 | 10 | 10 | 5 | 5 |
| 1800 | 20 | 25 | 30 | 30 | 30 | 30 | 30 | 10 | 10 | 5 | 5 |
| 2000 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 10 | 10 | 3,75 | 3,75 |
| 2500 | 30 | 30 | 30 | 30 | 30 | 20 | 20 | 7,5 | 7,5 | 2,5 | 2,5 |
| 3000 | 30 | 30 | 30 | 30 | 30 | 15 | 15 | 3,75 | 3,75 | - | - |
| 3200 | 30 | 30 | 30 | 30 | 30 | 15 | 15 | 2,5 | 2,5 | - | - |
| 4000 | 30 | 30 | 30 | 30 | 30 | 10 | 10 | 2,5 | 2,5 | - | - |
| Класс точности | 0,2S | 0,2 | 0,5S | 0,5 | 1,0 | 5P | 10P | 5P | 10P | 5P | 10P |
| Номинальная предельная кратность вторичной обмотки для защиты не менее, коэффициент безопасности вторичных обмоток для измерения не более | 5 или 10 | 10 | 20 | 30 | |||||||
| Номинальные вторичные токи I2, А | 1 или 5 | ||||||||||
| Номинальное первичное напряжение U1, (кВ) | 0,66 | ||||||||||
| Номинальная частота f Гц | 50 или 60 | ||||||||||
| Отверстие для первичной цепи, мм | 120x30; 30x120 | ||||||||||
| Г абаритные размеры, мм | 50x100x125 | ||||||||||
| Масса не более, кг | от 2 до 9 | ||||||||||
| ASG 210.3 | |
| Номинальные первичные токи I1, А | Номинальные вторичные нагрузки Sm™, В-А |
| 50 | 1,0 |
| 60 | 1,0; 1,25 |
| 75 | 1,25; 1,5 |
| 80 | 1,25; 1,5 |
| 100 | 1,5; 2,5 |
| 125 | 1,5; 2,5; 3,75 |
| 150 | 1,5; 2,5; 3,75 |
| 200 | 1,5; 2,5; 5,0 |
| 250 | 2,5; 5,0; 7,5 |
| 300 | 2,5; 5,0; 7,5 |
| Класс точности | 1,0 |
| Коэффициент безопасности вторичных обмоток для измерения не более | 5 |
| Номинальные вторичные токи I2, А | 1 или 5 |
| Номинальное первичное напряжение U1, (кВ) | 0,66 |
| Номинальная частота f,, Гц | 50 или 60 |
| Отверстие для первичной цепи, мм | 0 21 |
| Г абаритные размеры, мм | 44x55,5x30 |
| Масса, кг | 0,25 |
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет.
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
- трансформатор тока - 1 шт.;
- крепеж - 1 комплект;
- руководство по эксплуатации совмещенное с паспортом - 1 шт.
осуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ASG
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
- «осуществлении торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
