Анализаторы пыли SM 200, 51406-12

Назначение

Анализаторы пыли SM 200 предназначены для измерения массовой концентрации пыли различного происхождения при контроле среднесуточных значений предельно-допустимых концентраций в атмосферном воздухе.

Описание

Принцип действия анализаторов пыли SM 200 - радиоизотопный, основан на поглощении пылью P-излучения, испускаемого закрытым источником с изотопом С14. Пыль осаждается на аналитический фильтр путем прокачки пробы воздуха насосом. Измерение Р-излучения проводится с помощью встроенного в анализатор счетчика Г ейгера.

Конструктивно анализаторы состоят из аналитического блока и внешнего насоса. Аналитический блок оснащен автоматической системой смены фильтров. Анализаторы пыли SM 200 могут оснащаться импакторами (РМ10, РМ2.5 и др.) для выделения мелких фракций пыли. Номинальный объёмный расход аэрозольной пробы устанавливается согласно требованиям производителя импакторов. Для предотвращения конденсирования отбираемой пробы используется автоматическая изотермическая система осушения TS 200. Для индикации значений массовой концентрации в непрерывном режиме анализаторы пыли SM 200 могут дополнительно комплектоваться оптическим блоком RTPM.

Питание анализаторов пыли SM 200 осуществляется от сети переменного тока.

Результаты измерений представляются в виде значений массовой концентрации пыли на экране анализатора и записываются в память после окончания цикла пробоотбора и измерения.

Анализаторы пыли SM 200 оснащены аналоговым выходом (0 - 20) мА и цифровым интерфейсом RS-232.

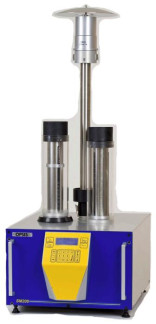

Рисунок 1 - Внешний вид анализатора пыли SM 200, оснащенного импактором

Программное обеспечение

Анализаторы пыли SM 200 имеют встроенное программное обеспечение «SM200», разработанное предприятием-изготовителем специально для решения задач измерения массовой концентрации пыли. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.

Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

Анализаторы пыли SM 200 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

При нормировании метрологических характеристик анализаторов пыли SM 200 учтено влияние программного обеспечения «SM200».

Технические характеристики

1.    Диапазон измерений массовой концентрации пыли, мг/м3    от 0 до 1

2.    Пределы допускаемой приведенной погрешности

(в диапазоне от 0 до 0,01 мг/м ), %    ± 20

3.    Пределы допускаемой относительной погрешности

(в диапазоне свыше 0,01 до 1 мг/м ), %    ± 20

4.    Диапазон задания объёмных расходов отбираемой пробы, дм3/мин    от 8 до 40

5.    Приведенная погрешность измерения объёмного расхода, %    ± 5

6.    Габаритные размеры и масса приведены в таблице 2.

Таблица 2

7.    Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и частотой (50 ± 1) Гц.

8.    Потребляемая мощность, В-А, не более    800

9.    Наработка на отказ, ч, не менее    20 000

10.    Средний срок службы, лет    5

11.    У словия эксплуатации:

-    диапазон температуры окружающей среды, °С    от 5 до 35

-    диапазон относительной влажности, %    от 10 до 80

-    диапазон атмосферного давления, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов пыли SM 200 и титульный лист руководства по эксплуатации методом компьютерной графики.

Поверка

осуществляется по документу МП-242-1375-2012 «Анализаторы пыли SM 200. Методика поверки», утверждённому «02» июля 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева». Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэ-родисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации на анализатор SM 200.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли SM 200

1.    ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды; осуществление деятельности в области гидрометеорологии.
