| Номер в госреестре | 51408-12 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | АСИС |
| Изготовитель | ООО "НПП "Геотек", г.Пенза |
| Год регистрации | 2012 |
| Срок свидетельства | 01.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

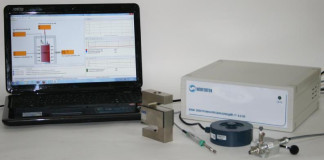

Системы измерительные «АСИС» (в дальнейшем - Системы) предназначены для измерений давления, силы и линейного перемещения.
Конструкция Систем двухуровневая.
Нижний уровень Систем представлен датчиками соответствующих физических величин и вторичным преобразователем.
Верхний уровень Систем включает в себя ПЭВМ.
Информационная связь между компонентами Систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия Систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующем) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Модификации Систем отличаются количеством измерительных каналов и их диапазонами измерений.
Перечень измерительных каналов Систем приведён в таблице 1.
Таблица 1
| Наименование измерительного канала | Обозначение канала | Количество измерительных каналов, шт. | Первичный пре-образо-ватель | Вторич ный преобразо ватель | Диапазон измерений канала | Пределы допускаемой приведённой погрешности измерений, % | |
| Давление жид | ИКД 1-1 | от 1 до 160 | ГТ 5.1.1 | 0 | „1 МПа | ||
| кости и газа | ИКД 2-1 | ГТ 5.1.2 | 0 | ..2 МПа | |||
| ИКС 1-1 | ГТ 5.2.1 | 0 | „1 кН | ||||
| ИКС 1-2 | ГТ 5.2.2 | 0 | „1 кН | ||||
| ИКС 5-1 | ГТ 5.2.3 | 0 | „5 кН | ||||
| ИКС 5-2 | ГТ 5.2.4 | 0 | „5 кН | ± 0,5 | |||
| Сила сжатия | ИКС 10-1 | от 1 до 160 | ГТ 5.2.5 | 0 | „10 кН | ||
| ИКС 10-2 | ГТ 5.2.6 | 0 | „10 кН | ||||
| ИКС 25-1 | ГТ 5.2.10 | ГТ 6.0.30 | 0 | „25 кН | |||
| ИКС 30-1 | ГТ 5.2.7 | или | 0 | „30 кН | |||
| ИКС 50-1 | ГТ 5.2.8 | ГТ 6.0.31 | 0 | „50 кН | |||
| ИКС 50-2 | ГТ 5.2.9 | 0 | „50 кН | ||||
| ИКП 10-1 | ГТ 5.3.1 | 0 | „10 мм | ||||
| ИКП 10-2 | ГТ 5.3.2 | 0 | „10 мм | ± 0,5 | |||
| Относительное | ИКП 10-3 | ГТ 5.3.3 | 0 | „10 мм | |||
| линейное пе | ИКП 15-2 | от 1 до 160 | ГТ 5.3.6 | 0 | „15 мм | ||
| ремещение | ИКП 20-1 | ГТ 5.3.4 | 0 | „20 мм | |||
| ИКП 40-1 | ГТ 5.3.5 | 0 | „40 мм | ± 0,2 | |||
| ИКП 80-1 | ГТ 5.3.7 | 0 | „80 мм | ||||
Программное обеспечение (ПО) систем включает в себя метрологически значимое ПО верхнего уровня, отвечающее за функционирование Системы в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей аналогового ввода;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств Системы;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
Уровень защиты ПО соответствует уровню В по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 2. Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Блок ввода аналогового сигнала | АСИС- Электроника (Domains.exe) | 2.2 | - | - |
| Модуль драйверов контроллеров системы АСИС | ScanDriver.dll | 2.2 | - | - |
| Интерфейсный модуль взаимодействия блока данных с блоком ввода аналогового сигнала | Geo- tek.DeviceIO.Ifac elib.dll | 2/2 | - | - |
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Блок данных | АСИС- Конфигурирова ние (Measur- erCFG.exe) | 0.2 | - | - |
| Модуль исполнения процедуры градуировки и поверки измерительных каналов | Geo- tek.MeasurerLIB. Metodology2.dll | 0.2.3448.27515 | 3c7d01ced9f802a7f37c2 8e3b191bcee | MD5 |
| Модуль пользовательского графического интерфейса процедуры градуировки и поверки измерительных каналов | Geotek.Measurer LIB.Metrology2. Windows.Forms .dll | 0.2 | - | - |
Метрологические и технические характеристики представлены в таблице 3. Таблица 3
| Наименование параметра | Значение |
| Диапазон измерений давления, МПа | от 0 до 2 (в зависимости от модификации) |
| Диапазон измерений силы, кН | от 0 до 50 (в зависимости от модификации) |
| Диапазон измерений линейного перемещения, мм | от 0 до 80 (в зависимости от модификации) |
| Пределы допускаемой приведённой погрешности измерений давления, % | ± 0,5 |
| Пределы допускаемой приведённой погрешности измерений силы, % | ± 0,5 |
| Пределы допускаемой приведённой погрешности измерений линейного перемещения, % | ± 0,2; ± 0,5 |
| Количество каналов измерений давления жидкости и газа, шт. | от 1 до 160 |
| Количество каналов измерений силы, шт. | от 1 до 160 |
| Количество каналов измерений линейного перемещения, шт. | от 1 до 160 |
| Напряжение питающей сети, В | от 187 до 242 |
| Частота напряжения питания, Гц | 50 ± 1 |
| Условия эксплуатации: - температура окружающего воздуха, °С: • для датчиков; • для остальных составных частей системы; - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа | от минус 10 до плюс 35 от плюс 15 до плюс 35 до 80 от 84 до 106,7 |
Знак утверждения типа наносится вверху слева на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведён в таблице 4.
Таблица 4
| Модель | Обозначение | Наименование | Кол-во, шт. |
| ГТ 6.0.30 | ГТЯН.421447.017 | Блок электронно-преобразующий | * |
| ГТ 6.0.31 | ГТЯН.421447.018 | ||
| ГТ 5.1.1 | ГТЯН.406515.006 | Датчик давления | * |
| ГТ 5.1.2 | ГТЯН.406515.007 | Датчик давления | * |
| ГТ 5.2.1 | ГТЯН.401162.058 | Датчик силы | * |
| ГТ 5.2.2 | ГТЯН.401162.059 | Датчик силы | * |
| ГТ 5.2.3 | ГТЯН.401162.055 | Датчик силы | * |
| ГТ 5.2.4 | ГТЯН.401162.060 | Датчик силы | * |
| ГТ 5.2.5 | ГТЯН.401162.054 | Датчик силы | * |
| ГТ 5.2.6 | ГТЯН.401162.061 | Датчик силы | * |
| ГТ 5.2.7 | ГТЯН.401162.056 | Датчик силы | * |
| ГТ 5.2.8 | ГТЯН.401162.057 | Датчик силы | * |
| ГТ 5.2.9 | ГТЯН.401162.062 | Датчик силы | * |
| ГТ 5.2.10 | ГТЯН.401162.063 | Датчик силы | * |
| ГТ 5.2.7 | ГТЯН.401162.056 | Датчик силы | * |
| ГТ 5.3.1 | ГТЯН.401162.049 | Датчик перемещений | * |
| ГТ 5.3.2 | ГТЯН.401162.051 | Датчик перемещений | * |
| ГТ 5.3.3 | ГТЯН.401162.052 | Датчик перемещений | * |
| ГТ 5.3.4 | ГТЯН.401162.038 | Датчик перемещений | * |
| ГТ 5.3.5 | ГТЯН.401162.045 | Датчик перемещений | * |
| ГТ 5.3.6 | ГТЯН.401162.050 | Датчик перемещений | * |
| ГТ 5.3.7 | ГТЯН.401162.064 | Датчик перемещений | * |
| ГТЯН.685621.046 | Кабель 16 | * | |
| Система измерительная «АСИС» | ГТЯН.411711.001РЭ | Руководство по эксплуатации | 1 |
| Системы измерительные «АСИС» | ГТЯН.411711.001МП | Методика поверки | 1 |
| * - количество определяется проектом | |||
документу «Системы измерительные «АСИС». ГТЯН. 411711.001МП. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 29 июня 2012 г. Основные рекомендуемые средства поверки представлены в таблице 5.
Таблица 5
| Наименование средств поверки и обозначение | Основные метрологические характеристики |
| Калибратор давления портативный Метран 502-ПКД-10П | Диапазон воспроизведения давления от 0 до 2,5 МПа. Приведённая погрешность ± 0,15 % |
| Набор плоскопараллельных концевых мер длины № 1 | Наличие мер длины от 0,5 до 80 мм Класс точности 3 |
| Динамометр электронный на растяжение, сжатие и универсальный АЦДС-1И-0,5 | Диапазон измерений силы сжатия от 0 до 1 кН Пределы относительной погрешности ± 0,12 % |
| Динамометр электронный на растяжение, сжатие и универсальный АЦДС-10И-0,5 | Диапазон измерений силы сжатия от 0 до 10 кН Пределы относительной погрешности ± 0,12 % |
| Динамометр электронный на растяжение, сжатие и универсальный АТТДС-50И-0 5 | Диапазон измерений силы сжатия от 0 до 50 кН Пределы относительной погрешности ± 0,12 % |
Методика измерений приведена в разделе 3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к системам измерительным «АСИС»
1 ГОСТ 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
3 ГОСТ 8.065-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы.
4 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6.. .50 м и длин волн в диапазоне 0,2.. .50 мкм.
| Зарегистрировано поверок | 5823 |
| Поверителей | 26 |
| Актуальность данных | 17.11.2024 |
