| Номер в госреестре | 51410-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | PTW5-2-110-SD02442FF |
| Изготовитель | "GE Digital Energy - Instrument Transformer, Inc.", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока 780I-202-5 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из неразмыкаемого магнитопровода с отверстием для первичного шинопровода, вторичной обмотки, намотанной на сердечник и корпуса. Через отверстие магнитопровода пропускается шина или кабель служащие первичной обмоткой трансформатора.
Трансформаторы тока 780I-202-5 по числу ступеней трансформации относятся к одноступенчатым, с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства внутренней установки электрических подстанций и являются комплектующими изделиями.

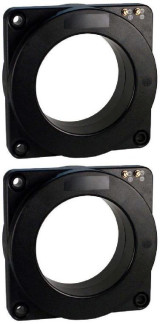

Рис.1 Внешний вид трансформаторов тока 780I-202-5. Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора ином, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальное значение силы первичного тока, А | 2000 |
| Номинальное значение силы вторичного тока, А | 5 |
| Наименование характеристики | Значение |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 10 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Габаритные размеры, мм, (длинахширинахвысота) | 251x251x86 |
| Масса трансформатора, не более, кг | 13,6 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия |
| 1 | Трансформатор тока 780I-202-5: Зав. №№ 52388100, 52433259, 52323390, 52785772, 52717209, 52341185, 52351094, 52840042, 52388099, 52433260, 52323391, 52785769, 52717210, 52341183, 52351090, 52840057, 52681709, 52466247, 52784649, 52407831, 52324977, 52681700, 52466241, 52784646, 52407832, 52324975, 52388716, 52351448, 2670684, 52388718, 52351449, 52670679. |
| 2 | Паспорт |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ±
0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока 780I-202-5
лист № 3 всего листов 3
- «осуществлении торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 40 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
