Анализаторы проточно-инжекционные ионометрические ПИАКОН-21, 51412-12

Назначение

Анализаторы проточно-инжекционные ионометрические ПИАКОН-21 в комплекте с ионоселективными электродами предназначены для автоматизированных измерений содержания катионов и анионов в водных средах методом ионометрии.

Описание

Анализаторы ПИАКОН-21 представляют собой автоматические проточно-инжекционные ионометрические приборы, принцип действия которых основан на измерении разности потенциалов между вспомогательным и измерительным ионоселективными электродами, пропорциональной содержанию определяемого иона в водной среде.

Анализатор может быть использован для автоматизированного анализа как предварительно отобранных проб, так и при скрининговом анализе проб, отбираемых анализатором непосредственно из водных магистралей.

Анализатор изготавливается в двух вариантах исполнения: с краном-переключателем (ПИАКОН-21-1 ВГАЛ.414318.009) и с краном-распределителем (ПИАКОН-21-2 ВГАЛ.414318.009-01).

Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150.

По стойкости к климатическим и механическим воздействиям анализатор относится к группе исполнения В1 и N1 ГОСТ 52931.

В состав анализатора входят:

-    модуль исполнительный ВГАЛ.418419.001 или ВГАЛ.418419.003, предназначенный для отбора анализируемой пробы и необходимых растворов реагентов, их смешивания и подачи в ячейку ионометрического детектора для выработки электрического сигнала, пропорционального содержанию определяемого компонента в пробе;

-    устройство управления на базе ПЭВМ типа Pentium с частотой процессора не менее 1 ГГц с операционной системой типа Windows XP/Windows 7, ОЗУ не менее 1 Гбайт, с интерфейсом RS-485, с установленным специальным программным обеспечением (программа «ПИК-М»), предназначенным для управления модулем исполнительным и обеспечения выполнения режимов тестирования, ручного управления (отладки), градуировки и измерений, а также обработки, отображения и архивирования аналитической информации.

Допускается работа нескольких анализаторов с одной ПЭВМ.

Анализатор может быть использован:

-    в аналитических и учебных лабораториях;

-    в составе автоматизированных систем контроля водных сред;

-    в составе стационарных или передвижных лабораторий, устанавливаемых на подвижных носителях, например, автомобилях, судах, кораблях.

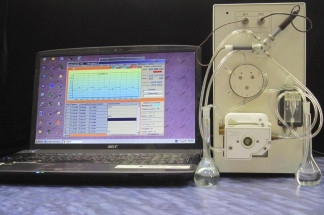

Внешний вид анализатора представлен на рис. 1

Рис. 1. Анализатор ПИАКОН-21

Программное обеспечение

Программное обеспечение идентифицируется при каждом включении ПЭВМ путем вывода на экран версии программы «ПИК-М». Анализатор имеет полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства программного обеспечения путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты ПО СИ не требует специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

На метрологические характеристики программное обеспечение влияет значимо.

Таблица 1

Уровень защиты ПО от несанкционированного вмешательства - «С» согласно МИ 32862010.

Технические характеристики

1)    Диапазон измерений ЭДС

электродной системы, мВ    от минус 2000 до плюс 2000

2)    Пределы допускаемой основной абсолютной погрешности

измерения ЭДС электродной системы, мВ    ±1,5

3)    Пределы допускаемой дополнительной абсолютной погрешности измерения ЭДС электродной системы, вызванной изменением сопротивления в цепи измерительного электрода, мВ

4)    Предел допускаемого относительного СКО выходного сигнала, %

±1,5

5

30

5 8

220+23

50±1

100

190x320x350

8

6

5)    Время установления рабочего режима, мин, не более

6)    Продолжительность однократного измерения, мин, не более

7)    Время непрерывной работы анализатора, ч

8)    Электропитание от сети переменного тока:

-    напряжение, В

-    частота, Гц

9)    Мощность, потребляемая модулем исполнительным, В-А, не более

10)    Габаритные размеры, мм, не более

11)    Масса, кг, не более

12)    Средний срок службы, лет

Условия эксплуатации анализатора:

Температура окружающего воздуха, оС Относительная влажность воздуха при температуре 25 оС, %

от 10 до 35 до 80 от 84,0 до 106,7 от 4 до 35

Атмосферное давление, кПа Температуры анализируемой пробы, оС

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель модуля исполнительного анализатора и на титульный лист паспорта ВГАЛ.414318.009ПС типографским способом.

Комплектность

Комплект поставки анализатора указан в таблице 2.

Таблица 2

Поверка

осуществляется по документу «Анализатор проточно-инжекционный ионометрический ПИАКОН-21. Методика поверки ВГАЛ.414318.009Д», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2012 г.

Основные средства поверки: вольтметр универсальный В7-78/1;

стандартный образец состава водного раствора ионов фтора ГСО 7189-95; имитатор электродной системы И-02, ТУ 25-05.2141-76.

Сведения о методах измерений

Методика измерений приведена в документе ВГАЛ.414318.009РЭ «Анализатор про-точно-инжекционный ионометрический ПИАКОН-21. Руководство по эксплуатации», 2012 г.

Нормативные и технические документы, устанавливающие требования к анализаторам проточно-инжекционным ионометрическим ПИАКОН-21

Технические условия ВГАЛ.414318.009ТУ .

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды.
