Измерители расстояния до дефекта трубы MsSR3030R, 51414-12

Назначение

Измерители расстояния до дефекта трубы MsSR3030R предназначены для измерений расстояния от кольцевого датчика, располагаемого на внешней поверхности трубы, до дефекта.

Дефект может быть в виде нарушения целостности стенки трубы, в виде трещины, в виде некачественного сварного соединения или потери основного металла данной трубы.

Описание

Принцип действия измерителей расстояния до дефекта трубы MsSR3030R основан на использовании метода возбуждения и регистрации направленных волн с измерением скорости распространения крутильных волн в линейно-протяжённых объектах с продольными дефектами. Расстояние до дефекта определяют путем измерений скорости распространения моды упругой нормальной волны эхо-сквозным методом.

Нормальная волна состоит из различных мод, движущихся с различной скоростью. Характерной особенностью нормальной волны является дисперсия - зависимость скорости распространения от длины волны. Скорость движения волны зависит также от толщины объекта, в котором возбуждается волна. При фиксированных длине волны и протяженности объекта, в последнем распространяются различные моды волны, скорость каждой из которых можно определить расчётом, либо по специальным дисперсионным кривым.

В измерителях расстояния до дефекта трубы MsSR3030R крутильные или продольные ультразвуковые волны различной частоты возбуждаются вдоль трубы в двух направлениях от кольцевого датчика. Принимаемые отраженные сигналы от возбуждающих волн позволяют получить информацию о координате в продольном направлении трубы, характере и размере дефекта.

Измеритель расстояния до дефекта трубы MsSR3030R определяют дефекты, соответствующие уменьшению площади поперечного сечения трубы более 2%.

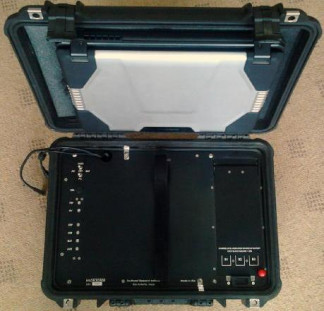

Конструктивно измерители расстояния до дефекта трубы MsSR3030R состоит из кольцевого датчика, блока обработки сигналов, помещенного в защитный кожух, компьютера с программным обеспечением, соединительных кабелей, встроенного аккумулятора и зарядного устройства. Кольцевой датчик измерителя конструктивно состоит из металлической ленты, изготовленной из ферромагнитного материала, которая через эмиссионную среду или путем плотного обжима соприкасается с поверхностью трубы. В качестве приемника - передатчика электрических сигналов в датчике используется шлейфовый проводник, плотно прилегающий к металлической ленте. В датчике происходит преобразование электрической энергии в энергию акустических колебаний кристаллической решетки металла и наоборот.

Для обработки зондирующих сигналов и измерительной информации в измерителях расстояния до дефекта трубы MsSR3030R используется персональный компьютер с соответствующим программным обеспечением.

Для предотвращения несанкционированного доступа к внутренним частям измерителей расстояния до дефекта трубы MsSR3030R производится пломбировка блока обработки сигналов измерителей расстояния до дефекта трубы MsSR3030R. Пломбирующая наклейка нанесена снаружи на стык между корпусом и крышкой корпуса блока.

Программное обеспечение

Программное обеспечение разработано специально для измерителей расстояния до дефекта трубы MsSR3030R и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение зарегистрировано как интеллектуальная собственность «SwRI», США и защищено от несанкционированного доступа паролями различных уровней доступа. Защита программного обеспечения соответствует уровню «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на корпус измерителя методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Поверка

осуществляется в соответствии с документом МП АПМ 13-12 «Измерители расстояния до дефекта трубы MsSR3030R. Методика поверки», утверждённым ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    мера «СОП-иК-8» 0150 мм, длина 6 м и мера «СОП-иК-9» 0150 мм, длина 9 м из комплект мер моделей дефектов «УКМ - УЛЬТРА».

Сведения о методах измерений

Методика выполнения измерений приведена в документе «Измерители расстояния до дефекта трубы MsSR3030R. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям расстояний до дефекта трубы MsSR3030R

1.    МИ 2060-90. ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1х 10-6+50) м и длин волн в диапазоне (0,2 + 50) мкм;

2.    Техническая документация «SwRI», США.

Рекомендации к применению

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
