| Номер в госреестре | 51415-12 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Testo 875-1i, Testo 875-2i |
| Изготовитель | "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 12.10.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 09.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i предназначены для неконтактного измерения пространственного распределения температуры поверхностей твердых (сыпучих) тел, газовых струй и воды по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Принцип действия
От каждого нагретого тела исходит инфракрасное (тепловое) электромагнитное излучение, интенсивность и спектр которого зависят от свойств тела и его температуры.

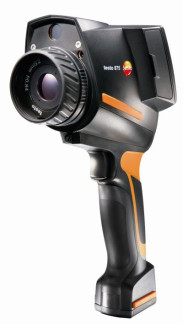

Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i (рисунок 1) являются оптикоэлектронными измерительными приборами, которые улавливают излучение объекта и через оптическую систему фокусируют на приёмник, представляющий собой неохлаждаемую микробо-лометрическую матрицу. Далее полученный сигнал, посредством электронного блока измерения, регистрации и математической обработки оцифровывается и отображается на дисплее тепловизора.
Так возникает спектрозональная картина (термограмма), отображающая распределение температур на поверхности объекта или на границе разделения различных сред, на основе преобразования интенсивности инфракрасного электромагнитного излучения в электрический сигнал. Измерение температуры осуществляется в центре теплового изображения объекта. Значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта определяются угловым полем зрения тепловизора.
В тепловизорах инфракрасных Testo 875-1i,
Testo 875-2i предусмотрена возможность установки значения излучательной способности объекта.
При подключении к персональному компьютеру (ПК), по команде пользователя, термограммы могут быть считаны, сохранены и отображены на мониторе ПК.
Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo». Рисунок 1
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Testo 875-1i | testo 875-1i | V1.XX* | F63D625A | CRC32 |
| Testo 875-2i | testo 875-2i | V1.XX* | F63D625A | CRC32 |
| * - V] | . - метрологически значимая часть ПО; | |||
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для подключения тепловизоров к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
Метрологические и технические характеристики тепловизоров инфракрасных Testo 875-1i, Testo 875-2i приведены в таблице 2.
Таблица 2
| Характеристика | Testo 875-1i | Testo 875-2i |
| Диапазон измеряемых температур | от - 20 до + 350 °С | от - 20 до + 350 (550*) °С |
| Пределы допускаемой погрешности: - абсолютной - относительной | ± 2 °С (от - 20 до + 100 °С) ± 2 % (свыше 100 °С) | ± 2 °С (от - 20 до + 100 °С) ± 2 % (свыше 100 до 350 °С) ± 3 % (свыше 350 до 550 °С)* |
| Спектральный диапазон | от 8 до 14 мкм | от 8 до 14 мкм |
| У гол поля зрения | 32° х 23° | 32° х 23° * 9° х 7° (телеобъектив) |
| Температурная чувствительность при 30 °С, не более | 0,05 °С | 0,05°С |
| Электропитание | Аккумуляторная батарея 5 В | Аккумуляторная батарея 5 В |
| Г абаритные размеры ДхШхВ, мм | 152 х 108 х 262 | 152 х 108 х 262 |
| Масса с аккумулятором | 0,9 кг | 0,9 кг |
| Подключение к ПК | USB 2.0 | USB 2.0 |
| Запись изображения | Карта SD | Карта SD |
| Температура эксплуатации | от - 15 до + 40 °С | от - 15 до + 40 °С |
| Температура хранения | от - 30 до + 60 °С | от - 30 до + 60 °С |
| Относительная влажность | от 20 до 80 % | от 20 до 80 % |
* - по заказу.
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе тепловизоров инфракрасных Testo 875-1i, Testo 875-2i.
Комплектность средства измерений приведена в таблице 3. Таблица 3
| Наименование | Кол-во, шт/экз | Примечание |
| Тепловизор инфракрасный | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| CD с программным обеспечением для ПК | 1 | |
| Аккумулятор Li-ion | 1 | |
| Блок питания | 1 | |
| Кабель для подключения к компьютеру | 1 | |
| Телеобъектив | 1 | по заказу для Testo 875-2i |
| Кейс | 1 | |
| Дополнительные принадлежности | по заказу |
осуществляется по МП РТ 1772-2012 «Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 21.08.12г.
Основные средства поверки приведены в таблице 4. Таблица 4
| Наименование средств измерений | Характеристики |
| Излучатель - протяжённое чёрное тело ПЧТ 540/40/100 | 2 разряд, диапазон от 30 до 95 °С |
| Источник излучения в виде модели черного тела М340 | 2 разряд, диапазон от - 20 до + 150 °С |
| Источник излучения в виде модели черного тела М315Х | 2 разряд, диапазон от 30 до 600 °С |
Сведения о методах измерений содержатся в документе «Тепловизор testo 875i. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Testo 875-1i, Testo 875-2i.
1 Техническая документация изготовителя «Testo AG», Германия.
2 ГОСТ Р 52931-2008 «ГЦИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям,
