Расходомеры многофазные NetOil&Gas, 51424-12

Назначение

Расходомеры многофазные NetOil&Gas предназначены для измерения массового расхода и массы сырой нефти и воды, извлекаемых из недр, а также расхода нефтяного газа в газожидкостном потоке без предварительной сепарации.

Описание

Принцип действия расходомеров основан на использовании комбинации расходомеров кориолисовых Foxboro CFT50, CFT51 с измерителями обводненности Red Eye® и преобразователями многопараметрическими IMV, которые связываются посредством протокола Modbus с устройством обработки информации NetOilComputer (NOC).

Расходомеры кориолисовые измеряют плотность и массовый расход среды. Принцип действия расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по измерительной трубке датчика, колеблющейся с частотой автоколебаний. Кориолисовые силы препятствуют колебаниям трубки датчика, что приводит к сдвигу фаз колебаний на входе и выходе измерительной трубки датчика, выполненной в виде петли. Величина сдвига фаз колебаний пропорциональна массовому расходу. Измерение плотности основано на измерении резонансной частоты колебаний трубки расходомера.

Измеритель обводненности Red Eye® измеряет содержание воды в добываемой нефтесодержащей жидкости. Принцип действия измерителя основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного излучения в анализируемой водонефтяной эмульсии.

Преобразователь многопараметрический IMV измеряет давление и температуру среды, а также перепад давлений на датчике кориолисового расходомера.

Устройство обработки информации NOC вычисляет массовый расход нефти и воды, объемный расход газа в газожидкостном потоке, приведенный к стандартным условиям. Также NOC имеет опциональный вход для приема данных измерений от внешнего расходомера, установленного на отдельной газовой линии.

Программное обеспечение

Программное обеспечение является встроенным и метрологически значимым. Программное обеспечение защищено от несанкционированного доступа многоуровневой системой парольной защиты. Дополнительно конструкцией расходомера предусмотрено ограничение доступа к интерфейсам программного обеспечения методом пломбирования отдельных элементов расходомера. Примененные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений программного обеспечения и измеренных данных, а также изменения или удаления измерительной информации программного обеспечения в случае возникновения непредсказуемых физических воздействий. После кратковременного сбоя питания программное обеспечение автоматически восстанавливает свою работу, ведется защищенный журнал внештатных ситуаций. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010

Идентификационные данные программного обеспечения расходомеров приведены в таблице:

Температурный

сенсор

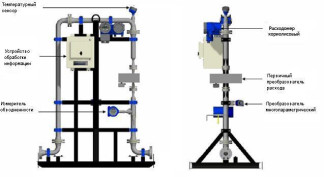

Рисунок 1 - Общий вид расходомера NetOil&Gas

Для предотвращения несанкционированной настройки и вмешательства пломбированию подлежат: устройство обработки информации, расходомеры кориолисовые, датчики обводненности, преобразователи многопараметрические и температурные сенсоры. Места пломбирования приведены на рисунках 2, 3, 4, 5, 6, 7.

ш

Технические характеристики

Диапазон массового расхода жидкости без газа, т/сут (кг/с) для преобразователей расхода DN 15 мм ('/2м)

DN 25 мм (1")

DN 40 мм (IV2")

DN 50 мм (2")

DN 80 мм (3")

Диапазон массового расхода жидкости при объемной доле газа 50%, т/сут (кг/с)

для преобразователей расхода DN 15 мм ('/2")

DN 25 мм (1")

DN 40 мм (11/2")

DN 50 мм (2")

DN 80 мм (3")

Объемная доля газа* в газожидкостном потоке, %, не более Максимальный объемный расход газа при рабочих условиях, м3/сут для преобразователей расхода DN 15 мм (72")

DN 25 мм (1")

DN 40 мм (172")

DN 50 мм (2")

DN 80 мм (3")

Пределы допускаемой относительной погрешности расходомера при измерении массы и массового расхода жидкости (без газа), %, равны Пределы допускаемой относительной погрешности расходомера при измерении объема и объемного расхода нефтяного газа в стандартных условиях, %, равны

при объемной доле воды в сырой нефти: до 70% от 70 до 95%

Пределы допускаемой относительной погрешности расходомера при измерении массы и массового расхода сырой нефти без учета воды, %, равны Содержание объемной доли воды в сырой нефти (обводненность), % Давление измеряемой среды, МПа Температура измеряемой среды, оС

Кинематическая вязкость сырой нефти при рабочих условиях, мм2/с

Диапазон плотности сырой нефти, кг/м3

Максимальный перепад давления, МПа

Г абаритные размеры, мм, не более

Масса с преобразователем расхода, кг, не более

-    CFS10, DN 15 мм (72")

-    CFS10, DN 25 мм (1")

-    CFS10, DN 40 мм (172")

-    CFS10, DN 50 мм (2")

-    CFS20, DN 80 мм (3")

Потребляемая мощность, Вт, не более Напряжение питания, В Взрывозащита

Класс защиты Условия эксплуатации: температура окружающей среды, оС

-    устройство обработки информации

-    измерительная часть на раме относительная влажность (без конденсации), %

* Объемная доля газа - отношение объема газа к объему газожидкостной

1-60 (0,012-0,694)

3-300 (0,035-3,472) 7-700 (0,081-8,100) 12-1150 (0,139-13,333) 27-2700 (0,3125-31,25)

10-32 (0,116-0,379) 43-144 (0,498-1,667) 108-360 (1,250-4,167) 173-576 (2,002-6,667) 410-1368 (4,745-15,833) 50

32

144

360

576

1368

±2,5

±5,0

±6,0 ±15,0 от 0 до 100 от 0,3 до 9,9 от -29 до +121 до 1000 от 700 до 1180

0,15 1520х910х2080

390

400

430

455

545

70

120-230; 24 пост. IEx d IIB T3 IP66

от 0 до +50 от -20 до +85 до 100

смеси при рабочих условиях.

Знак утверждения типа

наносится на корпус устройства обработки информации расходомера методом наклейки и в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.

Комплектность

1    Расходомер NetOil&Gas    1    в соответствии с заказом

2    Руководство по эксплуатации    1

3    Методика поверки с Изменениями № 1    1

Поверка

осуществляется по документу МП 51424-12 «Инструкция. ГСИ. Расходомеры многофазные NetOil&Gas фирмы «Invensys Systems Inc.», (США). Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 22 июня 2012 г. с изменениями №1, утвержденными ГЦИ СИ ФГУП «ВНИИР» 23 марта 2013 г.

Сведения о методах измерений

Расходомеры многофазные NetOil&Gas. Руководство по эксплуатации

Нормативные и технические документы, устанавливающие требования к расходомерам многофазным NetOil&Gas

1    ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

2    ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».

3    ГОСТ Р 52350.11-2005 Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь «i».

4    ГОСТ Р МЭК 60079-0-2007 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.

5    ГОСТ Р МЭК 60079-1-2008 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»».

6    Техническая документация фирмы «Invensys Systems Inc.», (США)

Рекомендации к применению

Осуществление торговли и товарообменных операций.
