Имитаторы параметров движения транспортных средств Сапсан 3, 51426-12

Назначение

Имитаторы параметров движения транспортных средств «Сапсан 3» (далее по тексту имитаторы) предназначены для имитации и воспроизведения скорости и направления движения транспортных средств, а также положения транспортных средств относительно измерителей скорости радиолокационных при их поверке.

Описание

Принцип действия имитаторов заключается в приеме и последующем переизлучении сигналов от измерителя скорости с заданными параметрами модуляции. При этом частотный сдвиг переизлучаемого сигнала (в соответствии с эффектом Доплера) пропорционален имитируемой скорости движения транспортных средств (ТС). Амплитуда или фаза переизлучаемых сигналов пропорциональны имитируемой дальности и положению ТС относительно измерителя скорости.

Конструктивно имитатор выполнен в виде моноблока. Функционально в состав имитатора входят: приемо-передающий тракт СВЧ, фазовый модулятор, процессорная плата управления, гетеродин, счетчики частоты и каналы связи с внешними устройствами (RS-232).

Имитатор не имеет органов управления и индикации и предназначен для работы с внешним компьютером.

Имитаторы выпускаются в двух модификациях литера 1 и литера 2.

Модификации имитаторов отличаются функциональными возможностями и условиями эксплуатации. Имитаторы «Сапсан 3» литера 1 предназначены для использования в лабораторных условиях, имитаторы «Сапсан 3» литера 2 - для поверки измерителей скорости движения транспортных средств на местах их установки. Имитаторы «Сапсан 3» литера 2 дополнительно оборудованы встроенной видеокамерой для наведения имитатора на поверяемый измеритель скорости.

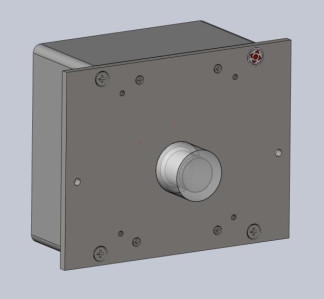

Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 1 представлен на рисунке 1. Внешний вид имитатора «Сапсан 3» литера 1 в сборе с безэховой камерой представлен на рисунке 2. Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 2 представлен на рисунке 3.

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного и внешнего ПО.

Внешнее ПО устанавливается на внешний компьютер, не имеет метрологически значимой части и предназначено для выбора и индикации параметров имитатора.

Встроенное ПО выполняет следующие функции:

-    обеспечение связи с внешними устройствами;

-    расчет промежуточной частоты между частотой встроенного гетеродина и частотой поверяемого измерителя скорости;

-    установление частоты и фазы модулирующих сигналов с параметрами, заданными от внешнего устройства;

-    сохранение параметров калибровки имитатора.

Защита встроенного ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата данных, не дающего возможности несанкционированного изменения и использования уникального протокола обмена между имитатором и внешним компьютером.

Идентификационные данные встроенного ПО имитаторов приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения имитатора от преднамеренных и непреднамеренных изменений соответствует уровню «С» (в соответствии с МИ 3286-2010).

Технические характеристики

Метрологические и технические характеристики имитаторов приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на корпус имитатора фотохимическим методом, и на титульный лист паспорта БКЮФ.468222.001(002) ПС типографским или иным способом.

Комплектность

Комплектность имитаторов представлена в таблицах 3 и 4.

Таблица 3 - комплектность имитаторов параметров движения транспортных «Сапсан 3» литера 1_

Таблица 4 - комплектность имитаторов параметров движения транспортных «Сапсан 3» литера 2_

Поверка

осуществляется в соответствии с документом «Имитаторы параметров движения транспортных средств «Сапсан 3». Методика поверки. БКЮФ.468222.002МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 17.07.2012 г.

Основное поверочное оборудование:

-    частотомер электронно-счетный Ч3-66 (Регистрационный номер 9273-85), диапазон измерений от 2 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений ±2-10-7;

-    частотомер электронно-счетный вычислительный Ч3-64 (Регистрационный номер 913583), диапазон измерений от 0,005 Гц до 1 ГГц, пределы допускаемой погрешности погрешность ± 5-10-7;

-    измеритель разности фаз Ф2-34 (Регистрационный номер 9512-84), диапазон измерений от 0 до 360°, пределы допускаемой погрешности измерений ± 0,1°;

-    осциллограф цифровой запоминающий TDS2022B (Регистрационный номер 32618-06), диапазон измерений амплитуды сигналов от 0,1 мВ до 10 В, пределы допускаемой относительной погрешности измерений ±1,5 %;

-    генератор сигналов измерительный MG3694B (Регистрационный номер 41262-09), диапазон частот от 10 МГц до 40ГГц, пределы допускаемой относительной погрешности установки частоты ±1 10 .

Сведения о методах измерений

Руководства по эксплуатации имитаторов параметров движения транспортных средств «Сапсан 3» БКЮФ.486222. 001, РЭ БКЮФ.486222. 002 РЭ.

Нормативные и технические документы, устанавливающие требования к имитаторам параметров движения транспортных средств «Сапсан 3»

1    ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания».

2    Имитаторы параметров движения транспортных средств «Сапсан 3». Технические условия БКЮФ.468222.001ТУ

Рекомендации к применению

Выполнение работ и оказание услуг по обеспечению единства измерений.
