Газоанализаторы AZ мод. AZ 5000, AZ 5005, AZ 5010, 51431-12

Назначение

Газоанализаторы AZ модели AZ 5000, AZ 5005, AZ 5010 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли азота в аргоне и гелии при производстве чистых газов.

Описание

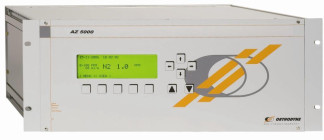

Конструктивно газоанализаторы выполнены в виде единого блока, на передней панели которого расположен жидкокристаллический экран и управляющие клавиши (клавиши перемещений и клавиши программируемых функций). На задней панели газоанализаторов расположены входное и выходное отверстия для анализируемого газа, электрические разъемы.

Принцип действия газоанализаторов основан на измерении интенсивности излучения, возбуждаемого электрическим разрядом, соответствующего спектральной полосе азота, выделяемой из общего спектра с помощью интерференционного фильтра. Интенсивность излучения зависит от количества азота в камере определения. При помощи фотоэлектронного усилителя интенсивность излучения преобразуется в электрический ток, и далее, в цифровой сигнал, пропорциональный объемной доле азота в определяемом газе. Результат измерений высвечивается на экране. На экране также отображается информация о состоянии прибора.

Газоанализаторы позволяют устанавливать два порога сигнализации при превышении содержания азота (ALARM1 и ALARM2). В приборах также реализована система оповещения об ошибках при проведении градуировки (ALARM CAL), а также о нарушении параметров функционирования (отклонение расхода анализируемого газа: ниже 30 см /мин или свыше 150 см3/мин; отсутствие разряда в измерительной камере).

Газоанализаторы имеют аналоговый выход (4-20) мА для подключения внешних устройств.

Г азоанализаторы AZ предназначены:

-    модель AZ 5000 - для определения содержания азота в аргоне;

-    модель AZ 5005 - для определения содержания азота в гелии;

-    модель AZ 5010 - для определения содержания азота в аргоне или гелии.

Таблица 1

Газоанализаторы AZ имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль). Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Технические характеристики

Диапазоны показаний, объемная доля, млн-

от 0 до 1 от 0 до 10 от 0 до 100

от 1 до 10 от 10 до 100

± 30 ± 20 120 500 482x455x180 15

20 ± 5 от 84,0 до 106,7; от 20 до 80

(220 -32) В 50 ± 1

Диапазон измерений, объемная доля, млн-1

Пределы допускаемых значений относительной погрешности измерений объемной доли азота, %:

-    в диапазоне от 1 до 10 млн-1 вкл.

-    в диапазоне свыше 10 млн-1 до 100 млн-1 Время установления показаний Т0,9, с, не более Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более

Масса, кг, не более

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность (без конденсации), при 25 °C, %

-    электрическое питание:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор AZ.

Комплект ЗИП.

Эксплуатационная документация. Методика поверки.

Поверка

осуществляется по документу МП 51431-12 «Инструкция. Газоанализаторы AZ модели AZ 5000, AZ 5005, AZ 5010. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в августе 2012 г. и входящим в комплект поставки.

Основные средства поверки:

-    ГСО-ПГС состава газовых смесей азота в аргоне №№ 3991-87, 3992-87, 3993-87, 3994-87, 3997-87, 3998-87;

-    ГСО-ПГС состава газовых смесей азота в гелии №№ 5837-91, 5843-91, 5849-91, 5861-91, 5873-91.

Сведения о методах измерений

методика измерений приведена в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к газоанализаторам AZ модели AZ 5000, AZ 5005, AZ 5010

ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Техническая документация фирмы «Orthodyne S.A.», Бельгия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
