| Номер в госреестре | 51436-12 |
| Наименование СИ | Уровнемеры электронные переносные |
| Обозначение типа СИ | HERMetic UTImeter |
| Изготовитель | "Enraf Tanksystem SA", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Уровнемеры электронные переносные HERMetic UTImeter предназначены для измерения уровня жидких сред, границ сред и температуры окружающей среды.
Принцип действия уровнемеров электронных переносных HERMetic UTImeter состоит в регистрации изменения амплитуды ультразвукового сигнала при переходе из воздуха в жидкость датчика, размещенного на конце измерительной ленты, а также в измерении электропроводности и температуры среды, в которой находится датчик.
Уровнемеры электронные переносные HERMetic UTImeter состоят из следующих основных элементов: многофункционального датчика, измерительной ленты, механизма очистки измерительной ленты от грязи, отсчётного устройства, электронного блока, корпуса.
Многофункциональный датчик цилиндрической формы состоит из первичных преобразователей:
- уровня (ультразвукового типа);
- границы раздела сред (электропроводного типа);
- температуры (платиновый термометр сопротивления Pt 1000).
Все первичные преобразователи откалиброваны на заводе - изготовителе и в процессе эксплуатации или при замене последующей калибровке не подлежат.
Электронный блок обрабатывает данные, поступающие с датчика, и отображает на дисплее измеряемую температуру, а так же звуковыми (световыми) сигналами различной длительности информирует о месте расположения датчика в среде (газовая фаза, диэлектрическая жидкость, электропроводная жидкость). По типу сигнала и отсчётному устройству определяется уровень жидкости.
Уровнемеры электронные переносные HERMetic UTImeter имеют следующие исполнения:
- герметичное - уровнемеры электронные переносные HERMetic UTImeter Gtex. Данная модель имеет байонетное присоединение и герметичный корпус, что полностью исключает контакт с атмосферой резервуара во время измерений. Специальная модификация для наземных резервуаров - уровнемеры электронные переносные UTImeter Gtex2000 включает в стандартном исполнении уплотнения из FFKM (перфторэластомера полиметиленного типа) для агрессивных продуктов и утяжелитель датчика для вязких сред;
- закрытое - уровнемеры электронные переносные HERMetic UTImeter Rtex. Данная модель имеет байонетное присоединение, но негерметичный корпус, что не исключает, а лишь ограничивает испарения из резервуара;
- открытое - уровнемеры электронные переносные HERMetic UTImeter Otex. Данная модель разработана для проведения измерений на открытом люке и не ограничивает контакта оператора с атмосферой резервуара.
а) б) в) г)

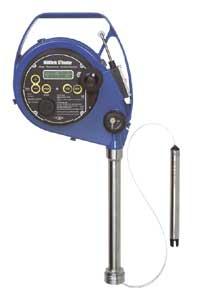

Рисунок 1- Уровнемеры электронные переносные HERMetic UTImeter а) Gtex; б) Gtex2000; в) Rtex; г) Otex.
Внутреннее ПО выполняет функции обработки информации от датчика, отображение на дисплее измеряемую температуру, формирование звуковых (световых) сигналов в зависимости от типа среды, в которой находится датчик.
Уровень защиты программного обеспечения уровнемеров электронных переносных HERMetic UTImeter от непреднамеренных и преднамеренных изменений «А» по МИ 32862010.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО уровнемеров электронных переносных HERMeti cUTImeter | UTImeterV 201.hex | V.2.01 | 7E19EC9A | CRC 32 |
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Диапазон измерений уровня (без учета высоты монтажа), м | 0,004...15; 30; 35 |
| Диапазон измерений температуры, °С | от минус 40 до +90 |
| Пределы допускаемой абсолютной погрешности измерений уров | ±(2 + 0,05Н), |
| ня, границы раздела сред, мм | где Н - показаниях измерительной ленты в метрах |
| Цена деления измерительной ленты, мм | 1,0 |
| Пределы абсолютной погрешности измерений температуры среды, | |
| °С, в диапазоне: | |
| - от 0 до 70 °С | ± 0,1 |
| - от минус 40 до 0 °С, от +70 до +90 °С | ± 0,2 |
| Избыточное рабочее давление (для Gtex, Gtex2000), МПа, не более | 0,03 |
| Напряжение питания, В | 9 |
| Габаритные размеры, мм, не более: | |
| - Gtex, Gtex2000, Rtex | 680x270x160 |
| - Otex | 450x350x160 |
| Масса, кг, не более: | |
| - Gtex, | 7,3 |
| - Gtex2000 | 7,3 |
| - Rtex | 6,3 |
| - Otex | 5,0 |
| Наименование параметра | Значение |
| Средний срок службы, лет | 12 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С | до 95 от 84,0 до 106,7 от минус 20 до +50 |
наносят на шильд уровнемеров электронных переносных фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Уровнемер электронный переносной | 1 шт. |
| Методика поверки | 1 шт. |
| Инструкция по эксплуатации и обслуживанию | 1 шт. |
осуществляется по документу МП РТ 1823-2012 «Уровнемеры электронные переносные HERMetic UTImeter. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 05 мая 2012 г.
При поверке применяются следующие средства измерений:
- уровнемерная образцовая установка, ПГ ±0,5 мм;
- лента измерительная, 3-го разряда;
- термостаты, калибраторы температуры с эталонными термометрами 1-го разряда.
Нормативные и технические документы, устанавливающие требования к уровнемерам электронным переносным HERMetic UTImeter
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10 -6 ...50 м и длин волн в диапазоне 0,2...50 мкм».
Техническая документация «Honeywell Enraf Tanksystem SA», Швейцария.
Вне сферы государственного регулирования.
| Зарегистрировано поверок | 1021 |
| Поверителей | 32 |
| Актуальность данных | 22.11.2024 |
