Счетчики тепловой энергии и воды ULTRAHEAT Т, 51439-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики тепловой энергии и воды ULTRAHEAT T Назначение средства измерений

Счетчики тепловой энергии и воды ULTRAHEAT T (далее по тексту - счетчики) предназначены для измерений и регистрации отпущенной или потребленной тепловой энергии, объема и температуры теплоносителя в подающем и обратном трубопроводах и разности этих температур, тепловой мощности и объемного расхода теплоносителя (воды), времени при учете в системах водо- и теплоснабжения.

Описание

В состав счетчиков входят:

-    ультразвуковой датчик расхода;

-    подобранная или калиброванная совместно с вычислителем пара датчиков температуры (в расходомере - счетчике воды отсутствует);

-    вычислитель.

Принцип работы счетчиков основан на измерении расхода и температуры теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объема и других параметров теплоносителя путем обработки результатов вычислителем.

При измерении расхода используется ультразвуковой время- импульсный метод по разности скоростей прохождения ультразвукового сигнала вдоль и против направления потока.

В качестве датчиков температуры используются платиновые термопреобразователи сопротивления типов Pt100 или Pt500.

Датчик расхода и датчики температуры связаны с вычислителем соединительными кабелями максимальной длиной до 5 м.

Сигналы от датчика расхода и датчиков температуры поступают на вычислитель, который преобразует сигналы в значения расхода и температур теплоносителя, а также вычисляет тепловую энергию и объем теплоносителя.

Обозначение конкретного исполнения счетчиков состоит из базового обозначения ULTRAHEAT и характеризующих исполнение дополнительных данных (исполнение вычислителя, расход, питание, коммуникационные каналы и т.п.)

Для различных случаев назначения счетчики имеют следующие исполнения:

-    счетчик тепловой энергии (T350/2WR6, T550/UH50-A..., T550/UH50-8..., T550/UH50-L..., T550/UH50-M...,);

-    счетчик энергии охлаждения/холода (T350/2WR6.. .-К00, T550/UH50-G..., T550/UH50-T...);

-    комбинированный счетчик тепловой энергии/ энергии охлаждения (холода) (T550/UH50-C.. и T550/UH50-N...);

-    расходомер - счетчик воды для использования в составе других теплосчетчиков (T150/2WR7 и T550/UH50-D).

Вычислители имеют энергонезависимую память, в которой хранятся:

-    накопленные значения тепловой энергии (общие и потарифно);

-    накопленные значения объема теплоносителя;

-    время наработки, время простоя, сообщения об ошибках.

Вычислители T150/2WR7 и T350/2WR6 в зависимости от конфигурации могут дополнительно обеспечивать архивирование:

-    ежемесячных значений (глубина архивирования 15 или 36 месяцев), а также годовых значений за предыдущий год: тепловой энергии и объемов теплоносителя; максимальных значений тепловой мощности, расхода и температур теплоносителя;

-    служебной информации.

Вычислитель T550/UH50 в зависимости от конфигурации может дополнительно обеспечивать архивирование:

-    тепловой энергии и объема теплоносителя; текущих и максимальных значений тепловой мощности, расхода и температур теплоносителя; времени наработки, времени простоя; сообщений об ошибках в следующих архивах:

часовой архив с глубиной архивирования 45 дней;

суточный архив с глубиной архивирования 65 дней;

месячный архив с глубиной архивирования до 18 месяцев;

годовой архив с глубиной архивирования 15 лет;

-    служебной информации, включая регистрацию в журнале событий.

Вычислители обеспечивают:

-    считывание измерительной информации через оптический интерфейс с помощью прибора сбора данных или компьютера, а также с дисплея (энергия считывается в kWh, MWh, MJ, GJ; объем в m3);

-    дистанционную передачу измерительной и служебной информации через оптический интерфейс и, при наличии, - через коммуникационные каналы (импульсные входы и выходы, токовая петля, M-Bus, модем, радиоканал, GPRS, GSM, NTA/OMS, Zigbee, аналоговый модуль, а также их комбинации).

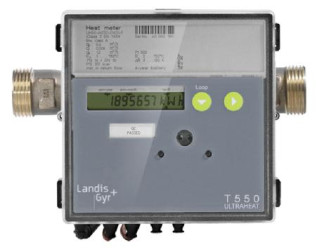

Внешний вид теплосчетчиков и места пломбирования приведены на рис.1.. .3.

Место для установки служебной пломбы

Поверительное клеймо (под крышкой)

Место для установки служебной пломбы

Поверительное клеймо (под крышкой)

Поверительное клеймо (на крышке)

Программное обеспечение

Место для установки служебной пломбы

ПО теплосчетчика T230 выполнено на языке Ассемблер, записано в микроконтроллер H8/38076 или H8/38976 и полностью соответствует требованиям

ГОСТ Р ЕН 1434-2006. ПО разделена на метрологически значимую и метрологически незначимую части.

К метрологически значимой части ПО относятся: измерение расхода, температуры, времени, управление индикацией, функции интерфейсов, кнопок, сервиса, EEPROM, управление внутренними процедурами.

К метрологически незначимой части ПО относятся: коммуникация через оптический интерфейс, M-Bus, декодирование передаваемых данных, самодиагностика, функции коммуникационных модулей.

Метрологически значимые параметры и данные защищены от преднамеренного или случайного изменения путем введения паролей и пломбирования узлов ТС.

Идентификационные данные программного обеспечения (ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "С".

Максимальная температура теплоносителя в датчике расхода, в зависимости от исполнения, °С Максимальное рабочее избыточное давление теплоносителя, МПа

Диапазон измерений температуры теплоносителя в зависимости от исполнения, °С

Диапазон измерений разности температур теплоносителя в зависимости от исполнения, °С Классы точности счетчиков тепловой энергии по ГОСТ Р ЕН 1434-2006

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя в диапазоне расходов от q; до qs, %:

-    класс 2

-    класс 3

где qp и q - значения номинального и измеренного расхода теплоносителя

Пределы допускаемой абсолютной погрешности при измерении температуры (при совместной калибровке с датчиками температуры), °С 105 или 130

1,6 или 2,5

2...180 или 15...105

3...120 или 3...80

2 или 3

8р=± (2 + 0,02 qp /q), но не более ± 5 8р=± (3 + 0,05 qp /q), но не более ± 5

Пределы допускаемой относительной погрешности при измерении времени в сутки, %

Пределы допускаемой относительной погрешности вычислителя при измерении разности температур, % где A0mm и Д0 - значения наименьшей и измеренной разности температур в подающем и обратном трубопроводах, °С

±0,05

8в = ± (0,5+A0mrn /Д0)

Пределы допускаемой относительной погрешности подобранной пары датчиков температуры при измерении разности температур, %

St = ± (0,5+3A0min /Д0)

Пределы допускаемой относительной погрешности вычислителя совместно с подобранной парой датчиков температуры при измерении тепловой энергии, %

Set = ± (1+4A0mrn /Д0)

S = Sp + Se + St или

S = Sp + Set

от 5 до 55 93

IP 54

Пределы суммарной допускаемой относительной погрешности счетчика при измерении тепловой энергии для классов 2 и 3, %:

Условия окружающей среды при эксплуатации: температура окружающей среды, °С максимальная влажность воздуха, %, не более Степень защиты оболочки корпуса вычислителя по ГОСТ 14254-96

Электропитание осуществляется от одного из источников, В:

-    сети переменного тока, номинальной частотой 50 Гц

187...264

от 12 до 24 или от 12 до 36 от 12 до 24 или от 12 до 42

3,6

6; 11 или 16

-    сети переменного тока, номинальной частотой 50 Гц

-    сети постоянного тока напряжением

-    автономное питание от встроенной литиевой батареи Срок службы литиевой батареи в зависимости от типа батареи и исполнения, лет

Знак утверждения типа

наносится на лицевую панель счетчика методом лазерного гравирования и на паспорт методом печати.

Комплектность

Поверка

осуществляется по методике МП 51439-12 "ГСИ. Счетчики тепловой энергии и воды ULTRAHEAT Т. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в августе 2012 г. Основные средства поверки:

-    установка поверочная расходомерная, диапазон 0,006.. .60 м /ч, погрешность ±0,5 %

-    термостаты FBC720 низкотемпературный циркуляционный для воспроизведения температур в диапазоне от -2 до +200 °С, погрешность поддержания температуры ±0,01 °С;

-    термометр платиновый эталонный ПТС-10М, погрешность измерений температуры ±0,01 °С; термометр цифровой эталонный ТЦЭ-005/М2, диапазон измерений сопротивления от 0 до 375 Ом, погрешность ±(0,003 +1,5^ 10-5-|t|) °С.

Сведения о методах измерений

изложены в руководстве по эксплуатации на счетчик.

Нормативные и технические документы, устанавливающие требования к счетчикам тепловой энергии и воды ULTRAHEAT Т:

1.    ГОСТ Р EN 1434-2006 “Теплосчетчики”.

2.    Directive 2004/22/EC of the European Parliament and of the Council of 31 March 2004

(MID).

3.    Техническая документация фирмы Landis+Gyr GmbH, Германия.

Рекомендации к применению
