Хроматографы газовые FID 511, 51440-12

Назначение

Хроматографы газовые FID 511 (далее - хроматографы) предназначены для количественного определения содержания метана (СН4) и суммы неметановых углеводородов в пересчете на метан (NMHC) в газах (азоте, аргоне, гелии, кислороде, водороде и диоксиде углерода).

Описание

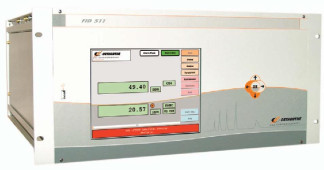

Хроматографы газовые FID 511 (далее - хроматографы) выполнены в виде единого блока, внутри которого расположены газовая схема, автоматический газовый клапан - дозатор, хроматографическая колонка, пламенно-ионизационный детектор и микропроцессор. Управление и вывод результатов измерений осуществляется с помощью сенсорного дисплея, расположенного на передней панели. Хроматографы имеют два аналоговых выхода (4 - 20 мА). Также могут иметь до шести выходных реле и до восьми аналоговых выходов (опционально). Порт USB позволяет подключать к прибору различные периферийные устройства (принтер, мышь, клавиатуру, устройство для хранения данных и т.п.).

Содержание метана (СН4) определяют по площади соответствующего хроматографического пика. Неметановые углеводороды (NMHC) определяют по площади суммарного пика, полученного методом «обратной отдувки» в том же цикле анализа. Определение содержания суммы неметановых углеводородов производится в пересчете на метан.

Прибор позволяет проводить непрерывные измерения в автоматическом режиме, а также устанавливать два уровня сигнализации при превышении заданных пороговых концентраций определяемых веществ.

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 1

Программное обеспечение имеет древовидную структуру и выполняет функции управления прибором, обработки и представления результатов измерений.

Хроматографы газовые FID 511 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).

Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Программное обеспечение не влияет на метрологические характеристики хроматографов газовых FID 511.

Технические характеристики

Пределы допускаемого значения приведенного среднего квадратического отклонения (СКО) выходного сигнала в диапазоне от 0 до 50 млн-1 вкл., %, не более

1

1

± 5

± 1

500

482*222x540

18

Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала в диапазоне свыше 50 млн-1, %, не более Пределы допускаемого значения относительного изменения выходного сигнала за 24 часа непрерывной работы, %, не более

Пределы допускаемого относительного изменения выходного сигнала хроматографа при изменении напряжения питания (220 +33) В, %, не более

Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более

20 ± 5 от 84 до 106,4; до 95

+22 -33

50 ± 1 0,001

220

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность (без конденсации), при 25 °C, % Электрическое питание:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

Содержание примесей в газе-носителе (азот) и вспомогательных газах (водород и синтетический воздух), об. доля, %, не более

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Хроматограф газовый FID 511. Комплект ЗИП.

Эксплуатационная документация. Инструкция по поверке.

Поверка

осуществляется по документу МП 51440-12 «Инструкция. Хроматографы газовые FID 511. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 23 июля

2012 г. и входящим в комплект поставки

При поверке применяют ГСО 9173-2008 состава газовой смеси CH4+CзH8+CO/воздух.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к хроматографам газовым FID 511

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

Техническая документация фирмы «Orthodyne S.A.», Бельгия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, а также при контроле качества чистых газов и при обеспечении контроля технологических процессов.
