| Номер в госреестре | 51442-12 |
| Наименование СИ | Анализаторы серы и углерода |
| Обозначение типа СИ | SC |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы серы и углерода SC (далее - анализаторы) предназначены для измерения массовой доли серы и углерода в органических и неорганических материалах.
Принцип действия анализаторов основан на сжигании образца в индукционной печи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.

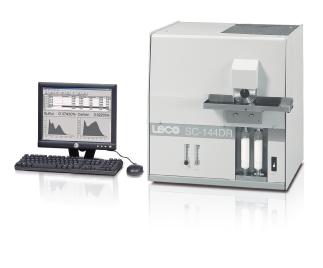

Конструктивно анализаторы состоят из индукционной печи и аналитического блока содержащего газовые колонки и ИК детекторы.
Навеска анализируемого вещества в керамическом тигле помещается в индукционную печь для сжигания в токе предварительно очищенного кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO, CO2, SO2. Полученная парогазовая смесь из индукционной печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе парогазовая смесь проходит через нагреваемый пылевой фильтр, затем через колонку, заполненную перхлоратом магния, для удаления паров H2O. На втором этапе газовая смесь поступает последовательно на два ИК детектора для измерения содержания SO2. Затем газовая смесь проходит через окислительную колонку, в которой СО переходит в СО2, а SO2 в SO3 и задерживается на целлюлозе - заполнителе следующей колонки. На окончательном этапе газы поступают последовательно на два ИК детектора для измерения массовой доли ТО2.
Анализаторы выпускаются пяти моделей SC-144DR, C-144, SC-632, C-632 и S-632, которые отличаются диапазоном измерения массовой доли серы, массой и габаритными размерами.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца; помещение его в индукционную печь; автоматическое определение содержания серы и углерода; пересчет содержания в массовую долю с учетом взятой для анализа массы образца. Результаты анализа выводятся на экран персонального компьютера и могут быть распечатаны.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LECO Cornerstone | LECO Cornerstone lecoSC.leco | 1.01х | 52274db0e77300a 424 c6f7bcca7235a4 | Контрольная сумма |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Места нанесения знака поверки
| Наименование характеристик | Значения характеристик для модификации | ||||
| CS-144DR | C-144 | SC-632 | C-632 | S-632 | |
| Диапазоны измерений массовой доли, % -углерода -серы | от 0,5-Ю-4 до 100 от 0,1-Ю-4 до 26 | от 0,5-Ю-4 до 100 | от 0,5-Ю"4 до 100 от 0,1-Ю-4 до 28 | от 0,5-Ю-4 до 100 | от 0,1-Ю-4 до 28 |
| Пределы допускаемой относительной погрешности измерений массовой доли - углерода от 0,5 10-4 до 110-3 вкл. свыше 110-3 до 6 10-3 вкл. свыше 6 10-3 до 5 10-2% вкл. свыше 5 10-2 до 100% вкл. - серы от 0,110-4 до 210-3 %о вкл. свыше 210-3 до 1 10-3% вкл. свыше 110-3 до 5 10-2 % вкл. свыше 5 10-2 до 28 % вкл. | ± 50 ± 30 ± 20 ± 4,5 ± 50 ± 30 ± 20 ± 4,5 | ||||
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений массовой доли, % -углерода -серы | 2 3 | ||||
| Номинальная масса пробы, мг | 350 | ||||
| Питание: - напряжение, В - частота, Гц | 220 ± 22 50 - 60 | ||||
| Габаритные размеры, мм, не более | 610 х 550 х 560 | 790 х 330 х 660 | |||
| Масса, кг, не более | 69 | 79 | |||
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % | от 18 до 25 не более 80 | ||||
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Программное обеспечение LECO Cornerstone (на компакт диске) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 31-251-2012) | 1 |
осуществляется по документу МП 31-251-2012 «ГСИ. Анализаторы серы и углерода SC. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- Стандартные образцы утвержденных типов ГСО 8443-2003, ГСО 8441-2003, ГСО 1220-93П, ГСО 3245-91П, ГСО 684-89П, ГСО 8128-2002, ГСО 723-87П, ГСО 2739-83 СЗК-3;
- рабочие пробы угля с массовой долей углерода от 25 до 100 %, проанализированные по ГОСТ 2408.4-98.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам серы и углерода SC
Техническая документация изготовителя «LECO Corporation» (США)
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 140 |
| Поверителей | 24 |
| Актуальность данных | 18.09.2024 |
