| Номер в госреестре | 51443-12 |
| Наименование СИ | Анализаторы водорода |
| Обозначение типа СИ | DH 603 |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы водорода DH 603 (далее - анализаторы) предназначены для измерения массовой доли водорода в металлах и сплавах.
Принцип действия анализаторов основан на методе горячей экстракции в потоке инертного газа. Водород в результате нагревания образца выделяется и вместе с газом-носителем поступает в высокочувствительный детектор по теплопроводности, с помощью которого измеряется его масса.
Анализатор представляет из себя лабораторный прибор, состояший из печи, аналитического блока, содержащего газовые колонки и высокочувствительный детектор по теплопроводности, а также системы подачи инертных газов. Для работы на анализаторе дополнительно необходимы весы электронные и персональный компьютер.
Навеска анализируемого вещества (в диапазоне от 0,05 до 1,0 г) помещается в печь, в которой происходит выделение водорода в процессе горячей экстракции в потоке инертного газа. В качестве инертного газа используется азот. Образовавшаяся парогазовая смесь из печи подается в аналитический блок. На первом этапе газовая смесь проходит с газом-носителем через систему очистки для отделения примесей, после этого газовая смесь поступает в высокочувствительный детектор по теплопроводности.
В случае дооснащения анализатора опциональным прокалывающим модулем возможно проведение измерений массовой доли водорода, выделившегося в процессе кристаллизации металла.

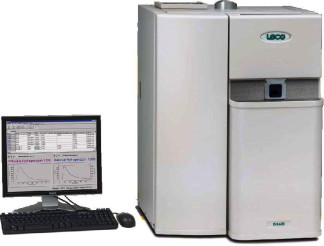

Фотография внешнего вида анализатора представлена на рисунке 1.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LECO Cornerstone | LECO Cornerstone lecoSC.leco | 1.01x | 52274db0e77300a424 c6f7bcca7235a4 | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристик | Значения характеристик |
| Диапазоны измерений массовой доли водорода, млн-1, (%) (при массе пробы 1 г) | от 0,1 до 2500 или (от 0,1 • 10-4 до 0,25) |
| Пределы допускаемой относительной погрешности измерений массовой доли водорода, % | ±15 |
| Предел допускаемого относительного СКО случайной составляющей погрешности измерений массовой доли водорода, % | 5 |
| Питание: - напряжение, В - частота, Гц | 230 ± 23 50 - 60 |
| Г абаритные размеры, мм, не более | 840 х 570 х 700 |
| Масса, кг, не более | 129 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % | от 15 до 35 не более 80 |
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Программное обеспечение LECO Cornerstone (на компакт диске) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 32-251-2012) | 1 |
осуществляется по документу МП 32-251-2012 «ГСИ. Анализаторы водорода DH 603. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- Стандартные образцы утвержденных типов ГСО 8447-2003, ГСО 8448-2003, ГСО 3608-87.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам водорода DH 603
ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация изготовителя «LECO Corporation» (США)
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
