| Номер в госреестре | 51444-12 |
| Наименование СИ | Измерители скорости воздушного потока |
| Обозначение типа СИ | ПДСВ |
| Изготовитель | ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измерители скорости воздушного потока переносные ПДСВ (далее - измерители) предназначены для измерения скорости потока воздуха и газовых смесей.
Принцип действия измерителей основан на измерении времени распространения ультразвука по направлению потока воздуха и против него. Прохождение воздушного потока через зондируемое ультразвуковыми преобразователями пространство вызывает уменьшение времени распространения ультразвука по потоку и увеличение времени распространения ультразвука против потока, причем эти изменения находятся в функциональной зависимости от величины скорости воздушного потока. Измеритель определяет величину времени распространения ультразвука по направлению потока воздуха и величину времени распространения ультразвука против направления потока воздуха, рассчитывает величину скорости воздушного потока и отображает результат измерения.
Чувствительным элементом измерителя является измерительный канал с размещенными в нем пьезоэлектрическими преобразователями, которые собраны в измерительную головку.
Конструктивно измерители состоят из электронного блока, измерительной головки и соединительного кабеля.
Измерители имеют уровень и вид взрывозащиты «РО Exial X» согласно ГОСТ Р 52350.0-2005. Степень защиты от внешних воздействий IP54 согласно ГОСТ 14254-96.
По устойчивости к воздействию климатических факторов измерители соответствуют исполнению УХЛ категории 5 по ГОСТ 15150-69.

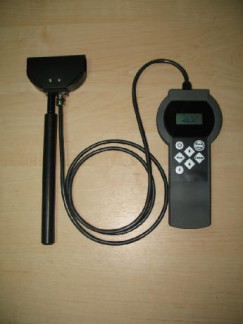

Общий вид измерителей представлен на рисунке 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PDSV | pdsv.bin | 3.5 | 0х54FA | CRC-16 |
Уровень защиты встроенного программного обеспечения измерителей от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристик | Значение характеристик |
| Диапазон измерения скорости воздушного потока, м/с | от 0,1 до 30 |
| Пределы допускаемой основной абсолютной погрешности (Д0) при измерении скорости воздушного потока (V), м/с | ± (0,1+0,03-V) |
| Пределы допускаемой дополнительной погрешности за счет изменения температуры окружающей и контролируемой сред от нормальной на каждые 10 оС, м/с | 0,5- Д0 |
| Время установления показаний, с, не более | 32 |
| Источник питания (внутренняя аккумуляторная батарея) | 3 х GP100AAKC |
| Напряжение питания, В | 3,6 |
| Потребляемый ток, мА, не более | 40 |
| Потребляемая мощность, мВт, не более | 150 |
| Время непрерывной работы без подзарядки, ч, не менее | 15 |
| Г абаритные размеры корпуса электронного блока (длина х ширина х высота), мм, не более | 200 х 95 х 50 |
| Г абаритные размеры корпуса измерительной головки (длина х ширина х высота), мм, не более | 100 х 70 х 40 |
| Масса, кг, не более | 1,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность атмосферного воздуха с конденсацией влаги, % - атмосферное давление, кПа | от минус 10 до плюс 35 от 20 до 100 от 84 до 120 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульные листы руководства по эксплуатации, паспорта типографским способом и на корпус электронного блока измерителя в виде таблички.
| Обозначение | Наименование | Количество |
| ИГТ.121110.003.00.000 | Измеритель в составе: | |
| ИГТ.121110.003.01.000 | Электронный блок | 1 |
| GP 100ААКС | Аккумуляторы | 3 |
| ИГТ.121110.003.02.000 | Измерительная головка на штанге с рукояткой | 1 |
| Robiton | Зарядное устройство (поставляется по заказу) | 1 |
| ИГТ.121110.003.00 РЭ | Руководство по эксплуатации | 1 |
| ИГТ.121110.003.00 ПС | Паспорт | 1 |
| МП 40-221-2012 | Методика поверки | 1 |
осуществляется по документу МП 40-221-2012 «ГСИ. Измерители скорости воздушного потока переносные ПДСВ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г. Эталоны, применяемые при поверке:
- установка аэродинамическая, диапазон воспроизведений скорости воздушного потока от 0,2 до 25,0 м/с, пределы допускаемой абсолютной погрешности при воспроизведении скорости воздушного потока (V) в диапазоне 0,2<V<0,6 м/с ± 0,05 м/с и в диапазоне 0,6<V<25,0 м/с ± (0,04+0,01xV) м/с.
Методика измерений входит в состав руководства по эксплуатации «Измерители скорости воздушного потока переносные ПДСВ. Руководство по эксплуатации. ИГТ.121110.003.00 РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям скорости воздушного потока переносным ПДСВ
1 ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
3 ГОСТ Р 52350.0-2005 Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования
4 ТУ 4213-003-44645436-2009 Измерители скорости воздушного потока переносные ПДСВ. Технические условия
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 875 |
| Поверителей | 7 |
| Актуальность данных | 20.11.2024 |
