Система измерительная обнаружения газа ГТ энергоблока №8 ПГУ-420 ТЭЦ-26 филиала ОАО "Мосэнерго", 51446-12

Назначение

Система измерительная обнаружения газа ГТ энергоблока №8 ПГУ-420 ТЭЦ-26 филиала ОАО «Мосэнерго» (далее - система) предназначена для измерений нижнего концентрационного предела распространения метана в воздухе рабочей зоны в целях обеспечения безопасных условий труда энергоблока № 8 ПГУ-420 ТЭЦ-26 филиал ОАО «Мосэнерго».

Описание

Система представляет собой комплект приборов и оборудования, установленных в контрольно-измерительном пункте газовой сигнализации энергоблока № 8 ТЭЦ-26 филиал ОАО «Мосэнерго». В состав системы входит следующее основное оборудование:

-    газоанализатор ANALYS 2016net (Госреестр № 50368-12) - для циклического контроля воздуха вокруг камеры сгорания;

-    четыре газоанализатора TANGAS FLOW 2016net (Госреестр № 50364-12) - для контроля отходящего воздуха камеры сгорания,

-    электронный преобразователь TANGUARD 2016net, входящий в комплект газоанализаторов, позволяет одновременно принимать и обрабатывать измерительную информацию со всех газоанализаторов,

-    модуль интерфейса для обмена данными между измерительными приборами и выводом аварийной сигнализации для центрального пульта пожарной сигнализации и системы управления газовой турбины.

Система относится к категории пробоотборных систем с насосно-байпасным измерением. Измеряемый газ всасывается насосом и по подающим газопроводам, соединенным электромагнитными клапанами, подается на датчики газа. Принцип действия системы основан на измерении содержания газа инфракрасными детекторами, встроенными в газоанализаторы.

Центральный пункт газовой сигнализации с переключателем мест измерений представляет собой стационарную модульную систему.

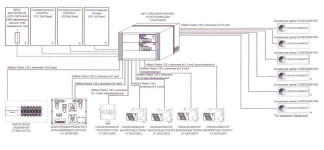

Структурная схема системы приведена на рис. 1.

БЛОК ЬССЛЕРЕБОИ-

НОГО ПИТАНИЯ ?30в парвия»«ого «аипиНЭВ перамаимпго тп

Система контроля EGATROL Х10 32x0 5мм2

Система тктроля LGATRC.

Х2Э 6к0.5мм2

Прртмаопяияри ХЗО 2*0 5мм2

ЩИ!ГАЭООЬНАРУЖЬКМЯ И СИГНАГМЗАЦИИ CYQ01GH001

Кабал» R*»« '25 с вгони —г__И '

Сигнальная пампа CYQO1QOO01EO1 \ ГАЭОСИЖАПОАТОР

CYQOtQOOeiEOe ПМОСИ ММШМОР

Сигнальная пампа CYQ01G0031E03

-4i

Кабегь Rack» 126 с а

-0",

0

-г

игмальна

г

■охальна

-С

I КаСепьЯаОо» И8с»ч<>»м4я1.01ям2жра>еч>оаа»чы*

<а6ога> Radox 1Ис

Сигнальная пампа CV001G0021E04 S ПИОСМПМ1ММО*

Кабель Radox 12Sc«?«ei—aM 3x1 мм?

каСепь НМог 124 с с»«ением 3* ' мм2

Сигнальная пампа CYQ01G0021E05 V ГАЮСИ МА4МЭМО»

Г

«чвльна*

■г

Кабель Radon 125 с см< Зд 1 О «м/2

Сигнальная пампа CYQ0tGCX)21£0e «ид/мами»

*По желанию Занжлииа

БЛОК ПРЕДВАРИТЕЛЬНОГО ГАЗОАНАЛИЗАТОР ГАЗОАНАГИЗАТОР ГАЗОАНАЛИЗАТОР ГАЗОАНАЛИЗАТОР ГА30АНАЛ13АТС* ВСАСЫВАЮЩЕГО НАСОСА ПУСКОВОГО ГАЗА ВЫХЛОПЬЫХ ГАЗОВ I ВЫ ХЛОГХЫХ ГАЭ061ВЫХЛОГНЫХ ГАЗОВ III ВЫХЛОПНЫХ ГАЗОВ* CYQ01AP200    CY Q01CQ291 СУ Q0ICQ212 CY Q01CU213 CYQQ1CQ214    CYQ01CQ2IS

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по    МИ

3286-2010 - «С».

Технические характеристики

Диапазоны измерений и пределы допускаемой погрешности для газовых измерительных каналов, входящих в состав системы, приведены в таблице 2.

_Таблица 2

*Примечание: НКПР- нижний концентрационный предел распространения (метана)

Потребляемая мощность, Вт, не более

-    газоанализаторы    25

-    электронный преобразователь    50 Рабочие условия эксплуатации:

-    напряжение питания постоянного тока, В    24

-    температура окружающего воздуха, 0С    от минус 20 до плюс 50

-    относительная влажность воздуха без конденсации, %, не более    99 Время прогрева системы, мин, не более 30 Параметры электрического питания системы:

-    напряжение питания от сети переменного тока, В    220±10 %

-    частота, Гц    50±1 % Срок службы системы, лет, не менее 15

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом наклейки.

Комплектность

Комплектность системы обнаружения газа ГТ энергоблок №8 ПГУ-420 ТЭЦ-26 филиал ОАО «Мосэнерго» заводской №4209 приведена в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с документом МП 51446-12 «Система измерительная обнаружения газа ГТ энергоблока №8 ПГУ-420 ТЭЦ-26 филиала ОАО «Мосэнерго». Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г.

Основные средства поверки:

-    ГСО-ПГС на CH4 по ТУ 6-16-2956-01;

-    Ротаметр типа РМ-06 по ГОСТ 13045-81;

-    Термометр типа ТЛ-4 по ГОСТ 2854-90;

-    Психрометр аспирационный электрический типа М-34 по ТУ 25.1607.054.85;

-    Барометр-анероид типа БАММ-1 по ТУ 25.04.1513-79;

-    Секундомер СОСпр по ТУ 25-1894.003-90;

-    Редуктор типа БКО-50-4 по ТУ-26.05-90-87.

Сведения о методиках (методах) измерений приведены в паспорте на систему измерительную обнаружения газа ГТ энергоблока №8 ПГУ-420 ТЭЦ-26 филиала ОАО «Мосэнерго»

Нормативные и технические документы, устанавливающие требования к системе измерительной обнаружения газа ГТ энергоблока №8 ПГУ-420 ТЭЦ-26 филиала ОАО «Мосэнерго»

1.    ГОСТ 8.578-2002 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

2.    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

3.    Техническая документация изготовителя на систему измерительную обнаружения газа ГТ энергоблока №8 ПГУ-420 ТЭЦ-26 филиала ОАО «Мосэнерго».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
