Анализаторы ионного состава потенциометрические ПАИС-pH, 51450-12

Назначение

Анализаторы ионного состава потенциометрические ПАИС-рН (далее - анализаторы) предназначены для измерений показателя активности ионов водорода (рН) и температуры анализируемой жидкости.

Описание

Принцип действия анализаторов основан на потенциометрическом методе анализа веществ. Сущность метода заключается в определении показателя активности ионов водорода в анализируемой жидкости по измерениям электродвижущей силы (ЭДС) дифференциальной гальванической ячейки, образованной электродом сравнения, измерительным и опорным электродами, погруженными в исследуемую жидкость.

Анализаторы выпускаются двух модификаций ПАИС-01рН и ПАИС-02рН, имеющие одинаковые метрологические характеристики и отличающиеся конструктивным исполнением. По способу установки анализаторы делятся на стационарные (01) и переносные (02).

Анализаторы состоят из измерительного преобразователя (ИП), комплекта сенсоров (АС) и вспомогательных устройств. ИП выполнен в виде микропроцессорного измерительного блока. На лицевой панели анализаторов расположено жидкокристаллическое табло индикации, сенсорные кнопки для включения/выключения анализатора и управления режимами работы.

Стационарные анализаторы имеют унифицированные токовые выходы каналов измерений рН для подключения внешних регистрирующих приборов.

Переносные анализаторы имеют гнездо для подзарядки, RS-выход, клемму опорного электрода. Данные анализаторы - четырехразрядные. На табло индикации анализаторов отображаются измеренные значения рН и температуры анализируемой жидкости, текущее время и дата.

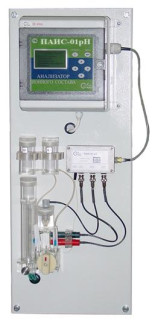

Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 и 2.

Конструкция анализаторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям анализатора. Схемы пломбировки от несанкционированного доступа представлены на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа а) - стационарные анализаторы б) - переносные анализаторы

Программное обеспечение

Основные функции программного обеспечения: сбор и обработка измерений, вывод данных на табло индикации, хранение результатов измерений с возможностью передачи в персональный компьютер (ПК).

Идентификационные данные программного обеспечения (ПО) представлены в таблице 1. Таблица 1 - Идентификационные данные ПО

ПО идентифицируется непосредственно в анализаторе. Номер версии (идентификационный номер) ПО отображается на экране при одновременном нажатии комбинации клавиш "ВНИЗ" и "ВВОД" в режиме измерений. Производителем не предусмотрен иной способ идентификации программного обеспечения. Обновление ПО анализатора не предусмотрено.

Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений:

-    показателя активности ионов водорода рН

от 1 до 10; от 5 до 50.

-    температуры анализируемой жидкости, °С

Пределы допускаемой абсолютной погрешности измерений:

-    показателя активности ионов водорода рН в диапазоне измерений рН от 1 до 9,18

в диапазоне измерений рН от 9,18 до 10

-    температуры анализируемой жидкости, °С

Питание анализаторов:

-    в стационарном исполнении от сети переменного тока: напряжение, В

(230±>); (50 ± 1).

8,2;

1000.

10;

0,5.

15.

168;

8.

630x330x130.

220x250x140;

220x150x120.

5;

10.

2;

1.

10;

1;

9000.

от 10 до 40; от 84 до 106,7;

80;

от 10 до 30.

частота, Гц

-    в переносном исполнении от источника постоянного тока: напряжение, В

или 6 аккумуляторных батарей емкостью, мА-ч, не менее Потребляемая мощность, В-А, не более

-    в стационарном исполнении

-    в переносном исполнении

Время установления рабочего режима после включения, мин, не более

Продолжительность непрерывной работы, ч, не менее

-    в стационарном исполнении

-    в переносном исполнении

Габаритные размеры (длинахширинахвысота), мм, не более:

-    газожидкостной блок

-    измерительный преобразователь: в стационарном исполнении

в переносном исполнении Масса, кг, не более

-    газожидкостной блок: без реагентов

с реагентами

-    измерительный преобразователь: в стационарном исполнении

в переносном исполнении Показатели надежности:

-    средний срок службы (кроме электродов), лет, не менее

-    средний срок службы электродов, лет, не менее

-    средняя наработка на отказ, ч, не менее Рабочие условия эксплуатации:

-    температура анализируемой жидкости, °С

-    атмосферное давление, кПа

-    относительная влажность воздуха

при температуре воздуха 35 °С, %, не более

-    температура окружающего воздуха, °С

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель измерительного преобразователя анализатора ионного состава потенциометрического ПАИС-рН в виде пленочного изображения и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 2. Таблица 2 - Комплект поставки

Поверка

осуществляется в соответствии с документом раздел 4 «Методика поверки» Руководства по эксплуатации НЖЮК 421522.005РЭ, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».

Основные средства поверки:

стандарт-титры для приготовления буферных растворов - рабочих эталонов рН 1-го и 2го разрядов СТ-рН, рег. № 45142-10 (пределы допускаемой погрешности воспроизведения рН ± 0,01);

термометр ртутный стеклянный лабораторный ТЛ-4, рег. № 303-91 (диапазон от 0 до 55 °С, класс точности 1);

вода дистиллированная ГОСТ 6709.

Сведения о методах измерений

Сведения о методах измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к анализаторам ионного состава потенциометрическим ПАИС-рН

ГОСТ 8.120-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН»

ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия».

Рекомендации к применению

Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
