Газоанализаторы FGA 300, CGA 351, FGA 311, OxyTrak 390, 51454-12

Назначение

Г азоанализаторы модели FGA 300, FGA 311, CGA 351, OxyTrak 390 (в дальнейшем -газоанализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях, в том числе в дымовых газах.

Описание

В основу работы газоанализаторов положен метод измерения разности парциальных давлений кислорода в рабочем и сравнительном каналах электрохимической ячейки на твердом электролите. При подаче анализируемого газа в ячейку, нагреваемую до температуры 700оС, формируется электрический ток, пропорциональный логарифму отношения концентрации кислорода в анализируемой и сравнительной смесях.

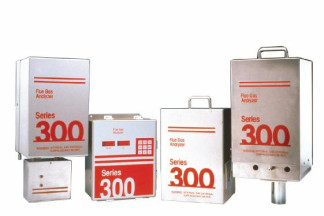

Газоанализаторы моделей FGA 300 OxyTrak 390, и CGA 351 состоят из: измерительного и электронного блоков. Приборы могут комплектоваться системами пробоподготовки. Управление работой анализаторов градуировка и обработка результатов измерений осуществляется с помощью микропроцессоров, которые также обеспечивают передачу выходной информации на внешние системы управления. Анализаторы снабжены последовательным интерфейсом RS232 для соединения с внешним компьютером.

В состав газоанализаторов FGA 311 входят: первичный преобразователь (зонд с измерительной ячейкой) и электронный блок TMO2D (опционально). Зонд с измерительной ячейкой устанавливают непосредственно на контролируемом топливосжигающем оборудовании. Встроенный в измерительный преобразователь микропроцессор позволяет выбрать диапазон измерений и выполнить градуировку. Результаты измерений концентрации кислорода выводятся на дисплей электронного блока TMO2D. Электронный блок TMO2D обеспечивает: дополнительное программирование параметров работы газоанализатора, формирование сигналов тревоги, управление работой клапанов для автоматической градуировки прибора.

Газоанализаторы OxyTrak 390 имеют общепромышленное исполнение.

Газоанализаторы FGA 311 имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIIBT2 X.

Газоанализаторы FGA 300 имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIICT4 X.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли кислорода (минимальный/ максимальный) модель CGA 351

модель FGA 311 модель OxyTrak 390 модель FGA 300

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %: модель CGA 351

в диапазоне об.доли (минимальный/максимальный)

(от 0 до 50/от 0 до10000) млн-1 в диапазоне об.доли от 0 до 5 % в диапазоне об.доли от 0 до 25 %; от 0 до 100 %

Пределы допускаемой основной абсолютной погрешности, % модель FGA 311, модель OxyTrak 390, модель FGA 300 в диапазоне об.доли от 0 до 5 %; от 0 до 10 % в диапазоне об.доли от 0 до 25 %

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, в долях основной погрешности

от 0 до 50/от 0 до 10000 млн-1 от 0 до 5 %; от 0 до 25 %; от 0 до 100 % от 0 до 5 %; от 0 до 10 %; от 0 до 25 %

± 6

± 3

± 2

± 0,2

± 0,3

0,2

Потребляемая мощность, В А, не более:

модель CGA 351

модель FGA 300

модель FGA 311

модель OxyTrak 390

Габаритные размеры, мм, не более:

-    измерительный блок: модель CGA 351 модель FGA 311 модель OxyTrak 390

модель FGA 300

-    блок управления: модель FGA 300 модель FGA 311 модель CGA 351 модель OxyTrak 390 Масса, кг, не более:

-    измерительный блок модель CGA 351 модель FGA 300 модель FGA 311

-    блок управления модель CGA 351 модель FGA 300 модель FGA 311

модель OxyTrak 390 (общая масса)

Условия эксплуатации:

оС:

-    температура окружающей среды,

модель CGA 351 модель FGA 300 модель FGA 311 модель OxyTrak 390

-    напряжение питания, В

250

300

135

350

280х180х145 435 (длина)

600, 1000 1400 (длина) 555х235х350 (горизонтальный образец) 590х265х280 (вертикальный образец)

135х485х235

180х280х180

205х175х140

10

18

7

2,5

3

3,4

12

от минус 25 до плюс 55 от минус 25 до плюс 70 от минус 20 до плюс 70 от минус 25 до плюс 60

220(+15)%

Знак утверждения типа

Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор (модель FGA 300, модель OxyTrak 390, модель CGA 351, модель FGA 311). Соединительные кабели.

Эксплуатационная документация.

Методика поверки.

Поверка

осуществляется по документу МП 51454-12 "Инструкция. Газоанализаторы модели FGA 300, FGA 311, CGA 351, OxyTrak 390. Методика поверки", разработанным и утвержденным ФГУП "ВНИИМС" 20 июня 2012 г. и входящим в комплект поставки.

Сведения о методах измерений

изложены в Руководствах по эксплуатации анализаторов.

Нормативные и технические документы, устанавливающие требования к анализаторам кислорода моделей FGA 300, FGA 311, CGA 351, OxyTrak 390

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
