Газоанализаторы GASBOX Autopower, 51456-12

Назначение

Газоанализаторы GASBOX Autopower предназначены для измерений объемной доли оксида и диоксида углерода, суммы углеводородов в пересчете на гексан и кислорода в выхлопных газах автотранспортных средств с бензиновыми двигателями.

Описание

Принцип действия газоанализаторов GASBOX Autopower основан на избирательном поглощении инфракрасного излучения молекулами, имеющими ковалентную связь: СО, СО2, углеводородами. Компоненты анализируемой смеси поглощают инфракрасное излучение на характерных для каждого вещества длинах волн. При прохождении анализируемой смеси, помощью датчика, чувствительного к инфракрасному излучению с определенной длиной волны, определяется степень поглощения инфракрасного излучения молекулами того ли иного компонента, в результате чего устанавливается его концентрация.

Определение концентрации кислорода осуществляется с помощью электрохимического датчика, вырабатывающего электрический сигнал, который пропорционален концентрации кислорода в анализируемой смеси. В электрохимическом датчике кислорода содержатся измерительный и сравнительный электроды, находящиеся в электролите и отделенные от анализируемой смеси полимерной мембраной. На измерительном электроде кислород, проникший через мембрану, электрохимически восстанавливается, и во внешней цепи возникает электрический ток, сила которого пропорциональна парциальному давлению кислорода в газе над мембраной.

Проба газа отбирается из выхлопной трубы автомобиля при помощи пробоотборного зонда, проходит последовательно через фильтр грубой очистки, очищающий от механических примесей, фильтр-влагоотделитель, фильтр тонкой очистки и поступает в измерительную камеру, где происходит её анализ.

Конструктивно газоанализаторы GASBOX Autopower представляют собой переносной блок, на передней панели которого расположены входы и выходы отработавших и калибровочных газов, водяной фильтр, фильтры тонкой и грубой очистки, а также индикатор состояния. На боковых панелях расположены разъёмы для подключения к источнику электропитания и персональному компьютеру. Также газоанализаторы GASBOX Autopower комплектуются специальной тележкой, приспособленной для установки внешней аккумуляторной батареи.

По метрологическим характеристикам газоанализаторы GASBOX Autopower соответствуют "0" классу точности по ГОСТ Р 52033-2003.

Для предотвращения несанкционированного доступа к внутренним частям газоанализаторы GASBOX Autopower производится нанесение пломбирующей наклейки на стык боковых панелей.

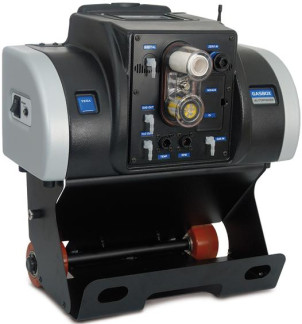

Фотография общего вида газоанализаторов GASBOX Autopower:

Программное обеспечение

Встроенное программное обеспечение «GASBOX» (далее - ПО) предназначено для взаимодействия узлов газоанализаторов GASBOX Autopower, обработки и вывода измеренных данных, а также управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

Поверка

осуществляется по МП АПМ 21-12 «Газоанализаторы GASBOX Autopower. Методика поверки».

Перечень основного оборудования необходимого для поверки:

-    ГСО № 5899-91 состава гексана в азоте;

-    ГСО № 8377-2003 состава газовой смеси СО, СО2, О2, С3Н8.

Сведения о методах измерений

Методика измерений приведена в документе: «Газоанализаторы GASBOX Autopower. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам GASBOX Autopower

1.    ГОСТ Р 52033-2003 «Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния»;

2.    Технический регламент «О безопасности колесных транспортных средств», утвержден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;

3.    Приказ Министерства промышленности и торговли Российской Федерации от 06 декабря 2011 г. №1677 («Об утверждении основных технических характеристик средств технического диагностирования и их перечня»);

4.    Техническая документация «TEXA S.p.A.», Италия.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
