| Номер в госреестре | 51458-12 |
| Наименование СИ | Системы капиллярного электрофореза |
| Обозначение типа СИ | P/ACE™ MDQ и PA 800 plus |
| Изготовитель | "Beckman Coulter, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы капиллярного электрофореза моделей P/ACETM MDQ и PA 800 plus предназначены для количественного и качественного определения состава проб водных и водноорганических растворов.
Принцип действия систем основан на разделении компонентов растворенной пробы в кварцевом капилляре под действием электрического поля и регистрации выходных сигналов, соответствующих каждому компоненту, на электрофореграмме.
Системы состоят из следующих основных элементов, собранных в едином корпусе:
- кварцевого капилляра, помещенного в картридж;
- устройства ввода пробы;
- высоковольтного блока;
- детектора (одного или нескольких из следующего списка):
фотометрического с переключаемой длиной волны; фотометрического с диодной матрицей; флуоресцентного с лазерным возбуждением.

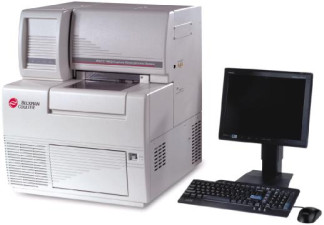

Конструктивно системы выполнены в виде настольных лабораторных приборов. Внешний вид систем показан на рисунках 1 и 2.
Системы оснащены автономным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные._
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 32 Karat | 32 Karat Software | 8.0 (для систем P/ACETM MDQ) | 7372fd8f | CRC32 |
| 9.1 (для систем PA 800 plus) | 948510c9bd1de9b64 e403413566c5c53 | MD5 |
К метрологически значимой части ПО, используемого для систем модели P/ACETMMDQ, относится исполняемый файл CSMain.exe.
К метрологически значимой части ПО, используемого для систем модели PA 800 plus, относится исполняемый файл CSMain.exe.
Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ получение электрофореграмм исследуемых проб;
■ обработка и хранение результатов измерений;
■ построение калибровочных зависимостей;
■ проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует категории С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Спектральный диапазон фотометрических детекторов, нм | От 190 до 600 |
| Рабочие длины волн фотометрического детектора с переключаемой длиной волны (стандартные фильтры), нм | 200, 214, 254, 280 |
| Длины волн возбуждения флуоресценции, нм | 488 или 635 |
| Диапазон относительных единиц при регистрации интенсивности флюоресценции, у.е. | от 0 до 1000 |
| Диапазон изменения рабочего напряжения на капилляре, кВ | от 1 до 30 |
| Предел обнаружения бензойной кислоты (при положительной полярности высоковольтного блока) при отношении сигнал/шум 3:1, мк^м3, не более | 1,0 |
| Предел обнаружения хлорид-ионов (при отрицательной полярности высоковольтного блока) при отношении сигнал/шум 3:1, мкг^м3, не более | 0,5 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала по времени миграции, % | 2 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала по площади пика (по 5 последовательным определениям), % | 5 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала за 8 часов работы, % | 10 |
| Напряжение питания переменного тока частотой (50±1 Гц), В | 220 +22-33 |
| Потребляемая мощность, В-А, не более: | |
| - модель P/ACETM MDQ | 570 |
| - модель PA 800 plus | 570 |
| Г абаритные размеры (ДхШхВ), мм, не более | |
| - модель P/ACETM MDQ | 569x613x689/927* |
| - модель PA 800 plus | 635x721x742/986* |
| Масса, кг, не более | |
| - модель P/ACETM MDQ | 70,5 |
| - модель PA 800 plus | 85,3 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 30 |
| - относительная влажность (при 25 °С), %, не более | От 10 до 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 5 |
* с открытой дверцей
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса системы в виде наклейки
• система капиллярного электрофореза;
• персональный компьютер с предустановленным программным обеспечением
32Karat
• руководство по эксплуатации
• методика поверки МП-242-1374-2012.
осуществляется в соответствии документом «МП-242-1374-2012. Системы капиллярного электрофореза моделей P/ACETM MDQ и PA 800 plus. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в 25.05.2012 года.
Основные средства поверки:
- государственный стандартный образец удельной энергии сгорания (бензойная кислота) ГСО 5504-90 (массовая доля бензойной кислоты не менее 99,99 %) или бензойная кислота «ч.д.а.» по ГОСТ 10521-78;
- государственный стандартный образец состава раствора хлорид-ионов ГСО 6687-93 (массовая концентрация 1 мг/см , ПГ ± 1 %).
приведены в руководстве по эксплуатации и, например, в следующих нормативных документах:
ГОСТ Р 52181-2003 Вода питьевая. Определение содержания анионов методами ионной хроматографии и капиллярного электрофореза.
ГОСТ Р 52347-2005 Комбикорма, комбикормовое сырье. Определение содержания аминокислот (лизина, метионина, треонина, цистина и триптофана) методом капиллярного электрофореза.
ГОСТ Р 52730-2007 Вода питьевая. Методы определения содержания 2,4-Д ГОСТ Р 52741-2007 Премиксы. Определение содержания витаминов: В1 (тиаминхло-рида), В2 (рибофлавина), В3 (пантотеновой кислоты), В5 (никотиновой кислоты и никотина-мида), В6 (пиридоксина), Вс (фолиевой кислоты), С (аскорбиновой кислоты) методом капиллярного электрофореза.
ГОСТ Р 53193-2008 Напитки алкогольные и безалкогольные. Определение кофеина, аскорбиновой кислоты и ее солей, консервантов и подсластителей методом капиллярного электрофореза.
ГОСТ Р 53887-2010 Вода. Методы определения содержания катионов (аммония, бария, калия, кальция, лития, магния, натрия, стронция) с использованием капиллярного электрофореза.
Нормативные и технические документы, устанавливающие требования к системам ка-
TM
пиллярного электрофореза моделей P/ACE MDQ и PA 800 plus
Техническая документация фирмы-изготовителя
при осуществлении деятельности в области ветеринарии и охраны окружающей среды и при оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 56 |
| Поверителей | 12 |
| Актуальность данных | 17.09.2024 |
