| Номер в госреестре | 51466-12 |
| Наименование СИ | Виброанализаторы портативные |
| Обозначение типа СИ | Scout 100 и Scout 140 |
| Изготовитель | "Bently Nevada, LLC", США; Фирма "Bently Nevada, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброанализаторы портативные моделей Scout 100 и Scout 140 (далее -виброанализаторы) предназначены для измерения характеристик абсолютной и относительной вибрации, скорости вращения валов, а также проведения спектрального анализа динамических сигналов.
Виброанализаторы представляют собой двух или четырехканальные приборы, принцип действия которых основан на преобразовании аналоговых сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке. В качестве первичных преобразователей могут использоваться акселерометры, велосиметры, вихретоковые преобразователи, тахометры, а также преобразователи с выходом по напряжению или току. Виброанализаторы позволяют осуществлять спектральный анализ на основе быстрого преобразования Фурье (БПФ), а также осуществлять двухплоскостную балансировку. Виброанализаторы модели Scout 100 имеют два измерительных канала, модель Scout 140 -четыре измерительных канала.
Виброанализаторы снабжены жидкокристаллическим дисплеем.

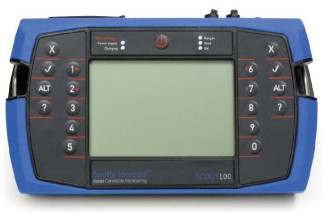

Внешний вид виброанализатора представлен на рисунке 1.
Виброанализаторы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное программное обеспечение представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение Ascent 2011 Level 2, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать и сохранять результаты измерений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Таблица 1 - Характеристики ПО
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Внешнее | Ascent 2011 Level 2 | 11.4.2 | - | - |
| Встроенное | Микропро грамма | 11.4.0 | - | - |
Основные метрологические и технические характеристики виброанализаторов приведены в таблице 2.
Таблица 2.
| Наименование характеристики | Значение характеристики |
| Диапазоны входного напряжения по каналу измерения постоянного тока, В | от -20 до +20 включ. от 0 до +20 включ. от -10 до +10 включ. от -20 до 0 включ. |
| Диапазон измерения напряжения переменного тока, В | от 0,1 до 6 включ. |
| Диапазон измерения числа оборотов по каналу тахометра, об/мин (Гц) | от 10 до 300000 включ. (от 0,2 до 5000 включ.) |
| Диапазон частот напряжения переменного тока, Гц | от 1 до 40000 включ. |
| Пределы допускаемой основной относительной погрешности канала измерения напряжения постоянного тока, % (дБ) | ± 1 (0,1) |
| Пределы допускаемой основной относительной погрешности канала измерения напряжения переменного тока на базовой частоте, % (дБ) | ± 1 (0,1) |
| Неравномерность амплитудно-частотной характеристики в диапазонах частот, дБ, не более от 10 до 15000 Гц включ. от 1 до 40000 Гц включ. | ±0,1 ±3 |
| Пределы допускаемой основной абсолютной погрешности канала измерения числа оборотов, об/мин | 1 |
| Напряжение питания постоянного тока, В | 7,4 |
| Потребляемая мощность, В • А, не более | 10 |
| Время непрерывной работы, ч, не более | 10 |
| Срок службы, лет, не менее | 8 |
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: - диапазон рабочих температур, °С - диапазон температур при хранении, °С - относительная влажность воздуха без конденсации, % | от -10 до 50 включ. от -20 до 60 включ. до 95 |
| Интерфейс связи с компьютером | USB/Ethernet |
| Габаритные размеры (длинахширинахвысота), мм, не более | 252x148x60 |
| Масса, кг, не более | 1,2 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на виброанализатор клеится наклейка с изображением знака утверждения типа.
Таблица 3 - Комплектность
| №№ пп | Наименование изделия | Кол-во |
| 1 | Виброанализатор портативный модель Scout 100 (Scout 140) | 1 шт. |
| 2 | Встроенное ПО Ascent | 1 шт. |
| 3 | Внешнее ПО * | 1 шт. |
| 4 | Руководство по эксплуатации совмещенное с паспортом | 1 шт. |
| 5 | Методика поверки | 1 шт. |
* - поставляется по требованию заказчика
осуществляется в соответствии с документом МП 51466-12 «Виброанализаторы портативные моделей Scout 100 и Scout 140. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2012 г.
Основные средства поверки:
калибратор универсальный 9100 (Госреестр СИ № 25985-09) (диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, погрешность 0,004%; диапазон воспроизведения напряжения переменного тока от 0 до 1050 В, погрешность 0,025%; диапазон воспроизведения частоты от 0 Гц до 10 МГц, погрешность 0,0025 %)
Методика (методы) измерений приведены в руководстве по эксплуатации «Виброанализаторы портативные моделей Scout 100 и Scout 140. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к виброанализаторам портативным моделей Scout 100 и Scout 140
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
