| Номер в госреестре | 51467-12 |
| Наименование СИ | Установки |
| Обозначение типа СИ | МИКРОН |
| Изготовитель | ООО "НПП ЭнергоЭлектроника", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 12.10.2017 |
| МПИ (интервал между поверками) | 1 год - для установок с погрешностью формирования переменного тока и напряжения от ±0,15 % до ±0,4 %; 3 года - для установок с погрешностью от ±0,5 % до ±1 % |
| Описание типа | скачать |
Установки МИКРОН предназначены для формирования и измерений сигналов переменного тока и напряжения, а также для измерений временных интервалов.
Для формирования синусоидальных сигналов в установку МИКРОН встроен задающий генератор. Задающий генератор установки управляется соответствующими сигналами от регуляторов, расположенных на лицевой панели.
Выходные сигналы синусоидальной формы с задающего генератора подаются на силовые модули токовые и силовые модули напряжения.
Силовые модули токовые и силовые модули напряжения питаются постоянным напряжением, формируемым блоком питания установки. Питание установки осуществляется от сети переменного тока напряжением 220 В.
Выходы силовых модулей подсоединены непосредственно к выходным клеммам установки и измерительному модулю. Результаты измерений токов и напряжений выводятся с измерительного модуля на жидкокристаллический дисплей, расположенный на лицевой панели установки.
Для измерения временных интервалов в установке МИКРОН имеется встроенный аппаратный миллисекундомер. Запуск и останов миллисекундомера возможен независимо от работы других модулей установки.
Результаты измерений токов, напряжений и временных интервалов выводятся с измерительного модуля на жидкокристаллический дисплей, расположенный на лицевой панели установки.

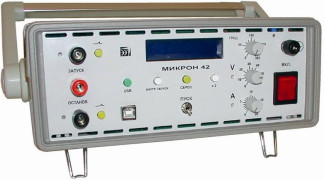

Конструктивно установка МИКРОН выполнена в унифицированном корпусе приборного типа, укомплектованного ручкой для наклона и переноса. На лицевой панели установки расположены органы управления и отображения информации.
Установки МИКРОН имеют несколько вариантов исполнения с обозначением МИКРОН XN, различающиеся количеством выходных каналов, наличием миллисекундомера и величинами формируемых параметров:
- Однофазные МИКРОН 1N
- Трехфазные МИКРОН 3N
- Трехфазные с миллисекундомером МИКРОН 4N
- Шестиканальные МИКРОН 6N
- Многоканальные (более 6 каналов) МИКРОН 8N
Основные метрологические и технические характеристики всех модификаций установок МИКРОН совпадают.
Работа установок МИКРОН осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от установок не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части установки, работая совместно, обеспечивают заявленные точности результатов измерений.
Встроенное ПО каждого экземпляра установки содержит расчетную формулу и коэффициенты, учитывающие конструктивные особенности установки. С помощью этих коэффициентов осуществляется преобразование управляющих сигналов, управляющих задающими генераторами.
После изготовления установки доступ к встроенному ПО со стороны оператора, других технических и программных средств полностью исключён (производится активация
встроенных средств защиты микропроцессора). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Основные характеристики установок МИКРОН представлены в таблице 1. Таблица 1.
| Наименование характеристики | Значение характеристики |
| Напряжение переменного тока, фазное, В | 0 - 250 |
| Предел допускаемой приведенной погрешности формирования напряжения переменного тока, % | ± 0,15; ± 0,25; ± 0,4; ± 0,5; ± 0,6; ± 1 |
| Сила переменного тока, фазная, А | 0 - 20 |
| Наименование характеристики | Значение характеристики |
| Предел допускаемой приведенной погрешности формирования силы переменного тока, % | ± 0,15; ± 0,25; ± 0,4; ± 0,5; ± 0,6; ± 1 |
| Частота формируемого сигнала, Гц | 45 - 65 |
| Предел допускаемой приведенной погрешности частоты формируемого сигнала, % | ± 0,15; ± 0,25; ± 0,4; ± 0,5; ± 0,6; ± 1 |
| Измерение временных интервалов, с | 0 - 100 |
| Предел допускаемой приведенной погрешности измерений временных интервалов, % | ± 0,15; ± 0,25; ± 0,4; ± 0,5; ± 0,6; ± 1 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от 0 до плюс 35 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Г абаритные размеры, мм, не более (ширина х длина х высота) | 400х320х280 |
| Масса, кг, не более | 10 |
Знак утверждения типа наносится на заднюю панель прибора методом наклейки и на первый лист эксплуатационной документации методом печати.
| № | Наименование | Номер документа | Кол-во |
| 1 | Установка МИКРОН | - | 1 |
| 2 | Набор соединительных проводов | - | 1 |
| 3 | Руководство по эксплуатации | РЭ 4222-005-62575751-2010 | 1 |
| 4 | Методика поверки* | МП 4222-005-62575751-2011 | 1 |
| 5 | Паспорт | - | 1 |
| 6 | У паковочная коробка | - | 1 |
* - поставляется по требованию заказчика.
осуществляется по документу МП 4222-005-62575751-2011. Установка МИКРОН. Методика поверки, утвержденному ГЦИ СИ ФБУ «УРАЛТЕСТ» 30 марта 2012 г.
Эталоны:
1. Прибор электроизмерительный эталонный многофункциональный «Энергомонитор 3.1»:
0-480 В ±[0.01+0.005*|(Цн/и)-1] %;
0-18А ±[0.01+0.005*|([н/[)-1] %;
40 Гц ... 70 Гц ±0,003 Гц.
2. Частотомер Ч3-63: 20 нс - 7000 с ± 0,3 мс.
«Установка МИКРОН XN. Руководство по эксплуатации. РЭ 4222-005-62575751-2010».
Нормативные и технические документы, устанавливающие требования к установке МИКРОН
1. ТУ 4222-003-62575751-2010. Установка МИКРОН. Технические условия.
2. ГОСТ 8.132-74 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04.300 А в диапазоне частот 0,1.300 МГц.
3. ГОСТ 8.648-08 ГСИ. Государственная поверочная схема для средств измерений переменно-
2 9
го электрического напряжения до 1000 В в диапазоне частот1 10 .210 Гц.
4. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
5. МП 4222-005-62575751-2011. Установка МИКРОН. Методика поверки (утверждена ГЦИ СИ ФБУ «УРАЛТЕСТ» 30 марта 2012).
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 09.12.2024 |
