| Номер в госреестре | 51468-12 |
| Наименование СИ | Дозиметры индивидуальные |
| Обозначение типа СИ | ДКГ-01М1 |
| Изготовитель | ПАО "Приборный завод "Сигнал", г.Обнинск |
| Год регистрации | 2012 |
| Срок свидетельства | 12.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозиметры индивидуальные ДКГ-01М1 (далее - дозиметры) предназначены для измерений экспозиционной дозы (Р) и мощности экспозиционной дозы (Р/ч) гамма-излучения.
Конструктивно дозиметр выполнен в герметичном корпусе. В качестве детектора гамма-излучения используется газоразрядный счетчик СБМ-21.
Принцип действия дозиметров основан на преобразовании частоты импульсов от детектора гамма-излучения в числовые значения мощности экспозиционной дозы и накапливаемой экспозиционной дозы.
Предусмотрена возможность установки порогов сигнализации мощности экспозиционной дозы и экспозиционной дозы, установки кода защиты (пароля) от несанкционированного считывания информации, выбора единиц измерений (Р, Гр, Зв) для соответствующего вида излучения.
Считывание результатов измерений дозы и мощности экспозиционной дозы может осуществляться с использованием программного обеспечения (ПО), установливаемого на ПЭВМ (ПО в комплект поставки не входит).
При подключении ПЭВМ необходимо использовать устройство считывания УС-01 (в комплект поставки не входит).

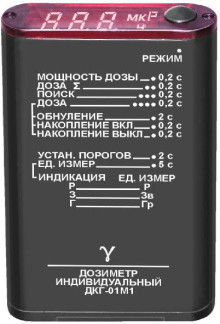

Внешний вид дозиметра приведён на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.
РЕЖИМ
МОЩНОСТЬ ДОЗЫ _• 0,2 с
ДОЗА Z_..0,2 с
ПОИСК_... 0,2 с
ДОЗА_•... 0,2 с
Г
Е ОБНУЛЕНИЕ_.2 с
НАКОПЛЕНИЕ ВКЛ_. 0,2 с
НАКОПЛЕНИЕ ВЫКП_. 0,2 с
УСТАН. ПОРОГОВ_.2 с
гЕД. ИЗМЕР_. 5 с
LИНДИКАЦИЯ ЕД. ИЗМЕР
Р_ Р
3_Зв
Г-Гр
ДОЗИМЕТР
ИНДИВИДУАЛЬНЫЙ
L
ДКГ-01М1
место нанесения знака утверждения типа
РЕЖИМ ИНДИКАЦИЯ
МОЩНОСТЬ ДОЗЫ_Ю с
ДОЗА £_Юс
ПОИСК_60 с
гДОЗА_10 с
^НАКОПЛЕНИЕ ВКЛ :• ■•НАКОПЛЕНИЕ ВЫКЛ
20 г.
Рисунок 2 - Места пломбировки и нанесения знака утверждения типа
Метрологически значимая часть ПО дозиметров представляет программный продукт «DKG-s-IKl». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| DKG-s-IKl | DKG-s-IKl | 1 | 19F74C7D | CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики дозиметров не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО дозиметров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики дозиметров приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон энергий регистрируемого гамма-излучения, МэВ | от 0,06 до 1,25 |
| Диапазон измерений мощности экспозиционной дозы, Р/ч | от 1-10-5 до 99,9 |
| Диапазон измерений экспозиционной дозы, Р | от 1-10-6 до 999 |
| Пределы допускаемой основной относительной погрешности (при доверительной вероятности 0,95) измерений мощности экспозиционной дозы | ± 20 |
| Пределы допускаемой основной относительной погрешности (при доверительной вероятности 0,95) измерений экспозиционной дозы | ± 20 |
| Энергетическая зависимость во всем диапазоне регистрируемых энергий гамма-излучения относительно энергии радионуклида цезий-137, % | ± 20 |
| Анизотропия чувствительности при энергии гамма-излучения радионуклида цезий-137 относительно направления градуировки в углах детектирования ± 60°, % | ± 20 |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой дополнительной относительной погрешности измерений дозы и мощности экспозиционной дозы в интервале температур от минус 40 до 55 °С на каждые 10 °С изменения температуры, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений дозы и мощности экспозиционной дозы при воздействии повышенной относительной влажности воздуха до 98 % при температуре 35 °С, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений дозы и мощности экспозиционной дозы при воздействии атмосферного пониженного давления 6-10 Па (450 мм рт. ст.), % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений дозы и мощности экспозиционной дозы при воздействии синусоидальной вибрации в диапазоне частот от 5 до 80 Гц с максимальной амплитудой ускорения 40 м/с2 (4 g), % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений дозы и мощности экспозиционной дозы при воздействии механических ударов одиночного действия с пиковым ударным ускорением 1000 м/с2 (100 g) при длительности действия ударного ускорения (3 ± 2) с, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений дозы и мощности экспозиционной дозы при изменении напряжения питания от 2,0 до 3,2 В относительно измерений при напряжении 2,9±0,05 В, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений дозы и мощности экспозиционной дозы при воздействии постоянного или переменного магнитных полей напряжённостью 400 А/м, %, не более | ±10 |
| Нестабильность показаний при измерении мощности экспозиционной дозы за 24 часа непрерывной работы, %, не более | ±5 |
| Время установления рабочего режима, с, не более | 15 |
| Питание | два элемента питания А286 (LR03) |
| Сила постоянного тока потребления, мА, не более: - в режиме измерений без индикации и звукового сигнала - в режимах индикации (при считывании показаний) - в режимах индикации со звуковым сигналом | 0,05 100 150 |
| Масса, кг | 0,065±0,005 |
| Габаритные размеры (высота х ширина х длина), мм, не более | 95х61х16 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % - пониженное атмосферное давление, Па (мм рт. ст.) | от минус 40 до 55 до 98 6-104 (450) |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус дозиметра фотохимическим способом.
Комплект поставки включает:
- дозиметр ДКГ-01М - 1 шт.1;
- комплект эксплуатационных документов Дна КГ-01М1 - 1 к-т;
- ПО на CD-диске (по заказу) - 1 шт.;
- устройство считывания УС-01 (по заказу) - 1 шт.;
- кабель для соединения устройства считывания УС-01 с ПЭВМ (по заказу) - 1 шт.;
- комплект эксплуатационных документов на УС-01 (по заказу) - 1 к-т.
осуществляется в соответствии с разделом 16 «Методика поверки» руководства по эксплуатации БКЛА.412113.005РЭ, утверждённому руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 24 сентября 2012 г.
Основное средство поверки:
- эталонная дозиметрическая установка 2 разряда по ГОСТ 8.034-82 типа КИС-НРД-МБМ, укомплектованная радионуклидными источниками цезий-137 или кобальт-60 (диапазон воспроизведения мощности экспозиционной дозы от 3-10-4 до 80 Р/ч, пределы допускаемой основной относительной погрешности ±7 %).
БКЛА.412113.005РЭ Дозиметр индивидуальный ДКГ-01М1. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к дозиметрам индивидуальным ДКГ-01М1
БКЛА.412113.005ТУ Дозиметр индивидуальный ДКГ-01М1. Технические условия.
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях, в том числе при выполнении работ по индивидуальному дозиметрическому контролю облучения персонала гамма-излучением с целью первичной диагностики степени тяжести лучевых поражений персонала, обеспечению радиационной безопасности в ходе эксплуатации радиоактивных источников и в процессе ликвидации последствий радиационных аварий.
