| Номер в госреестре | 51469-12 |
| Наименование СИ | Установки контрольно-измерительные многофункциональные автоматизированные для расшифровки снимков |
| Обозначение типа СИ | серии "НОРД" |
| Изготовитель | Общество с ограниченной ответственностью «НОРД-НДТ» (ООО «НОРД-НДТ»), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки контрольно-измерительные многофункциональные автоматизированные для расшифровки снимков серии «НОРД» (далее - установки) предназначены для измерения оптических плотностей согласно ГОСТ 7512-82, оцифровки, архивирования, автоматизированной оценки, расшифровки и протоколирования результатов контроля рентгеногаммаграфических снимков, получаемых в результате рентгеногаммаграфирования сварных соединений на промышленных объектах.
Принцип действия установки основан на получении изображений радиографического снимка при помощи оптического прибора, оцифровке изображения, измерения оптической плотности и последующей обработке изображения радиографического снимка в персональной электронно-вычислительной машине (ПЭВМ) с помощью программного обеспечения серии «НОРД». Установка комплектуется ПЭВМ настольного типа.
Установка позволяет отображать на экране персонального компьютера изображение радиографического снимка, сохранять изображение, создавать базы данных снимков, производить измерения оптических плотностей и геометрических размеров дефектов с целью определения пригодности снимка к расшифровке согласно ГОСТ 7512-82.

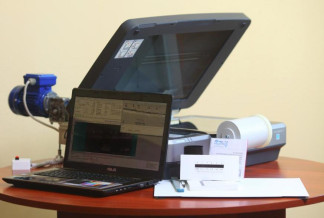

Конструктивно установка состоит из ПЭВМ, оптического прибора, слайд-адаптера. Слайд-адаптер предназначен для работы с оптически плотными прозрачными носителями формата А3 и позволяет обрабатывать радиографические снимки за один проход.
Установки различаются в зависимости от модификации.
| Модификация | Отличительные особенности |
| НОРД-АРХ | позволяет производить оцифровку, архивирование снимков и сопутствующей информации, предоставляет полный набор фильтров и инструментов для исследования снимка |
| НОРД-СТД | дополняет модификацию НОРД-АРХ функциями оценки качества снимка по ГОСТ 7512-82, поиска и расшифровки дефектов сварного соединения, протоколирования результатов контроля. Контроль ведется по следующим нормативным документам: ГОСТ 23055-78 и СП 62.13330.2011, ВСН 012-88, ПБ 03585-03. |
| НОРД-ГЗП | дополняет модификацию НОРД-СТД расшифровкой и протоколированием по СТО Газпром 2-2.4-083-2006 |
| НОРД-ТРН | дополняет модификацию НОРД-СТД расшифровкой и протоколированием по РД 153-34.1-003-01 (Транснефть). В соответствии с требованием к оборудованию неразрушающего контроля на объектах ОАО "АК "Транснефть" (ОТТ-75.180.00-КТН-046-12, п. 8.2.6) разрешающая способность: размер пикселя 72 мкм и менее; или 500 пикслелей на дюйм. |
Идентификационные данные ПО приведены в таблице 2. Таблица 2.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение НОРД-АРХ | НОРД-АРХ | 1.0 и выше | — | |
| Программное обеспечение НОРД-СТД | НОРД-СТД | 1.0 и выше | — | |
| Программное обеспечение НОРД- ГЗП | НОРД- ГЗП | 1.0 и выше | — | |
| Программное обеспечение НОРД-ТРН | НОРД-ТРН | 1.0 и выше | — | |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» согласно МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 3. Таблица 3.
| Наименование параметра | Значение параметра |
| Размер обрабатываемых радиографических снимков, длинахвысота, мм, не более | 300x400 |
| Диапазон измерения линейных размеров, мм | 0-400 |
| Дискретность отсчета при измерении линейных размеров, мм | 0,01 |
| Пределы абсолютной погрешности измерения линейных размеров, мм | ± 0,1 |
| Диапазон измерения оптической плотности, Б | 0, 6 •I- 3, 0 о |
| Дискретность отсчета при измерении оптической плотности, Б | 0,01 |
| Пределы абсолютной погрешности измерения оптической плотности, Б | ± 0,1 |
| Наименование параметра | Значение параметра | |
| Габаритные размеры, длинахширинахвысота, мм, не более: - сканера - слайд-модуля | 800x585x350 800x585x200 | |
| Масса, кг, не более: - сканера - слайд-модуля | 20 8 | |
| Питание (со стационарной ПЭВМ), напряжение, В частота, Гц | 220+33 50±1 | |
| Срок службы, лет, не менее | 10 | |
| Условия эксплуатации: температура окружающего воздуха, С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | 20±5 80 101,3±4 | |
Знак утверждения типаЗнак утверждения типа наносится на титульном листе паспорта в методом печати и на корпус оптического прибора с помощью наклейки. | правом верхнем углу | |
КомплектностьТаблица 4. | ||
| Наименование и условное обозначение | Кол-во, шт. | |
| Сканер | 1 шт. | |
| Слайд-адаптер | 1 шт. | |
| Персональный компьютер | 1* шт. | |
| Принтер | 1 шт. | |
| Набор мер оптической плотности | 1 шт. | |
| Тестовый снимок сварного соединения | 1 шт. | |
| Упаковка | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| * по требованию заказчика, возможна замена на ноутбук. | ||
осуществляется в соответствии с методикой поверки МП 5028-003-09296203-12 «Установки контрольно-измерительные многофункциональные автоматизированные для расшифровки снимков серии «НОРД». Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2012 г.
Основные средства поверки:
- Набор мер оптической плотности, где пределы измерений (0,20+5,0) Б, погрешность измерения ±0,04 Б в диапазоне (0,20+2,0) Б и ±0,8 в диапазоне (2,0+5,0) Б.
- Линейка по ГОСТ 427-75, диапазон измерений (0+500) мм
Нормативные и технические документы, устанавливающие требования к установкам контрольно-измерительным многофункциональным автоматизированным для расшифровки снимков серии «НОРД»
ТУ 5028-001-09296203-12 Установки контрольно-измерительные многофункциональные автоматизированные для расшифровки снимков серии «НОРД».
ГОСТ 7512-82 Соединения сварные. Радиографический метод.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
