Система измерительная - сеть опорная базисная активная "СНГО Москвы", 51471-12

Назначение

Система измерительная - сеть опорная базисная активная «СНГО Москвы» (далее по тексту - система) предназначена для измерений, закрепления на местности, хранения и передачи с заданной точностью координатной основы - пространственной и локальной топоцентрической (местной) систем координат на территории Москвы и Московской области.

Описание

Система представляет собой совокупность распределенных по территории Москвы и Московской области опорных базисных пунктов, оснащенных непрерывно действующими приемниками сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛО-НАСС и GPS и вычислительного центра (ВЦ), соединенного с опорными базисными пунктами проводными и/или беспроводными каналами связи.

Принцип действия системы основан на использовании метода относительного позиционирования по ГОСТ Р 53606-2009. Опорные базисные пункты производят непрерывный прием навигационных сигналов глобальных навигационных спутниковых систем, измерений их параметров, первичную обработку с использованием встроенного программного обеспечения и запись результатов, которые по каналам связи передаются в вычислительный центр системы. Вычислительный центр по результатам измерений опорных станций с помощью специального программного обеспечения определяет в режиме постобработки точные координаты пунктов системы в заданной системе координат и значения длин базисов между пунктами.

ГНСС-приемник пользователя, находящегося на пункте в зоне действия системы, определяет в автономном режиме приближенные значения координат своего местоположения, передает их по каналам связи в ВЦ. ВЦ на основе фиксированных и измеренных (текущих) координат ближайших к пользователю опорных станций системы формирует дифференциальные поправки и по запросу передает эти поправки на приемник пользователя. Приемник пользователя получает корректирующую информацию, отнесенную к пункту его установки, и, используя результаты своих измерений и полученную из вычислительного центра корректирующую информацию, вычисляет координаты с учетом поправок.

В состав системы входят:

-    девятнадцать опорных пунктов на территории Москвы и Московской области (Восточная, Западная, Зеленоград, Лавочкина, Курьяново, Люберецкая, Мосгоргео-трест, Южное Бутово, Рублёвская, Истринский МВК, Вороново, Софрино, Наро-Фоминск, Чехов, Раменское, Дмитров, Г олицыно, Домодедово, Ногинск);

-    девятнадцать приемников сигналов ГНСС, в том числе:

•    10 комплектов аппаратуры геодезической спутниковой Leica GR10 (Регистрационный номер 46978-11), восемь из них составляют комплект эталонный приемников сигналов ГНСС GR10-E1, заводские номера: 1700810, 1700824, 1700825, 1700829, 1700832, 1700841, 1700844, 1700848, предназначенный для поверки системы;

•    2 комплекта GPS-станций опорных спутниковых геодезических двухчастотных GRX 1200 Pro (Регистрационный номер 27986-04);

•    7 комплектов аппаратуры геодезической спутниковой Leica GRX1200+GNSS (Регистрационный номер 40888-09);

основной и резервный ВЦ, расположенные в г. Москва, Ленинградский проспект, д.11 и ул. Лавочкина, д.23.

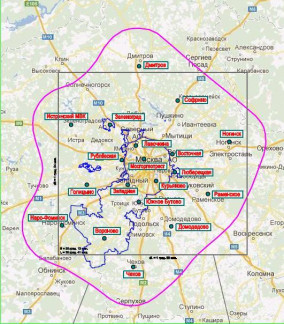

На рисунке 1 показана схема расположения опорных базисных пунктов системы.

Программное обеспечение

Программное обеспечение (ПО) составляет пакет программ Leica GNSS Spider и Leica GeoMos. ПО выполняет функции вычислительного центра системы; поддерживает стандартные форматы выходных потоков RTCM 3 и RTCM SC-104, а также форматы Leica: CMR, CMR+ и CMRx; вырабатывает дифференциальные поправки, необходимые для определения местоположения пользователя при проведении измерений на территории Москвы и Московской области. Сетевые модули поддерживают пользователей системы. Формирование потоков данных осуществляется в форматах RTCM 3.1. Измерительная информация с опорных станций системы сохраняется в файлах форматов RINEX.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики системы приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится предприятием-владельцем на Руководство по эксплуатации типографским способом.

Комплектность

Комплект поставки системы приведен в таблице 3 Таблица 3

Поверка

осуществляется в соответствии с документом МП 51471-12 «Инструкция. Система измерительная - сеть опорная базисная активная «СНГО Москвы». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 25.05.2012 г.

Основные средства поверки:

- комплект эталонный приемников сигналов ГНСС GR10-E1 (Регистрационный номер 50684-12), пределы систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки ± 1 мм.

Сведения о методах измерений

Система измерительная - сеть опорная базисная активная «СНГО Москвы». Руководство по эксплуатации. Раздел 1.

Нормативные и технические документы, устанавливающие требования к системе измерительной - сети опорной базисной активной «СНГО Москвы»

1    ГОСТ Р 8.1950 - 2011 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для координатно-временных средств измерений;

2    ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».

Рекомендации к применению

При осуществлении геодезической деятельности.
