Номер в госреестре | 51473-12 |
Наименование СИ | Измерители параметров движения |
Обозначение типа СИ | БЛОК |
Изготовитель | ООО "НПО САУТ", г.Екатеринбург |
Год регистрации | 2012 |
Срок свидетельства | 12.10.2017 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Измерители параметров движения БЛОК (далее - измерители) предназначены для измерений скорости и расстояния.
Измерители входят в состав безопасного локомотивного объединенного комплекса БЛОК, предназначенного для обеспечения безопасности движения поездов и автоматизации процесса расшифровки результатов записи параметров движения поездов и обеспечения достоверности расшифровки.
Измерители выполняют автоматическое измерение и контроль фактической скорости движения и пройденного расстояния (пути).
Конструкция измерителей представляет собой четыре узла связанных функционально:
- три ячейки (ВС САУТ, ПТК и ЭК СНС), устанавливаемые в шкафах;
- блок БС-ДПС/М.
Принцип действия измерителей заключается в преобразовании электрических импульсов, поступающих от датчиков угла поворота (первичных преобразователей) и программном вычислении блоком БС-ДПС/М пройденного пути по количеству импульсов, а скорости -по их частоте.
Измерители рассчитаны на работу с двумя датчиками угла поворота, имеющими по два выхода каждый, и диаметрами бандажей колёсных пар от 800 до 1300 мм.
БС-ДПС/М также вычисляет и передает в линию связи направление вращения обоих датчиков угла поворота, сигналы исправности по каждому и номер выбранного в данный момент датчика. Программа обработки непрерывно анализирует исправности каналов обоих датчиков.
Измерители имеют две модификации, отличающиеся исполнениями блока БС-ДПС/М:
- БС-ДПС/М-CAN;
- БС-ДПС/М-БСЗ-CAN.

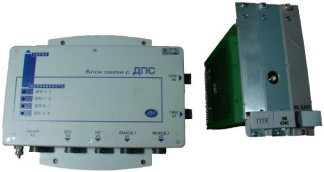

Фотография общего вида приведена на рисунке 1.
Программное обеспечение (далее - ПО) обеспечивает управление режимами работы измерителей и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и расстояния (пути).
Идентификационные данные метрологически значимого ПО, представлены в таблице
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
прошивка ЭК СНС | EK1M24NM.H EX | версия 24 | FA | Арифметическая сумма слов программы |
прошивка ПТК | PTK.fla | версия 2 | 2F | |
прошивка ВС САУТ | cpu5.bin | версия 24 | C3 | |
прошивка БС-ДПС/М | DPS_CAN.FLA | версия 126 | 94 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010.
Основные метрологические и технические характеристики представлены в таблице 2. Таблица 2
Наименование параметра | Значение |
Диапазон измерений скорости, км/ч | от 0 до 300 |
Диапазон измерений расстояния (пути), м | от 0 до 6777215 |
Пределы допускаемой абсолютной погрешности измерений скорости, км/ч | ± 1,2 |
Пределы допускаемой абсолютной погрешности измерений расстояния (пути), м | ± (1+1,25-10-3^изм), где ^вм -измеренное значение пути, м |
Количество каналов связи RS-485, шт. | 1 |
Количество каналов связи CAN, шт. | 1 |
Сопротивление изоляции цепей питания при нормальных условиях, МОм, не менее | 100 |
Масса, кг, не более - для блока БС-ДПС/М; - для ячеек ВС САУТ, ПТК и ЭК СНС | 1,6 0,15 |
Г абаритные размеры, мм, не более - для блока БС-ДПС/М; - для ячеек ВС САУТ, ПТК и ЭК СНС | 260x210x45 190x130x25 |
Диапазон рабочих температур, °С | от минус 40 до плюс 50 |
Напряжение питания, В | 50 ± 5 |
Примечание. Метрологические характеристики указаны без учёта погрешностей датчиков угла поворота и износа колёсной пары в процессе эксплуатации. |
Знак утверждения типа наносится в виде наклейки на переднюю панель блока БС-ДПС/М, а также типографским способом на титульный лист паспорта в центре.
Комплектность представлена в таблице 3. Таблица 3
Наименование | Обозначение | Примечание |
ячейка ЭК СНС | 36905-129-00 | 1 шт. |
ячейка ПТК | 36905-420-00 | 1 шт. |
ячейка ВС САУТ | 36905-124-00 | 1 шт. |
блок БС-ДПС/М | 01Б.01.00.00 ТУ (ПЮЯИ.426436.007 ТУ) | 1 шт. |
паспорт | 1 шт. | |
методика поверки | по отдельному заказу |
осуществляется по документу МП 51473-12 «Измеритель параметров движения БЛОК. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 29 декабря 2011 года.
Основное рекомендуемое средство поверки:
- частотомер электронно-счетный Ч3-85/3.
Методика измерений приведена в разделе 4 паспорта.
Нормативные документы, устанавливающие требования к измерителям параметров движения БЛОК
1. ГОСТ 8.288-78 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений угловой скорости в диапазоне 5-10-8...2>10-4 рад/с.
2. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Ы0-6...50 м и длин волн в диапазоне 0,2.50 мкм.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Зарегистрировано поверок | 2111 |
Поверителей | 3 |
Актуальность данных | 22.11.2024 |
