Теодолиты Hilti POT 10, 51476-12

Назначение

Теодолиты Hilti POT 10 (далее теодолиты) предназначены для измерения вертикальных и горизонтальных углов.

Описание

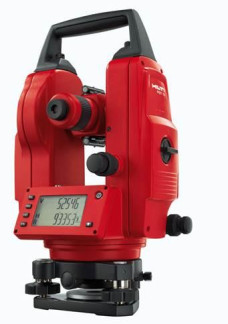

Теодолиты Hilti POT 10 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях.

Углы поворота зрительной трубы в горизонтальной и вертикальной плоскостях измеряются оптическими датчиками углов. Результаты измерений выводятся на сегментный дисплей, расположенный на передней панели.

Теодолит оснащён горизонтальным и вертикальным кругом с цифровой шкалой и одним электронным уровнем (1-осевой компенсатор) для точного определения вертикальных углов и измерения углов наклона.

Конструктивно теодолиты Hilti POT 10 выполнены единым блоком и состоит из следующих частей: подставки, зрительной трубы, лимба, алидады, круглого уровня, наводящих и закрепительных винтов. Подставка - нижняя часть теодолита снабжена тремя подъемными винтами и предназначена для установки прибора в горизонтальное положение. В подставке расположена ось горизонтального лимба теодолита с круговой угломерной шкалой с ценой деления нанесенной по часовой стрелке от 0° до 360°. Лимб наглухо скреплен с вертикальной осью теодолита. Для вращения в горизонтальной плоскости лимб имеет закрепительный и наводящий винты. Вертикальная ось алидады входит в полую ось лимба и таким образом она соединена с ним соосно. Алидада имеет закрепительный и наводящий винты, что позволяет вращать ее в горизонтальной плоскости относительно неподвижного лимба. В колонках теодолита находится его горизонтальная ось, которая наглухо скреплена с вертикальным кругом, предназначенный для измерения вертикальных углов, и, в отличие от горизонтального, имеет секторную оцифровку, т. е. для положения «круг лево» (КЛ) будет иметь знак «+» для положительных углов наклона и знак «-» - для отрицательных. При положении «круг право» (КП) знаки при цифрах будут обратными. Положение КЛ означает, что вертикальный круг относительно наблюдателя находится слева от зрительной трубы, а при положении КП - справа. Положение вертикального круга меняют переводом зрительной трубы через зенит. Зрительная труба также наглухо закреплена на горизонтальной оси прибора и предназначена для визирования на объекты. Она состоит из смотрированных в общем корпусе объектива, фокусирующей линзы, окуляра и расположенной перед ним визирной сетки, которая выгравирована на стеклянной пластинке. Основные штрихи сетки взаимно перпендикулярны, они предназначены для наведения зрительной трубы на объект в горизонтальной и вертикальной плоскостях. Кроме основных штрихов, имеются крайние горизонтальные дальномерные штрихи, предназначенные для определения расстояний по рейке. Для вращения вертикальной плоскости зрительная труба имеет закрепительный и наводящий винты. Таким образом, этими винтами и винтами алидады или лимба зрительную трубу можно наводить на любую точку в пространстве.

Программное обеспечение

Приборы оснащены программным обеспечением Hilti POT 10 Theodolite.

Вычислительный алгоритм Hilti POT 10 Theodolite расположен в заранее скомпилированных бинарных файлах. Hilti POT 10 Theodolite блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты._

Программное обеспечение - внутреннее (прошивка). Средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения приборов соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации теодолита типографским методом, на теодолит методом наклейки.

Комплектность

В комплект поставки входят:

1.    Теодолит

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1экз.

-    1 шт.

2.    Блок питания, вкл. кабель для зарядного устройства

3.    Зарядное устройство

4.    Батарея литий - ионная, напряжение 3,8 В

5.    Набор для настройки

6.    Руководство по эксплуатации

7.    Чемодан Hilti

Поверка

осуществляется в соответствии с документом в соответствии с рекомендацией Р 50.2.024-2002 «ГСИ. Теодолиты и другие геодезические угломерные приборы. Методика поверки».

Сведения о методах измерений

Метод измерений изложен в разделе 8 «Эксплуатация» руководства по эксплуатации «Теодолиты Hilti POT 10».

Нормативные и технические документы, устанавливающие требования к теодолитам Hilti POT 10

1.    ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»

2.    Техническая документация фирмы «Hilti Corporation», Лихтенштейн.

Рекомендации к применению

Осуществление геодезической и картографической деятельности.
