| Номер в госреестре | 51478-12 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | ШЦ-I Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-III Diapazon |
| Изготовитель | "Diapazon JSC", КНР |
| Год регистрации | 2012 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

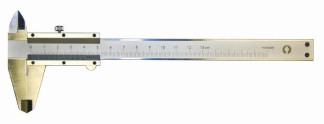

Штангенциркули типов ТТТЦ-Т Diapazon, ШЦЦ-I Diapazon, ТТТЦ-ТТ Diapazon, ШЦ-ТТТ Diapazon (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин в машиностроении, приборостроении и других отраслях промышленности.
О Штангенциркули выпускаются под торговой маркой «Diapazon».
- Товарный знак «Diapazon» наносится на паспорт штангенциркулей типографским методом, на штангу или рамку и на футляр штангенциркулей краской или методом лазерной маркировки.
Штангенциркули изготавливаются следующих типов:
- ШЦ-Т, ШЦ-ТТ, ШЦ-ТТТ - с отсчетом по нониусу,
- ШЦЦ-I - с цифровым отсчетным устройством.
Принцип действия штангенциркулей ШЦ-Т, ШЦ-ТТ, ШЦ-ТТТ - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке.
Принцип действия штангенциркуля ШЦЦ-I - механический. Отсчет размеров производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch).
Штангенциркули ТТТЦ-Т, ШЦЦ-I состоят из штанги, рамки, стопорного винта, глубиномера, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.
Штангенциркули ШЦ-ТТ состоят из штанги, рамки, стопорного винта, губок с кромочными измерительными поверхностями для измерений наружных размеров (для ШЦ-ТТ) или без них (ШЦ-ТТТ), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно, устройства тонкой регулировки рамки.
Штангенциркули типа ТТТТЩ-Т Diapazon имеют в своем составе встроенное программное обеспечение, записанное на микрочипе._
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| spq_dat | spq_dat | v.1.0.0.1 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
| Тип штанген циркуля | Диапазон измерений наружных размеров и глубины, мм | Диапазон измерений внутренних размеров, мм | Значение отсчета по нониусу (шаг дискретности цифрового отсчетного устройства), мм | Пределы допускаемой абсолютной погрешности, мм |
| ШЦ - I | от 0 до 125 вкл. | от 10 до 125 вкл. | 0,05; 0,10 | ± 0,05 |
| от 0 до 150 вкл. | от 10 до 150 вкл. | 0,05; 0,10 | ± 0,05 | |
| от 0 до 200 вкл. | от 10 до 200 вкл. | 0,05; 0,10 | ± 0,05 | |
| от 0 до 250 вкл. | от 10 до 250 вкл. | 0,05; 0,10 | ± 0,05 | |
| от 0 до 300 вкл. | от 10 до 300 вкл. | 0,05; 0,10 | ± 0,05 | |
| IIIIIII - Т | от 0 до 125 вкл. | от 10 до 125 вкл. | 0,01 | ± 0,03 |
| от 0 до 150 вкл. | от 10 до 150 вкл. | 0,01 | ± 0,03 | |
| от 0 до 200 вкл. | от 10 до 200 вкл. | 0,01 | ± 0,03 | |
| от 0 до 250 вкл. | от 10 до 250 вкл. | 0,01 | ± 0,03 | |
| от 0 до 300 вкл. | от 10 до 300 вкл. | 0,01 | ± 0,03 | |
| ШЦ-ТТ | от 0 до 200 вкл. | от 10 до 200 вкл. | 0,05 | ± 0,05 |
| от 0 до 250 вкл. | от 10 до 250 вкл. | 0,05 | ± 0,05 | |
| от 0 до 300 вкл. | от 10 до 300 вкл. | 0,05 | ± 0,05 | |
| от 0 до 400 вкл. | от 20 до 400 вкл. | 0,05 | ± 0,06 | |
| от 0 до 500 вкл. | от 20 до 500 вкл. | 0,05 | ± 0,07 | |
| от 0 до 630 вкл. | от 20 до 630 вкл. | 0,05 | ± 0,09 | |
| от 0 до 800 вкл. | от 20 до 800 вкл. | 0,05 | ± 0,10 | |
| от 0 до 1000 вкл. | от 20 до 1000 вкл. | 0,05 | ± 0,12 | |
| от 0 до 1600 вкл. | от 20 до 1600 вкл. | 0,05 | ± 0,18 | |
| от 0 до 2000 вкл. | от 20 до 2000 вкл. | 0,05 | ± 0,22 | |
| ШЦ-ТТТ | от 0 до 400 вкл. | от 15 до 400 вкл. | 0,05 | ± 0,05 |
| от 0 до 500 вкл. | от 15 до 500 вкл. | 0,05 | ± 0,10 | |
| от 0 до 630 вкл. | от 20 до 630 вкл. | 0,05 | ± 0,09 | |
| от 0 до 800 вкл. | от 20 до 800 вкл. | 0,05 | ± 0,10 | |
| от 0 до 1000 вкл. | от 20 до 1000 вкл. | 0,05 | ± 0,12 | |
| от 0 до 1600 вкл. | от 20 до 1600 вкл. | 0,05 | ± 0,18 | |
| от 0 до 2000 вкл. | от 20 до 2000 вкл. | 0,05 | ± 0,22 |
Шероховатость рабочих измерительных поверхностей Ra=0,32 мкм;
Шероховатость нерабочих измерительных поверхностей Ra=0,63 мкм;
Диапазон рабочих температур от +10 до +40 °С;
Относительная влажность воздуха не более 80 % при температуре +20 °С.
Знак утверждения типа наносится на футляр штангенциркуля методом наклейки и в правом верхнем углу на паспорта типографским методом.
| Наименование | Количество |
| штангенциркуль типа, ТТТТТ-Т или ТТТТТТТ-Т, или ТТТТТ-ТТ, или ТТТТТ-ТП | 1 шт. |
| элемент питания (для ШЦЦ-Т) | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 51478-12 «Штангенциркули типов ТТТТТ-Т Diapazon, ШЦЦ-Т Diapazon, ШЦ-ТТ Diapazon, ШЦ-ТТТ Diapazon. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные образцовые 5-го разряда по МИ 1604-87 или класса точности 3 по ГОСТ 9038-90;
- микрометр типа МК 25 мм, класс точности 2 по ГОСТ 6507-90.
Метод измерений изложен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативная и техническая документация, устанавливающая требования к штангенциркулям типов ШЦ-1 Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-III Diapazon
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
