| Номер в госреестре | 51480-12 |
| Наименование СИ | Штангенциркули цифровые |
| Обозначение типа СИ | MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 17.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок и т.д. в цехах и лабораториях всех отраслей машиностроительного комплекса.
Штангенциркули состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического экрана, зажимающего элемента, глубиномера (кроме MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW), губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров (кроме MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW), встроенного источника питания.
Результаты измерений выводятся на жидкокристаллический экран, а также могут обрабатываться на компьютере, подключенном к прибору через USB-порт и интерфейсы RS232C и Digimatic.
В рамку штангенциркулей встроены кнопки, с помощью которых осуществляется ряд функций, такие как кнопка выбора единиц измерений миллиметры или дюймы (mm/inch), включения и выключения (OI). У штангенциркулей MarCal 16 EWR-BA, MarCal 16 EWR-SI, MarCal 16 EWR-AI имеется дополнительная кнопка установки индикации на нуль (PR).
Модели штангенциркулей отличаются между собой назначением и конструктивным исполнением измерительных губок.

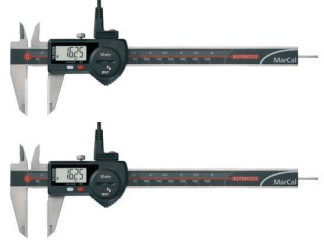

Штангенциркули MarCal 16 EWR-C (рис. 1) имеют керамические вставки в измерительные поверхности.
Штангенциркули MarCal 16 EWR-H (рис. 2) имеют твердосплавные вставки в измерительные поверхности.
Штангенциркули MarCal 16 EWR-NA (рис. 3) предназначены для измерений канавок.
Штангенциркули MarCal 16 EWR-AR (рис. 4) являются разметочными и имеют измерительные губки для наружных измерений разной длины.
Штангенциркули MarCal 16 EWR-S (рис. 5) имеют заостренные измерительные губки.
Штангенциркули MarCal 16 EWR-SM (рис. 6) имеют игольчатые измерительные губки.
Штангенциркули MarCal 16 EWR-VS (рис. 7) имеют регулируемую по длине измерительную губку для измерений уступов.
Штангенциркули MarCal 16 EWR-BA (рис. 8) имеют регулируемую по длине измерительную губку и предназначены для измерений расстояний между отверстиями, расположенных в одной или параллельных плоскостях.
Штангенциркули MarCal 16 EWR-SA (рис. 9) имеют губки специальной конструкции для измерений наружных канавок и пазов.
Штангенциркули MarCal 16 EWR-AA (рис. 10) имеют Г-образные губки для измерений наружных канавок и пазов.
Штангенциркули MarCal 16 EWR-SI (рис. 11) имеют губки специальной конструкции для измерений внутренних канавок и пазов.
Штангенциркули MarCal 16 EWR-AI (рис. 12) имеют Г-образные губки для измерений внутренних канавок и пазов.
Штангенциркули MarCal 16 EWR-RW (рис. 13) предназначены для измерений толщины стенок труб.
v
Рисунок 12 - Штангенциркуль MarCal 16 EWR-AI
Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW имеют в своем составе встроенное программное обеспечение, записанное на микрочипе._
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MarCom | MarCom | v.1.0 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Таблица 1
| Модель штангенциркулей | Диапазон измерений наружных размеров, мм | Диапазон измерений внутренних размеров, мм | Диапазон измерений глубины, мм | Шаг дискретности, мм | Пределы допускаемой абсолютной погрешности, мм |
| MarCal 16 EWR-C | от 0 до 150 вкл. | от 10 до 150 вкл. | от 0 до 150 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-H | от 0 до 150 вкл. | от 10 до 150 вкл. | от 0 до 150 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-NA | от 0 до 150 вкл. | от 10 до 150 вкл. | от 0 до 150 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-AR | от 0 до 200 вкл. | от 10 до 200 вкл. | от 0 до 200 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-S | от 0 до 150 вкл. | от 10 до 150 вкл. | от 0 до 150 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-SM | от 0 до 150 вкл. | от 10 до 150 вкл. | от 0 до 150 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-VS | от 0 до 200 вкл. | от 10 до 200 вкл. | от 0 до 200 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-BA | от 10 до 210 вкл. | - | от 0 до 210 вкл. | 0,01 | ± 0,03 |
| MarCal 16 EWR-SA | от 0 до 150 вкл. | - | - | 0,01 | ± 0,03 |
| MarCal 16 EWR-AA | от 0 до 150 вкл. | - | - | 0,01 | ± 0,03 |
| MarCal 16 EWR-SI | от 20 до 170 вкл. | - | - | 0,01 | ± 0,03 |
| MarCal 16 EWR-AI | от 10 до 160 вкл. | - | - | 0,01 | ± 0,03 |
| MarCal 16 EWR-RW | от 0 до 150 вкл. | - | - | 0,01 | ± 0,05 |
Таблица 2
| Модель штангенциркулей | Длина вылета губок для наружных измерений, мм | Длина вылета губок для внутренних измерений, мм |
| MarCal 16 EWR-C | 40 | 16 |
| MarCal 16 EWR-H | 40 | 16 |
| MarCal 16 EWR-NA | 40 | 16,5 |
| MarCal 16 EWR-AR: - неподвижная губка - подвижная губка | 33 40 | 16,5 |
| MarCal 16 EWR-S | 40 | 16,5 |
| MarCal 16 EWR-SM | 40 | 16,5 |
| MarCal 16 EWR-VS: - регулируемая губка - подвижная губка | 65 (общая длина 105) 50 | 19 |
| MarCal 16 EWR-BA: - регулируемая губка - подвижная губка | общая длина 75 30 | - |
| MarCal 16 EWR-SA | 40 | - |
| MarCal 16 EWR-AA | 40 | - |
| MarCal 16 EWR-SI | 40 | - |
| MarCal 16 EWR-AI | 40 | - |
| MarCal 16 EWR-RW: - неподвижная губка - подвижная губка | 33 40 | - |
Шероховатость рабочих поверхностей Ra = 0,32 мкм;
Шероховатость нерабочих поверхностей Ra = 0,63 мкм;
Отклонения от плоскостности и прямолинейности измерительных поверхностей губок 0,005 мм;
Отклонение от прямолинейности торца штанги штангенциркулей, имеющих глубиномер 0,01 мм;
Отклонение от параллельности плоских измерительных поверхностей губок 0,02 мм;
Диапазон рабочих температур, °С от +10 до +40;
Относительная влажность воздуха, % не более 80.
Знак утверждения типа наносят на титульный лист паспорта прибора типографским способом и на крышку футляра методом наклейки.
| Наименование | Количество |
| Штангенциркуль цифровой MarCal 16 EWR-C или MarCal 16 EWR-H, или MarCal 16 EWR-NA, или MarCal 16 EWR-AR, или MarCal 16 EWR-S, или MarCal 16 EWR-SM, или MarCal 16 EWR-VS, или MarCal 16 EWR-BA, или MarCal 16 EWR-SA, или MarCal 16 EWR-AA, или MarCal 16 EWR-SI, или MarCal 16 EWR-AI, или MarCal 16 EWR-RW | 1 шт. |
| Элемент питания 3 V, тип CR 2032 | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 51480-12 «Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные 5-го разряда по МИ 1604-87 или класса точности 3 по ГОСТ 9038-90.
Метод измерений приведен в разделе «Порядок работы» паспорта «Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW».
Нормативные и технические документы, устанавливающие требования к штангенциркулям цифровым MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
