Весы вагонные для статического взвешивания ВКД, 51484-12

Назначение

Весы вагонные для статического взвешивания ВКД предназначены для статического взвешивания железнодорожных вагонов.

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов тен-зорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи вторичного преобразователя и результат взвешивания в единицах массы отображается на цифровом табло последнего.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего две весовые платформы со встроенными весоизмерительными тензодатчиками, и вторичного преобразователя, расположенного в отапливаемом помещении весовой. Каждая весовая платформа опирается на четыре тензодатчика. ГПУ монтируется на основание из монолитного железобетона.

В весах применяются датчики типа d6i (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, Госреестр № 20784-09).

В качестве вторичного преобразователя применяется прибор DIS2116 (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, Госреестр № 42017-09).

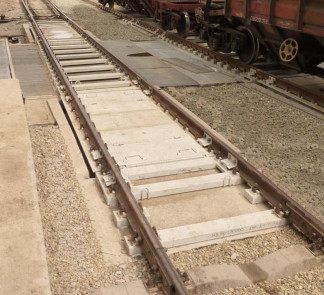

Общий вид весов представлен на рисунке 1

Форма маркировки весов:

ВКД - Мах Х

для модификации весов с фундаментом, позволяющим разместить под ва_гоном хопперы для разгрузки сыпучих грузов

максимальная нагрузка, т

обозначение весов

Программное обеспечение

Прибор DIS2116 имеет встроенное программное обеспечение (далее ПО), которое идентифицируется по номеру версии ПО, высвечивающемся на дисплее при каждом запуске прибора.

Несанкционированный доступ к метрологически значимому ПО прибора предотвращается путем использования переключателя в режим настроек на корпусе прибора, доступ к которому пломбируется.

На приборе DIS2116 пломба ставится на винт безопасности (скрывающий этот переключатель) на лицевой панели слева от вспомогательной клавиатуры.

Место пломбирования прибора представлены на рисунке 2.

Идентификационные данные ПО представлены в таблице 1 Таблица 1

Защита ПО прибора от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

.    л Ййй

2 МЪ Vs \ ft ft ft

——-г ftftft

Q О О ч

Класс точности по ГОСТ Р 53228-2008...................................................... средний (III)

Значение максимальной нагрузки (Мах), минимальной нагрузки (Мт), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.

Таблица 2

Значения габаритных размеров и массы весовой платформы (ВП) приведены в таблице 3. Таблица 3

* - максимальная длина весов достигается разнесением весовых платформ с установкой рельсовой вставки.

Количество весовых платформ...............................................................................2

Пределы допускаемой погрешности устройства установки на нуль........................ ± 0,25 е

Диапазон устройства выборки массы тары...............................................от 0 до 50% Max

Электрическое питания весов:

-    напряжение переменного тока, В............................................................................... 220 (+22/-33)

-    частота, Гц................................................................................................................................50 ± 1

Потребляемая мощность, не более, ВА.................................................................... 50

Диапазон рабочих температур:

-    ГПУ весов ВКД....................................................................от минус 40 °С до + 50 °С

-    весоизмерительного прибора DIS2116......................................от минус 10 °С до + 40 °С

Вероятность безотказной работы весов за 2000 часов, не менее...................................0,92

Средний срок службы, не менее, лет....................................................................... 10

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.

Основное поверочное оборудование - гири класса М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к весам вагонным для статического взвешивания ВКД:

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения

массы»

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
