| Номер в госреестре | 51489-12 |
| Наименование СИ | Установка трубопоршневая поверочная двунаправленная |
| Изготовитель | "Daniel Measurement and Control Inc. / Division of Emerson Process Management", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

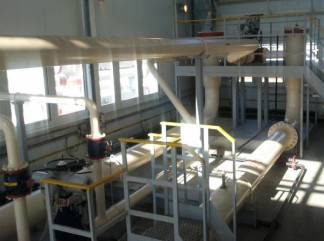

Установка трубопоршневая поверочная двунаправленная (далее - ТПУ) предназначена для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти №569
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора.
При работе ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ с помощью электропривода поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (ИВК), который входит в состав системы измерений количества и показателей качества нефти №569, или счетчиком импульсов.
При поверке, контроле и исследовании метрологических характеристик преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера измерительно-вычислительного комплекса (далее - ИВК) или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.
ТПУ выполнена в стационарном исполнении, (типоразмер 16).
Рабочая среда - нефть, нефтепродукты, вода техническая, вода питьевая.
Метрологические (в том числе показатели точности) и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
| Наименование | ТПУ |
| Номинальное значение диаметра измерительного участка, мм | 406 |
| Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч | от 80 до 650 |
| Параметры рабочей среды: - давление, МПа не более - диапазон температуры, °С - диапазон кинематической вязкости, сСт | 6,3 от минус 10 до 70 от 0,4 до 1000 |
| Вместимость калиброванного участка, м3 | 3,41333 |
| Пределы допускаемой относительной погрешности определения объемного расхода через калиброванный участок ТПУ, % - при поверке с помощью поверочной установки на базе весов ОГВ или мерников - при поверке трубопоршневой поверочной установкой 1-го разряда с компаратором | ±0,05 ±0,1 |
| Режим работы ТПУ | Периодический |
| Маркировка взрывозащиты | ЕхсП IBT5 |
| Условия эксплуатации ТПУ: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа | от минус 29 до 50 до 90 без конденсации от 84 до 106,7 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220/380 (±10%) 50 ±0,4 |
| Потребляемая мощность, Вт | 2500 |
| Г абаритные размеры, мм | 4900x1930x1420 |
| Средний срок службы (при непрерывном режиме работы), лет, не менее | 10 |
наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Комплектность ТПУ соответствует таблице 4.
_Таблица 2
| Наименование | Количество |
| Установка трубопоршневая поверочная двунаправленная, зав. №MDP-559. | 1 шт. |
| Установка трубопоршневая поверочная двунаправленная. Паспорт | 1 экз. |
| Установка трубопоршневая поверочная двунаправленная. Инструкция по эксплуатации. | 1 экз. |
осуществляется по:
- МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников», утвержденная ФГУП ВНИИР 24 июля 1995 с изменением № 1;
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда с компаратором», утвержденная ФГУП ВНИИР - ГНМЦ 24 января 2006 г. с изменениями № 1, 2;
- инструкции «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки с помощью поверочной установки на базе эталонных мерников», утвержденной ГНМЦ ВНИИР.
Основные средства поверки (эталоны):
- весы эталонные, пределы допускаемой относительной погрешности ± 0,01 %;
- набор эталонных мерников 1-го разряда, пределы допускаемой основной относительной погрешности ± 0,02 %;
- трубопоршневая поверочная установка 1-го разряда, пределы допускаемой относительной погрешности ± 0,05 %.
Допускается применять аналогичные средства измерений с метрологическими характеристиками не хуже указанных.
Метод измерения изложен в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости»
2. Техническая документация фирмы изготовителя
Осуществление государственных учетных операций.
| Зарегистрировано поверок | 12 |
| Поверителей | 7 |
| Актуальность данных | 07.12.2024 |
