| Номер в госреестре | 51491-18 |
| Наименование СИ | Анализаторы рН |
| Обозначение типа СИ | МАРК-9010 |
| Изготовитель | Общество с ограниченной ответственностью "ВЗОР" (ООО "ВЗОР"), г. Нижний Новгород |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рН МАРК-9010 предназначены для измерений рН и удельной электрической проводимости (УЭП), рН и УЭП, приведенных к 25 °С (УЭП25 и рН25), сверхчистых водных сред с УЭП менее 1,0 мкСм/см, включая воду с УЭП25, приближающейся к значению теоретически чистой воды 0,055 мкСм/см, и щелочных водных сред с УЭП до 30 мкСм/см, содержащих аммиак и (или) амины, а также для измерений температуры водных сред.
Принцип работы анализаторов рН МАРК-9010 (далее - анализаторы) основан на анализе динамики изменения УЭП потока анализируемого раствора, в который дозируются заданными порциями определенные реактивы. Измерения осуществляются в двух каналах, в один из которых дозируется кислота, а в другой, в зависимости от выбранного режима работы, щелочь либо кислота отличная от первой. В каналах наблюдается характерное изменение УЭП, которое может быть описано точными аналитическими соотношениями. С использованием этих аналитических соотношений вычисляется концентрация ионов водорода и значение рН анализируемой среды.
Конструктивно анализатор состоит из единого модуля измерительного со степенью защиты от воздействия окружающей среды IP65 и отдельно расположенного источника питания ИП-1002 со степенью защиты от воздействия окружающей среды IP32.
Корпус модуля измерительного выполнен из полистирола, с открывающейся прозрачной дверцей. Внутри корпуса расположены блок преобразовательный, блок датчиков, компрессор, смесительное устройство, емкости для реактивов и стабилизатор потока.
Блок преобразовательный - микропроцессоpный, осуществляющий процесс измерений УЭП, УЭП25, рН, рН25, температуры и отображение результатов измерений на экране цветного сенсорного графического жидкокристаллического (ЖК) индикатора, формирование сигнала на токовых выходах с выходными унифицированными сигналами постоянного тока от 0 до 5 мА, от 0 до 20 мА либо от 4 до 20 мА, управление «сухими» контактами реле уставок и обмен информацией по интерфейсу RS-485.
Электрическое питание анализатора осуществляется от сети переменного тока напряжением 220 В, 50 Гц через источник питания постоянного тока ИП-1002 с выходным напряжением 24 В.
Анализатор не требует градуировки.

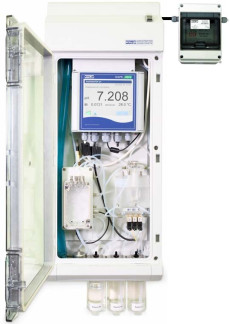

Общий вид анализатора представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2.
Анализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента (прошивка) производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | |
| - для платы индикации | 9010IND.STM32.01.00 |
| - для платы интерфейсной | 9010INT.STM32.01.00 |
| Номер версии (идентификационный номер) ПО, не ниже: | |
| - для платы индикации | 01.00 |
| - для платы интерфейсной | 01.00 |
| Цифровой идентификатор ПО: | |
| - для платы индикации | 0xA0720BDC |
| - для платы интерфейсной | 0х8695С606 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений: - УЭП, мкСм/см - рН при температуре анализируемой среды от +24,8 до +25,2 °С, рН - температуры анализируемой среды, °С | от 0 до 30 от 5,60 до 10,00 от 0 до +50 |
| Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА: - на нагрузке, не превышающей 500 Ом - на нагрузке, не превышающей 2 кОм | от 0 до 20 от 4 до 20 от 0 до 5 |
| Пределы допускаемой основной абсолютной погрешности анализатора при измерении: а) УЭП при температуре анализируемой среды от +24,8 до +25,2 °С, мкСм/см б) рН при температуре анализируемой среды от +24,8 до +25,2 °С, рН: - на поддиапазонах от 5,60 до 7,00 рН включ. и св. 7,30 до 10,00 рН - на поддиапазоне св. 7,00 до 7,30 рН включ. в) температуры анализируемой среды, °С | ±(0,003+0,02х)1) ±0,05 ±0,15 ±0,3 |
| Пределы допускаемой основной абсолютной погрешности блока преобразовательного при измерении рН при температуре анализируемой среды от +24,8 до +25,2 °С, рН: - на поддиапазонах от 5,60 до 7,00 рН включ. и св. 7,30 до 10,00 рН - на поддиапазоне св. 7,00 до 7,30 рН включ. | ±0,01 ±0,15 |
| Пределы допускаемой дополнительной абсолютной погрешности анализатора, обусловленной изменением: 1) температуры анализируемой среды на ±15 °С от рабочего значения +25 °С (погрешность температурной компенсации) при измерении: а) УЭП, мкСм/см б) рН25, рН: - на поддиапазонах от 5,60 до 7,00 рН25 включ. и св. 7,30 до 10,00 рН25 - на поддиапазоне св. 7,00 до 7,30 рН25 включ. 2) температуры окружающего воздуха на каждые ±10 °С от нормальной в диапазоне рабочих температур при измерении: а) УЭП, мкСм/см б) рН в) температуры анализируемой среды, °С | ±0,02х1) ±0,05 ±0,15 0,01х1) ±0,02 ±0,1 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности блока преобразовательного при измерении рН25, обусловленной изменением температуры анализируемой среды на ±15 °С от рабочего значения +25 °С (погрешность температурной компенсации), рН: - на поддиапазонах от 5,60 до 7,00 рН25 включ. и св. 7,30 до 10,00 рН25 - на поддиапазоне св. 7,00 до 7,30 рН25 включ. | ±0,01 ±0,15 |
| Пределы допускаемой основной приведенной погрешности преобразования измеренного значения в выходной ток анализатора: - УЭП, % от диапазона токового выхода - рН, % от диапазона токового выхода | ±0,5 ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения в выходной ток анализатора, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной в пределах всего рабочего диапазона от +5 до +50 °С: - УЭП, % от диапазона токового выхода - рН, % от диапазона токового выхода | ±0,25 ±0,25 |
| Значение электролитической постоянной СА датчика проводимости канала А находится в пределах, см-1 | от 0,2 до 0,3 |
| Пределы допускаемой относительной погрешности определения электролитической постоянной СА датчика проводимости канала А, % | ±1 |
| Стабильность показаний анализатора за время 24 ч, не хуже: - при измерении УЭП, мкСм/см - при измерении рН, рН | +0,01х1) ±0,02 |
| Время установления показаний анализатора при измерении рН, мин, не более | 30 |
| Время установления режима работы анализатора, мин, не более | 15 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| 1) х - измеренное значение УЭП, мкСм/см | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| а) напряжение переменного тока, В | 220 -22 |
| б) частота переменного тока, Гц | 50±1 |
| Потребляемая мощность при номинальном значении напряжения питания, | 50 |
| ВА, не более | |
| Габаритные размеры, мм, не более: | |
| а) модуль измерительный: | |
| - высота | 880 |
| - ширина | 140 |
| - длина | 295 |
| б) источник питания ИП-1002 (без кабелей): | |
| - высота | 100 |
| - ширина | 160 |
| - длина | 160 |
| Наименование характеристики | Значение |
| Масса, кг, не более: - модуль измерительный - источник питания ИП-1002 | 10 1 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84,0 до 106,7 |
| Параметры анализируемой среды: а) температура, °С б) давление, МПа: - рабочее - максимально допустимое в) расход, дм3/ч | от +5 до +50 0 0,02 от 10 до 30 |
| Средний срок службы анализаторов, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 40000 |
наносится на панель анализатора методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Модуль измерительный | ВР52.22.000 | 1 шт. |
| Источник питания ИП-1002 | ВР49.04.000 | 1 шт. |
| Комплект монтажных частей | ВР37.03.000 | 1 шт. |
| Комплект монтажных частей | ВР52.12.000 | 1 шт. |
| Комплект запасных частей | ВР52.13.000 | 1 шт. |
| Комплект инструмента и принадлежностей | ВР52.14.000 | 1 шт. |
| Руководство по эксплуатации | ВР52.00.000РЭ | 1 экз. |
| Паспорт | ВР52.00.000ПС | 1 экз. |
осуществляется по документу ВР52.00.000РЭ «Анализатор рН МАРК-9010. Методика поверки» (Приложение А), утвержденному ФБУ «Нижегородский ЦСМ» 25.12.2017 г.
Основные средства поверки:
- рабочий эталон второго разряда - кондуктометр лабораторный КЛ-С-1А (рег. № 46635-11);
- термометр лабораторный электронный ЛТ-300 (рег. № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
приведены в эксплуатационном документе.
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП.
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.
ТУ 26.51.53-034-39232169-2011 Анализатор рН МАРК-9010. Технические условия.
