| Номер в госреестре | 51505-12 |
| Наименование СИ | Датчики загазованности универсальные |
| Обозначение типа СИ | ДЗУ-ГЕРДА |
| Изготовитель | ООО НПП "СПМ", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики загазованности универсальные ДЗУ-ГЕРДА (далее датчики) предназначены для измерений концентрации углеводородных газов и двуокиси углерода (СО2) в воздухе помещений и местах возможного появления при их транспортировке, переработке и хранении.
Принцип действия датчиков основан на измерении концентрации углеводородов и диоксида углерода в воздухе методом двухволновой абсорбционной ИК фотометрии.
Датчик загазованности ДЗУ-ГЕРДА состоит из блока сенсоров и трансмиттера. Для управления режимами работы датчика в его комплект входит магнитный ключ. Блок сенсора обеспечивает первичное преобразование концентрации измеряемого газа в окружающем воздухе в электрический сигнал. Блок трансмиттера выполняет функции предварительной обработки сигнала, индикации результата измерения, формирования интерфейса линии связи и преобразование напряжения для питания блока сенсора. Магнитный ключ, входящий в состав изделия, предназначен для управления режимами работы датчика в процессе его эксплуатации.

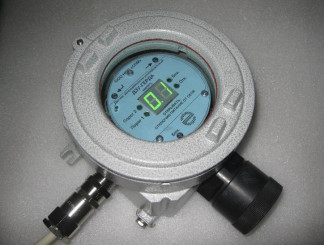

Выпускаются два исполнения датчиков общепромышленное и взрывозащищенное с маркировкой взрывозащиты 1 Ех d IIC T4 со шкалами в % НКПР и % объемной доли. Общий вид датчиков представлен на рис. 1.
Датчики загазованности ДЗУ-ГЕРДА имеют встроенное программное обеспечение (далее - ПО). Структурная схема ПО ДЗУ-ГЕРДА представлена на рис. 2.
Основные функции ПО:
- связь с ИК-сенсором по каналу RS-232;
- вычисление концентрации углекислого газа и углеводородных газов;
- отображение расчетных данных на индикаторе датчика;
- сигнализация превышения предупредительного и аварийного уровней загазованности, блокировки, ошибок и отказов датчика при помощи светодиодов на передней панели датчика;
- ввод и отображение данных в режиме «Сервис»;
- связь с внешними устройствами (ПК или ПЛК) по цифровому каналу RS-485;
- управление выходными токовыми сигналами токовой петли 0-20 мА;
- управление выходными реле.
Идентификационные данные ПО приведены в таблице 1.
| Наименование ПО | Идентификационное наименование | Номер версии (идентификационный номер) ПО | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО датчиков ДЗУ-ГЕРДА | DZU_1200 | 1.6 | FBOB | CRC-16 |
Уровень защиты ПО (DZU_1200) от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
| Диапазон измерений: | |
| Углеводородов (СН4, С3Н8): - датчики со шкалой, % НКПР | от 0 до 100 |
| - датчики со шкалой, % объемной доли | от 0 до 100 |
| Диоксида углерода (СО2), % объемной доли | от 0 от 100 |
| Пределы допускаемой абсолютной погрешности измерений, % | ± 5 |
| Предустановленные пороги срабатывания сигнализации (СН4, С3Н8), % НКПР: -порог 1 -порог2 | 20 40 |
| Дрейф нуля в течение года, % от верхнего предела диапазона измерений, не более | ± 3 |
| Время установления показаний T0,9, с, не более | 14 |
| Напряжение питания постоянного тока, В, | 10-28 |
| Потребляемая мощность, Вт, не более | 3 (7 - для расширенного диапазона температур) |
| Габаритные размеры, мм, не более: общепромышленное исполнение | 150x225x127 |
| взрывозащищенное исполнение | 146x195x130 |
| Масса, кг, не более: | |
| общепромышленное исполнение | 2 |
| взрывозащищенное исполнение | 3 |
| Средняя наработка на отказ, час, не менее | 35 000 |
| Средний срок службы, лет, не менее | 10 |
Условия эксплуатации:
| - диапазон рабочих температур, °С | от минус 40 до плюс 60 (для исполнения с расширенным температурным диапазоном от минус 55 до плюс 75); |
| - относительная влажность воздуха при температуре + 35 °С, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Знак утверждения типа наносится на лицевую панель датчиков методом фотохимпечати, на титульный лист руководства по эксплуатации типографским методом.
В комплект поставки входит:
- датчик загазованности универсальный ДЗУ-ГЕРДА (по исполнению) - 1 шт.;
- паспорт - 1 шт.;
- магнитный ключ - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу "Инструкция. Датчики загазованности универсальные ДЗУ-ГЕРДА. Методика поверки" ГЮРА.413999.002МП, разработанному ООО НПП «СПМ» и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 10 июля 2012 г. и входящим в комплект поставки. Средства поверки:
- ротаметр РМ-А-0,063 ГУЗ, класс точности 4;
- поверочные газовые смеси метана, пропана и углекислого газа с азотом или воздухом ГСО №№ 3904-87, 3880-87, 3885-87, 5324-90, 3970-87, 3964-87, 9741-2011, 3777-87, 3787-87.
- секундомер механический СОППр.
отсутствуют
Нормативные и технические документы, устанавливающие требования к датчикам загазованности универсальным ДЗУ-ГЕРДА
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические".
ГОСТ 12.2.007.0-75 "ССБТ. Изделия электрические. Общие требования безопасности". ГОСТ Р 51330.0-99 "Электрооборудование взрывозащищенное. Общие положения". ГЮРА.413999.002 ТУ "Датчики загазованности универсальные ДЗУ-ГЕРДА. Технические условия".
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
