| Номер в госреестре | 51509-12 |
| Наименование СИ | Уровнемеры буйковые |
| Обозначение типа СИ | E3 Modulevel |
| Изготовитель | "MAGNETROL International N.V.", Бельгия |
| Год регистрации | 2012 |
| Срок свидетельства | 19.10.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |

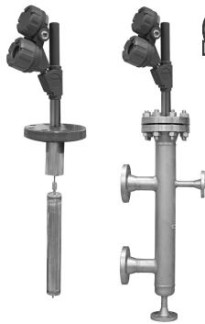

Уровнемеры буйковые E3 Modulevel (далее - уровнемеры) предназначены для измерения уровня жидкости и уровня поверхности раздела двух сред в резервуарах, работающих под давлением.
Принцип действия основан на измерении выталкивающей силы, определяемой плотностью жидкости, и глубиной погружения буйка. Изменение выталкивающей силы пропорционально изменению уровня жидкости и преобразуется в измерительный сигнал.
Уровнемер состоит из первичного преобразователя и электронного блока, где находятся усилитель и дисплей. Сердечник первичного преобразователя вертикально перемещается внутри линейно-регулируемого дифференциального трансформатора (ЛРДТ), при изменении уровня жидкости, в которую погружен буек, находящийся под действием корректирующей пружины. Изолирующая трубка служит в качестве неподвижной преграды, отделяющей ЛРДТ от контролируемой среды. При изменении положения буйка, соединенного с сердечником, меняется коэффициент магнитной связи обмоток. На центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается наведенный сигнал, пропорциональный положению сердечника.
Для измерения границы раздела сред необходимо, чтобы буек был полностью погружен в жидкость.
Программное обеспечения (ПО) выполняет вычисление уровня, границы раздела сред (в см, мм, метрах, %)
Идентификационные данные программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| программа уровнемеров буйковых E3 Modulevel | PACTware | 1.1 | 4h7d | CRC |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Место пломбирования уровнемеров приведено на рисунке 2.
| Наименование характеристики и единицы измерения | Значение характеристики |
| Максимальный диапазон измерений уровня и границы раздела сред*, мм (до 6000 мм по специальному запросу). | от 0 до 3048 |
| Минимальный диапазон измерений уровня и границы раздела сред, мм | от 0 до 356 |
| Пределы допускаемой основной приведенной погрешности измерений уровня и границы раздела сред, % от верхнего значения диапазона измерений | ±0,500 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня и границы раздела сред при изменении температуры окружающей среды для электронного блока на 1°С (в диапазоне температур от минус 40 °С до 15 °С и от 25 °С до 70 °С), % | ±0,03 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Выходной цифровой сигнал | HART, Fieldbus |
| Напряжение питания постоянного тока, В | от 12 до 36 |
| Потребляемая мощность. Вт, не более | 1 |
| Степень защиты корпуса по ГОСТ 14254-96 | IP 66 |
| Габаритные размеры электронного блока, мм не более: | 373х367х200 |
| Масса, кг, не более: - - корпус из литого алюминия - корпус из нержавеющей стали | 6,3 15,0 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: | |
| Диапазон температуры окружающей среды для электронного блока, °С | от минус 40 до 70 |
| Диапазон температуры контролируемой среды, °С (260 °С для пара) (от минус 196 °С - по специальному запросу) | от минус 40 до 315 |
| Максимальное давление контролируемой среды, МПа | 35,5 |
| Диапазон относительной влажности окружающей среды, % (без конденсации) | от 0 до 99 |
| Диапазон относительной плотности контролируемой среды, кг/дм3 | от 0,23 до 2,20 |
*- по заказу
Уровнемеры могут поставляться во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExdIICT6 X или 0ExiaIICT4 X.
наносится на табличку из нержавеющей стали, закрепленную на корпусе электронного блока уровнемера, краской, стойкой к воздействию атмосферных условий, и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Количество |
| Уровнемер буйковый E3 Modulevel | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт |
Программное обеспечение | 1 шт |
осуществляется в соответствии с методикой МП 51509-12 "Уровнемеры буйковый E3 Mod-ulevel. Методика поверки", утвержденной ГЦИ СИ ФГУП «ВНИИМС» 18.09.2012 г. Основное поверочное оборудование:
- -Установка уровнемерная с непосредственным изменением уровня жидкости и пределами измерений от 0 м до 6 м;
- -Миллиамперметр постоянного тока Ресурс - К2 класс точности 0,05 с верхним пределом измерений 25 мА.
Нормативные и технические документы, устанавливающие требования к уровнемерам буйковым E3 Modulevel.
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
2. ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
3. Техническая документация фирмы «Magnetrol International N.V.», Бельгия.
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
