Назначение
Клещи электроизмерительные серии F (далее - клещи) предназначены для:
- измерения силы переменного и постоянного тока без разрыва измерительной цепи;
- измерения напряжения переменного и постоянного тока;
- измерения частоты;
- измерения электрического сопротивления постоянному току;
- измерения температуры (с помощью термопары типа «К»);
- измерения активной, реактивной, полной мощности;
- измерения коэффициента мощности;
- измерения коэффициентов n-х гармонических составляющих напряжения и тока;
- измерения суммарного коэффициента нелинейных искажений (THD).
Описание

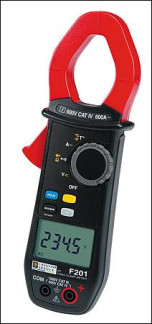

Клещи представляют собой многофункциональные цифровые портативные электроизмерительные приборы, в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение остальных величин производится с помощью отдельных измерительных входов.
Выбор режимов работы клещей осуществляется при помощи поворотного переключателя и функциональных кнопок. Управление процессами измерений осуществляется встроенным микропроцессором.
Результаты измерений отображаются на ЖК-дисплее, имеющем шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы.
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания (запоминания) измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи со звуковым сигналом и проверки диодов.
Основные узлы клещей: входные первичные преобразователи истинных среднеквадратических значений (TrueRMS) тока и напряжения, микропроцессор, ЖК-дисплей, органы управления (кнопки, переключатель), источник питания.
Клещи выпускаются в следующих модификациях: F201, F203, F205, F401, F403, F405, F407, F601, F603, F605, F607.
Модификации отличаются между собой метрологическими характеристиками, набором выполняемых функций, напряжением питания и комплектом поставки.
Результаты измерений сохраняются во внутренней памяти прибора. В модификациях F407, F607 результаты также могут быть переданы на внешний компьютер через модуль связи Bluetooth.
На лицевых панелях клещей расположены органы управления, ЖК-дисплей, измерительные входы. С тыльной стороны корпуса размещен батарейный отсек.
Для предотвращения несанкционированного доступа приборы имеют специальные наклейки, заходящие на части корпуса, при повреждении которых остается несмываемый след.
Основные метрологические и технические характеристики клещей электроизмерительных серии F приведены в таблицах 1 - 3.
Таблица 1 - Метрологические и технические характеристики клещей F201, F203, F205
|
Характеристика
|
Параметр
|
|
F201
|
F203
|
F205
|
|
Диапазон измерений силы переменного тока (частота 45 - 65 Гц)
|
От 0,15 до 59,99 А От 60,0 до 599,9 А
|
От 0,15 до 59,99 А От 60,0 до 599,9 А
|
От 0,15 до 59,99 А От 60,0 до 599,9 А
|
|
Пределы допускаемой абсолютной погрешности измерения силы переменного тока
|
± (0,01Хизм. + 10 е.м.р.)
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.)
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.)
± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений силы постоянного тока
|
|
От 0,00 до 59,99 А От 60,0 до 599,9 А От 600 до 900 А
|
От 0,00 до 59,99 А От 60,0 до 599,9 А От 600 до 900 А
|
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока
|
|
± (0,01Хизм. +
10 е.м.р.)
± (0,01Хизм. + 3 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. +
10 е.м.р.)
± (0,01Хизм. + 3 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений напряжения переменного тока
|
От 0,15 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В
|
От 0,15 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В
|
От 0,15 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений напряжения постоянного тока
|
От 0,00 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В
|
От 0,00 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В
|
От 0,00 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Частота
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
|
Пределы допускаемой абсолютной погрешности измерения частоты
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
|
Диапазон измерений электрического сопротивления
|
От 0,1 Ом до 59,99 кОм
|
От 0,1 Ом до 59,99 кОм
|
От 0,1 Ом до 59,99 кОм
|
|
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений температуры
|
От - 60 до + 999 °С От 1000 до 1200 °С
|
От - 60 до + 999 °С От 1000 до 1200 °С
|
-
|
|
Пределы допускаемой абсолютной погрешности измерения температуры
|
± (0,01Хизм. + 3 °С)
|
± (0,01 Хизм. + 3 °С)
|
|
|
Диапазон измерений активной мощности
|
-
|
-
|
От 0 до 5999 Вт От 6 до 900Х) кВт
|
|
Пределы допускаемой абсолютной погрешности измерения активной мощности
|
|
|
± (0,02Хизм. + 10 е.м.р.)
± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений реактивной мощности
|
-
|
-
|
От 5 до 5999 вар От 6 до 600 вар
|
|
Характеристика
|
Параметр
|
|
F201
|
F203
|
F205
|
|
Пределы допускаемой абсолютной погрешности измерения реактивной мощности
|
|
|
± (0,02Хизм. + 10 е.м.р.)
± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений полной мощности
|
—
|
-
|
От 5 до 5999 В-А От 6 до 600 В-А
|
|
Пределы допускаемой абсолютной погрешности измерения полной мощности
|
|
|
± (0,02Хизм. + 10 е.м.р.)
± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений коэффициента мощности
|
—
|
-
|
От - 1,00 до + 1,00
|
|
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности
|
|
|
± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений суммарного коэффициента нелинейных искажений (THD)
|
|
|
От 0,0 до 100,0 %
|
|
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD)
|
|
|
Для напряжения:
± (0,05Хизм. + 2 е.м.р.)
Для силы тока:
± (0,05Хизм. + 5 е.м.р.)
|
|
Электрическое питание
|
аккумуляторная батарея типа LF22 напряжением 9 В
|
аккумуляторная батарея типа LF22 напряжением 9 В
|
аккумуляторная батарея типа LF22 напряжением 9 В
|
|
Диаметр захвата, мм
|
34
|
34
|
34
|
|
Г абаритные размеры, мм, (длинах ширина х высота)
|
222х78х42
|
222х78х42
|
222х78х42
|
|
Масса, кг
|
0,34
|
0,34
|
0,34
|
|
Нормальные условия применения:
- температура окружающего воздуха,°С
- относительная влажность воздуха, %
|
23 ± 2 от 45 до 75
|
23 ± 2 от 45 до 75
|
23 ± 2 от 45 до 75
|
|
Рабочие условия применения:
- температура окружающего воздуха,°С
- относительная влажность воздуха, %
|
от - 20 до + 55 до 90
|
от - 20 до + 55 до 90
|
от - 20 до + 55 до 90
|
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
1) - для мощности переменного тока верхний предел измерений 600 кВт.
|
Характеристика
|
Параметр
|
|
F401
|
F403
|
F405
|
F407
|
|
Диапазон измерений силы переменного тока (частота 45 - 65 Гц)
|
От 0,15 до 99,99 А От 100,0 до 1000 А
|
От 0,15 до 99,99 А От 100,0 до 1000 А
|
От 0,00 до 99,99 А От 100,0 до 1000 А
|
От 0,00 до 99,99 А От 100,0 до 1000 А
|
|
Пределы допускаемой абсолютной погрешности измерения силы переменного тока
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений силы постоянного тока
|
|
От 0,00 до 99,99 А От 100,0 до 1500 А
|
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 1500 А
|
От 0,00 до 99,99 А От 100,0 до 1500 А
|
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока
|
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений напряжения переменного тока
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений напряжения постоянного тока
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Частота
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
|
Пределы допускаемой абсолютной погрешности измерения частоты
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
|
Диапазон измерений электрического сопротивления
|
От 0,1 Ом до 99,99 кОм
|
От 0,1 Ом до 99,99 кОм
|
От 0,1 Ом до 99,99 кОм
|
От 0,1 Ом до 99,99 кОм
|
|
Характеристика
|
Параметр
|
|
F401
|
F403
|
F405
|
F407
|
|
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений температуры
|
От - 60 до + 999 °С От 1000 до 1200 °С
|
От — 60 до + 999 °С От 1000 до 1200 °С
|
—
|
—
|
|
Пределы допускаемой абсолютной погрешности измерения температуры
|
± (0,01Хизм. + 3 °С)
|
± (0,01 Хизм. + 3 °С)
|
|
|
|
Диапазон измерений активной мощности
|
—
|
—
|
От 0 Вт до 9999 Вт От 10 до 1500Х) кВт
|
|
Пределы допускаемой абсолютной погрешности измерения активной мощности
|
|
|
Для пост. тока в диапазоне от 0 до 9999 Вт: До 1000 А: ± (0,02Хизм. + 10 е.м.р.);
От 1000 до 1500 А: ± (0,025Хизм. + 10 е.м.р.); Для пост. тока в диапазоне от 10 до 1500 кВт: До 1000 А: ± (0,02Хизм. + 3 е.м.р.);
От 1000 до 1500 А: ± (0,025Хизм. + 3 е.м.р.). Для перем. тока в диапазоне от 0 до 9999 Вт: ± (0,02Хизм. + 10 е.м.р.);
Для перем. тока в диапазоне от 10 до 1000 кВт: ± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений реактивной мощности
|
—
|
—
|
От 5 до 9999 вар От 10 до 1000 квар
|
|
Пределы допускаемой абсолютной погрешности измерения реактивной мощности
|
|
|
В диапазоне от 5 до 9999 вар: ± (0,02Хизм. + 10 е.м.р.); В диапазоне от 10 до 1000 квар: ± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений полной мощности
|
—
|
—
|
От 5 до 9999 В-А От 10 до 1000 кВ-А
|
|
Пределы допускаемой абсолютной погрешности измерения полной мощности
|
|
|
В диапазоне от 5 до 9999 В-А: ± (0,02Хизм. + 10 е.м.р.); В диапазоне от 10 до 1000 кВ-А: ± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений коэффициента мощности
|
—
|
—
|
От 0 до + 1,00
|
|
Характеристика
|
|
|
Параметр
|
|
|
|
F401
|
F403
|
F405
|
F407
|
|
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности
|
|
|
± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений коэффициентов n-х гармонических составляющих напряжения и тока (до 25-ой гармоники)
|
|
|
|
От 0 до 100 %
|
|
Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока
|
|
|
|
При значении уровня более 10 % и n<13:
± (0,05Хизм. + 2 е.м.р.)
При значении уровня более 10 % и n>13:
± (0,1Хизм. + 2 е.м.р.)
При значении уровня менее 10 % и n<13:
± (0,1Хизм. + 2 е.м.р.)
При значении уровня менее 10 % и n>13:
± (0,15Хизм. + 2 е.м.р.)
|
|
Диапазон измерений суммарного коэффициента нелинейных искажений (THD)
|
|
|
От 0,0 до 100,0 %
|
|
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD)
|
|
|
Для напряжения: ± (0,05Хизм. + 2 е.м.р.) Для силы тока: ± (0,05Хизм. + 5 е.м.р.)
|
|
Электрическое питание
|
4 батареи типа АА на
|
4 батареи типа АА на
|
4 батареи типа АА на
|
4 батареи типа АА напряжением 1,5
|
|
|
пряжением 1,5 В
|
пряжением 1,5 В
|
пряжением 1,5 В
|
В
|
|
Диаметр захвата, мм
|
48
|
48
|
48
|
48
|
|
Г абаритные размеры, мм, (длинахширинахвысота)
|
272х92х41
|
272x92x41
|
272x92x41
|
272x92x41
|
|
Масса, кг
|
0,6
|
0,6
|
0,6
|
0,6
|
|
Характеристика
|
|
|
Параметр
|
|
|
|
F401
|
F403
|
F405
|
F407
|
|
Нормальные условия применения:
- температура окружающего воздуха,°С
|
23 ± 2
|
23 ± 2
|
23 ± 2
|
23 ± 2
|
|
- относительная влажность
воздуха, %
|
от 45 до 75
|
от 45 до 75
|
от 45 до 75
|
от 45 до 75
|
|
Рабочие условия применения: - температура окружающего воздуха,°С
|
от - 20 до + 55
|
от - 20 до + 55
|
от - 20 до + 55
|
от - 20 до + 55
|
|
- относительная влажность
воздуха, %
|
до 90
|
до 90
|
до 90
|
до 90
|
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
1) - для мощности переменного тока верхний предел измерений 1000 кВт.
Таблица 3 - Метрологические и технические характеристики клещей F601, F603, F605, F607
|
Характеристика
|
Параметр
|
|
F601
|
F603
|
F605
|
F607
|
|
Диапазон измерений силы переменного тока
(частота 45 - 65 Гц)
|
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А
|
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А
|
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А
|
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А
|
|
Пределы допускаемой абсолютной погрешности измерения силы переменного тока
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.)
|
|
Диапазон измерений силы постоянно -го тока
|
|
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А От 2000 до 2500 А От 2500 до 3000 А
|
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А От 2000 до 2500 А От 2500 до 3000 А
|
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А От 2000 до 2500 А От 2500 до 3000 А
|
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока
|
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) ± (0,025Хизм. + 3 е.м.р.) ± (0,035Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) ± (0,025Хизм. + 3 е.м.р.) ± (0,035Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) ± (0,025Хизм. + 3 е.м.р.) ± (0,035Хизм. + 3 е.м.р.)
|
|
Характеристика
|
Параметр
|
|
F601
|
F603
|
F605
|
F607
|
|
Диапазон измерений напряжения переменного тока
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
От 0,15 до 99,99 В От 100,0 до 1000 В
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений напряжения постоянного тока
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
От 0,00 до 99,99 В От 100,0 до 1000 В
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Частота
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
От 5 Гц до 20 кГц
|
|
Пределы допускаемой абсолютной погрешности измерения частоты
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
± (0,004Хизм. + 1 е.м.р.)
|
|
Диапазон измерений электрического сопротивления
|
От 0,1 Ом до 99,99 кОм
|
От 0,1 Ом до 99,99 кОм
|
От 0,1 Ом до 99,99 кОм
|
От 0,1 Ом до 99,99 кОм
|
|
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
± (0,01Хизм. + 3 е.м.р.)
|
|
Диапазон измерений температуры
|
От - 60 до + 999 °С От 1000 до 1200 °С
|
От - 60 до + 999 °С От 1000 до 1200 °С
|
-
|
-
|
|
Пределы допускаемой абсолютной погрешности измерения температуры
|
± (0,01Хизм. + 3 °С)
|
± (0,01 Хизм. + 3 °С)
|
-
|
-
|
|
Диапазон измерений активной мощности
|
-
|
-
|
От 0 Вт до 9999 Вт От 10 до 30001 кВт
|
|
Пределы допускаемой абсолютной погрешности измерения активной мощности
|
|
|
Для пост. тока в д До 1000 А: ± ( От 1000 до 2000 А: От 2000 до 2500 А: От 2500 до 3000 А: Для пост. тока в ди До 1000 А: ± От 1000 до 2000 А От 2000 до 2500 А От 2500 до 3000 А Для перем. тока в
|
иапазоне от 0 до 9999 Вт: 0,02Хизм. + 10 е.м.р.);
± (0,025Хизм. + 10 е.м.р.); ± (0,035Хизм. + 10 е.м.р.); ± (0,045Хизм. + 10 е.м.р.). апазоне от 10 до 3000 кВт: 0,02Хизм. + 3 е.м.р.);
± (0,025Хизм. + 3 е.м.р.); ± (0,035Хизм. + 3 е.м.р.); ± (0,045Хизм. + 3 е.м.р.). щапазоне от 0 до 9999 Вт:
|
|
Характеристика
|
Параметр
|
|
F601
|
F603
|
F605
|
F607
|
|
Пределы допускаемой абсолютной погрешности измерения активной мощности
|
|
|
от 1000 А: ± (0,02Хизм. + 10 е.м.р.);
От 1000 до 2000 А: ± (0,025Хизм. + 10 е.м.р.). Для перем. тока в диапазоне от 10 до 2000 кВт: До 1000 А: ± (0,02Хизм. + 3 е.м.р.);
От 1000 до 2000 А: ± (0,025Хизм. + 3 е.м.р.)
|
|
Диапазон измерений реактивной мощности
|
-
|
-
|
От 5 до 9999 вар От 10 до 2000 квар
|
|
Пределы допускаемой абсолютной погрешности измерения реактивной мощности
|
|
|
В диапазоне от 5 до 9999 вар:
До 1000 А: ± (0,02Хизм. + 10 е.м.р.);
От 1000 до 2000 А: ± (0,025Хизм. + 10 е.м.р.). В диапазоне от 10 до 2000 квар:
До 1000 А: ± (0,02Хизм. + 3 е.м.р.);
От 1000 до 2000 А: ± (0,025Хизм. + 3 е.м.р.)
|
|
Диапазон измерений полной мощности
|
-
|
-
|
От 5 до 9999 В-А От 10 до 2000 кВ-А
|
|
Пределы допускаемой абсолютной погрешности измерения полной мощности
|
|
|
В диапазоне от 5 до 9999 В-А:
До 1000 А: ± (0,02Хизм. + 10 е.м.р.);
От 1000 до 2000 А: ± (0,025Хизм. + 10 е.м.р.). В диапазоне от 10 до 2000 кВ-А:
До 1000 А: ± (0,02Хизм. + 3 е.м.р.);
От 1000 до 2000 А: ± (0,025Хизм. + 3 е.м.р.)
|
|
Диапазон измерений коэффициента мощности
|
-
|
-
|
От 0 до + 1,00
|
|
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности
|
|
|
± (0,02Хизм. + 3 е.м.р.)
|
|
Диапазон измерений коэффициентов n-х гармонических составляющих напряжения и тока (до 25-ой гармоники)
|
|
|
|
От 0 до 100 %
|
|
Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока
|
|
|
|
При значении уровня более 10 % и n<13:
± (0,05Хизм. + 2 е.м.р.)
При значении уровня более 10 % и n>13:
± (0,1Хизм. + 2 е.м.р.)
|
|
Характеристика
|
Параметр
|
|
F601
|
F603
|
F605
|
F607
|
|
Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока
|
|
|
|
При значении уровня менее 10 % и n<13:
± (0,1Хизм. + 2 е.м.р.)
При значении уровня менее 10 % и n>13:
± (0,15Хизм. + 2 е.м.р.)
|
|
Диапазон измерений суммарного коэффициента нелинейных искажений (THD)
|
|
|
От 0,0 до 100,0 %
|
|
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD)
|
|
|
Для напряжения: ± (0,05Хизм. + 2 е.м.р.) Для силы тока: ± (0,05Хизм. + 5 е.м.р.)
|
|
Электрическое питание
|
4 батареи типа АА напряжением 1,5 В
|
4 батареи типа АА напряжением 1,5 В
|
4 батареи типа АА напряжением 1,5 В
|
4 батареи типа АА напряжением 1,5 В
|
|
Диаметр захвата, мм
|
48
|
48
|
48
|
48
|
|
Габаритные размеры, мм, (длина х ширинахвысота)
|
296x111x41
|
296x111x41
|
296x111x41
|
296x111x41
|
|
Масса, кг
|
0,64
|
0,64
|
0,64
|
0,64
|
|
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
|
23 ± 2 от 45 до 75
|
23 ± 2 от 45 до 75
|
23 ± 2 от 45 до 75
|
23 ± 2 от 45 до 75
|
|
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
|
от - 20 до + 55 до 90
|
от - 20 до + 55 до 90
|
от - 20 до + 55 до 90
|
от - 20 до + 55 до 90
|
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
^ - для мощности переменного тока верхний предел измерений 2000 кВт.
Пределы допускаемых дополнительных погрешностей в рабочих условиях от воздействия температуры приведены в таблице 4 Таблица 4
|
Измеряемая величина
|
Дополнительная погрешность
|
|
Напряжение переменного тока
|
0,001Хизм./10 °С
|
|
Напряжение постоянного тока
|
(0,005Хизм. + 2 е.м.р.)/10 °С
|
|
Сила тока
|
(0,015Хизм. + 2 е.м.р.)/10 °С
|
|
Сопротивление постоянному току
|
(0,001Хизм. + 2 е.м.р.)/10 °С
|
|
Активная мощность переменного тока
|
(0,002Хизм. + 1 е.м.р.)/10 °С
|
|
Активная мощность постоянного тока
|
(0,003Хизм. + 2 е.м.р.)/10 °С
|
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Комплектность
В комплект поставки входят:
- клещи;
- измерительные кабели (2 шт.);
- пробник (2 шт.);
- зажим типа «крокодил» (2 шт.);
- сумка для переноски;
- руководство по эксплуатации;
- методика поверки.
Поверка
осуществляется по документу МП 51515-12 «Клещи электроизмерительные серии F. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 года.
Средства поверки: калибратор универсальный Fluke 9100 с токовой катушкой, трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), амперметр Д5017 (кл. т. 0,2); калибратор переменного тока «Ресурс-К2» (кл. т. 0,05/0,01).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным серии F
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация фирмы «Chauvin-Arnoux», Франция.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
