| Номер в госреестре | 51517-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-СВЭЛ-35 III |
| Изготовитель | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОЛ-СВЭЛ-35 III Назначение средства измерений
Трансформаторы тока ТОЛ-СВЭЛ-35 III (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Трансформаторы ТОЛ-СВЭЛ-35 III предназначены для установки в открытые распределительные устройства (ОРУ) и другие электроустановки класса напряжения 35 кВ, и являются самостоятельными изделиями.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т. е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

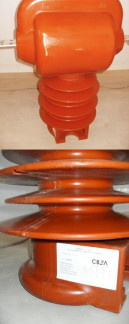

Трансформатор выполнен в виде опорной конструкции с несколькими вторичными обмотками. Вторичные обмотки намотаны на магнитопровод и залиты изоляционным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Трансформаторы изготавливаются в различных исполнениях, отличающихся метрологическими и техническими характеристиками.
Для трансформаторов исполнений ТОЛ-СВЭЛ-35 III-2; ТОЛ-СВЭЛ-35 III-3 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 и №3.
Для трансформаторов исполнений ТОЛ-СВЭЛ-35 III-4; ТОЛ-СВЭЛ-35 III-5 обмотки, предназначенные для измерений и учета электроэнергии, обозначаются №1 и №2; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №3, №4 и №5.
Выводы вторичных обмоток расположены на корпусе трансформатора и закрываются защитной крышкой. Выводы вторичных обмоток, предназначенных для измерения и учета электроэнергии, дополнительно закрываются пломбируемой крышкой.
На трансформаторе имеется табличка технических данных с предупреждающей надписью об опасном напряжении на разомкнутых вторичных обмотках.
Трансформатор установлен на опорной плите, в которой имеется четыре отверстия для крепления на месте установки.
На опорной плите имеется контактная площадка и болт заземления для присоединения заземляющего проводника.
Климатическое исполнение УХЛ или Т категории размещения 1 по ГОСТ 15150-69.
Длина пути утечки внешней изоляции соответствует степени загрязнения III по ГОСТ
Рабочее положение в пространстве - вертикальное.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Значение параметра для конструктивного исполнения | |||
| 2.1, 2.2 | 3.1, 3.2 | 4.1, 4.2 | 5.1, 5.2 | |
| Номинальное напряжение, кВ | 35 | |||
| Наибольшее рабочее напряжение, кВ | 40,5 | |||
| Номинальная частота переменного тока, Гц | 50 или 60* | |||
| Количество вторичных обмоток, шт.: для измерений для защиты | 1 1 | 1 или 2 2 1 | 1 или 2 3 2 | 2 3 |
| Класс точности вторичных обмоток: для измерений для защиты | 0,2S; 0,2; 0,5S; 0,5 5Р; 10Р | |||
| Номинальная вторичная нагрузка вторичных обмоток при cos ф = 0,8; ВА: для измерений для защиты | ||||
| 3, 5, 10, 15, 20, 25, 30 | ||||
| 3, 5, 10, 15, 20, 25, 30 | 3, 5, 10, 15, 20, 25, 30, 50 | 3, 5, 10, 15, 20, 25, 30 | 3, 5, 10, 15, 20 | |
| Номинальная предельная кратность вторичных обмоток для защиты**, не менее | 20 | |||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более, при номинальном первичном токе 15 - 1000 А 1500 А; 2000 А 3000 А | ||||
| 5 | 5 | 5 | 5 | |
| 5 | 6 | 5 | 5 | |
| - | 7 | 6 | 6 | |
| Наименование параметра | Значение параметра для конструктивного исполнения |
| 2.1, 2.2 3.1, 3.2 4.1, 4.2 5.1, 5.2 | |
| Высота установки над уровнем моря, не более, м | 1000 |
| Диапазон рабочих температур, °С для исполнения УХЛ для исполнения Т | От минус 60 до плюс 50 От минус 10 до плюс 60 |
| Окружающая среда | Невзрывоопасная, не содержащая пыли, не содержащая агрессивных паров в концентрациях, разрушающих покрытия, металлы и изоляцию (атмосфера типа II по ГОСТ 15150-69). |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 40,0х105 |
Примечания:
1 * Только для трансформаторов, предназначенных для поставок на экспорт.
2 ** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при наибольшем значении номинальной вторичной нагрузки.
3 Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичных обмоток для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.
Таблица 2 - Термодинамические характеристики
| Конструктивное | Номинальный | Наибольший ра | Номинальный | Односекундный | Ток электроди |
| исполнение трансформатора | первичный ток, А | бочий первичный ток, А | вторичный ток, А | ток термической стойкости, кА | намической стойкости, кА |
| 15 | 16 | 0,7 | 3 | ||
| 20 | 20 | 1 | 4 | ||
| 30 | 32 | 1,5 | 6 | ||
| 40 | 40 | 2,1 | 8 | ||
| 50 | 50 | 2,3 | 10 | ||
| 75 | 80 | 3,5 | 15 | ||
| 2.1, 2.2, 4.1, 4.2, 5.1, 5.2 | 100 | 100 | 4,7 | 21 | |
| 150 | 160 | 5 | 7 | 31 | |
| 200 | 200 | 10,5 | 42 | ||
| 300 | 320 | 15 | 63 | ||
| 400 | 400 | 21 | 84 | ||
| 600 | 630 | 31 | 127 | ||
| 800 | 800 | 30 | 107 | ||
| 1000 | 1000 | 37 | 134 | ||
| 1500 | 1600 | 41 | 106 | ||
| 2000 | 2000 | 57 | 220 | ||
| 4.1, 4.2, 5.1, 5.2 | 3000 | 3200 | 5 | 57 | 220 |
| 500 | 500 | 49 | 125 | ||
| 1000 | 1000 | 49 | 125 | ||
| 3.1, 3.2 | 1500 | 1600 | 5 | 49 | 125 |
| 2000 | 2000 | 57 | 145 | ||
| 3000 | 3200 | 57 | 145 |
Примечание:
1 Допускается кратковременное, в течение не более двух часов в неделю, повышение значения первичного тока на 20 % по отношению к наибольшему рабочему первичному току.
| Конструктивное исполнение трансформатора | Номинальный первичный ток, А | Габаритные размеры, мм | Масса, кг |
| 2.1 | 15 - 800 | 652x733x857 | 165 |
| 1000 - 2000 | 652x760x787 | 174 | |
| 2.2 | 15 - 800 | 598x733x857 | 173 |
| 1000 - 2000 | 598x760x787 | 167 | |
| 3.1 | 500 | 652x733x857 | 161 |
| 1000 - 3000 | 652x760x787 | 170 | |
| 3.2 | 500 | 598x733x857 | 169 |
| 1000 - 3000 | 598x760x787 | 163 | |
| 4.1 | 15 - 800 | 652x733x857 | 181 |
| 1000 - 3000 | 652x760x787 | 171 | |
| 4.2 | 15 - 800 | 598x733x857 | 183 |
| 1000 - 3000 | 598x760x787 | 169 | |
| 5.1 | 15 - 800 | 652x733x857 | 177 |
| 1000 - 3000 | 652x760x787 | 167 | |
| 5.2 | 15 - 800 | 598x733x857 | 179 |
| 1000 - 3000 | 598x760x787 | 165 |
Знак утверждения типа наносят на табличку технических данных трансформатора анодно-окисным металлофотографическим методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
В комплект поставки входит: трансформатор, шт. опорная плита, шт. крышка клеммника, шт. пломбировочный комплект, шт. транспортная рама, шт. винт М6*10 винт М6*20 шайба 6 шайба 6.65Г болт М8 шайба 8 шайба 8.65Г болт М12*35 болт М12*55 гайка М12 шайба 12 шайба 12.65Г паспорт
4**.
5
4.
8***.
8***.
1.
1.
1.
4.
6.
4.
10.
10.
1.
руководство по эксплуатации (РЭ) - 1.
Примечания
1 *По количеству обмоток для измерения. Пломбировочный комплект состоит из пломбировочной крышки и винта М4.
2 **Для трансформаторов ТОЛ-СВЭЛ-35 III-2 - 4 шт., ТОЛ-СВЭЛ-35 III-3 - 6 шт., ТОЛ-СВЭЛ-35 III-4 - 8 шт., ТОЛ-СВЭЛ-35 III-5 - 10 шт.
3 ***Для трансформаторов ТОЛ-СВЭЛ-35 III-2 - 8 шт., для ТОЛ-СВЭЛ-35 III-3 - 10 шт., ТОЛ-СВЭЛ-35 III-4 - 12 шт., ТОЛ-СВЭЛ-35 III-5 - 14 шт.
4 При поставке партии трансформаторов в один адрес по согласованию с заказчиком количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока измерительный лабораторный ИТТ-3000.5 (кл. т. 0,01); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОЛ-СВЭЛ-35 III
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. 0ЭТ.591.014 ТУ Трансформаторы тока ТОЛ-СВЭЛ-35 III. Технические условия.
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
