Шунты переменного тока Fluke A40B, 51518-12

Шунты переменного тока Fluke A40B (далее ╞ шунты) предназначены для измерения силы переменного тока в диапазоне частот от 20 Гц до 10 кГц.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51518-12
Наименование СИ	Шунты переменного тока
Обозначение типа СИ	Fluke A40B
Изготовитель	"Fluke Corporation", США
Год регистрации	2012
Срок свидетельства	15.09.2022
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Шунты переменного тока Fluke A40B (далее - шунты) предназначены для измерения силы переменного тока в диапазоне частот от 20 Гц до 10 кГц.

Описание

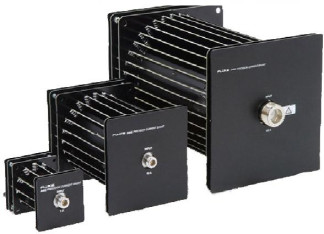

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунтов представлен на рис. 1.

Технические характеристики

1 Основные метрологические и технические характеристики приведены в таблице 1 Таблица 1

Наименование характеристики	Значение характеристик
Диапазон измерений силы тока, А	0,001 - 100
Частотный диапазон, Гц	20 - 104
Пределы допускаемых значений относительной погрешности, %	20 10-4 - 90 10-4
Габаритные размеры (высота х ширина х глубина), мм, не более	200 х 200 х 343
Масса, кг, не более	3,4
Наработка на отказ, ч	10000
Срок службы, лет	10

2 Условия эксплуатации шунтов переменного тока

__о/'ч

Fluke А40В:

23 ± 2 55 ± 25

100±4 (765±30)

• температура окружающего воздуха, С

• относительная влажность воздуха, %

• атмосферное давление, кПа (мм рт. ст.)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Наименование	Количество
Руководство по эксплуатации	1 шт.
Картонная упаковка (отдельная для каждого шунта)	14 шт.
Шунты переменного тока Fluke А40В с номинальными значениями силы тока: 1 мА, 10 мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 А, 2 А, 5 А, 10 А, 20 А, 50 А, 100 А	14 шт.
Методика поверки МП-2201-0026-2012	1 шт.

Поверка

осуществляется по методике поверки МП-2201-0026-2012 «Шунты переменного тока Fluke A40B. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28 мая 2012 года.

Средство поверки:

Государственный первичный специальный эталон единицы электрического переменного тока

- ампера - в диапазоне частот 20 - 106 Гц.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Шунты переменного тока Fluke A40, A40A и А40В. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к шунтам Fluke А40В

1. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20^110"6 Гц.

2. Техническая документация фирмы изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
