| Номер в госреестре | 51520-12 |
| Наименование СИ | Приемники измерительные панорамные |
| Обозначение типа СИ | Аргамак-М НАЛС.464344.052 |
| Изготовитель | ЗАО "ИРКОС", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приемники измерительные панорамные АРГАМАК-М НАЛС.464344.052 (далее -приемники), предназначены для измерений частоты и уровня синусоидального сигнала, приема и панорамного анализа радиосигналов в диапазоне частот от 25 до 3000 МГц (НАЛС.464344.052) и от 9 кГц до 3000 МГц (НАЛС.464344.052-01)
Конструктивно приемник выполнен в виде моноблока, в состав которого входят: модуль КВ (используется только в приемниках НАЛС.464344.052-01), аналоговый преобразователь радиосигнала, блок цифровой обработки.
Модуль КВ предназначен для приема сигналов в диапазоне от 0,009 до 30 МГц (далее диапазон КВ). Аналоговый преобразователь радиосигнала выполнен по схеме супергетеродина с двумя преобразованиями частоты. Следящие фильтры в блоке предварительной селекции обеспечивают высокое качество приема радиосигналов в диапазоне частот от 9 кГц до 3000 МГц. Управление настройками фильтров преселекторов, синтезаторов, других узлов преобразователя осуществляется встроенным микроконтроллером.
Выходным сигналом аналогового преобразователя является 41,6 МГц (ПЧ). Сигнал ПЧ оцифровывается с частотой 51,2 МГц и передается в модуль цифровой обработки.
Схема цифровой обработки построена по принципу SDR на базе ПЛИС и управляющего процессора с интерфейсом USB 2.0. Набор функций цифровой обработки сигнала определяется программным обеспечением, загруженным в ПЛИС и управляющий процессор.
Принцип действия приемников основан на приеме и измерении параметров сигналов, поступающих на вход приемника, преобразовании в ПЧ, цифровой обработке, и передаче обработанных сигналов в ПЭВМ для анализа и отображения результатов.
Приемники способны работать автономно или от внешнего источника питания. Автономную работу приемника обеспечивает комплект из девяти Ni-MH аккумуляторов типоразмера АА емкостью не менее 2,5 А/ч.
Передача результатов обработки в ПЭВМ осуществляется по интерфейсу USB 2.0.

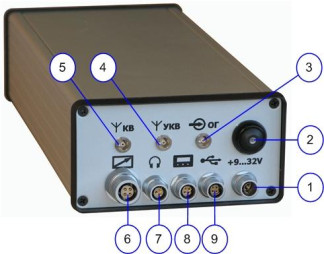

Внешний вид приемника, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунке 1.
♦ Место нанесения наклейки «Знак утверждения типа»
• Место пломбировки от несанкционированного доступа Рисунок 1 - внешний вид конвертора На рисунке цифрами обозначены: 1 - разъем для подключения внешнего источника питания, 2 - выключатель питания (с индикатором), 3 - вход внешнего опорного генератора,
4 - разъем для подключения УКВ антенны, 5 - разъем для подключения КВ антенны, 6 - разъем для подключения внешних устройств (АРК-КНВ3, АРК-КНВ4), 7 - разъем для подключения головных стереотелефонов, 8 - разъем для подключения устройства управления и отображения АРК-ПП, 9 - разъем для подключения кабеля интерфейса USB2.0.
Метрологически значимая часть программного обеспечения приемника представляет собой программный продукт «T7_HF_24». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| T7 HF 24 | T7 HF 24.bin 1.0 | 1.0 | 74f72aa7 | Crc32 |
Метрологически значимая часть ПО размещается в папке на дистрибутивном диске, поставляемом в составе приемника, запись которого осуществляется в процессе производства. Перезапись дистрибутивного диска исключена. Модификация ПО возможна только фирмой-изготовителем. Несанкционированное вмешательство в ПО приводит к неработоспособности ПО.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц: - в исполнении НАЛС.464344.052; - в исполнении НАЛС.464344.052-01. | от 25 до 3000 от 0,009 до 3000 |
| Пределы допускаемой относительной погрешности измерений уровня синусоидального сигнала, дБ - по антенному входу; - по входу ПЧ. | ±3,0 ±0,5 |
| Пределы допускаемой относительной погрешности измерений частоты синусоидального сигнала: - при использовании внутреннего опорного генератора; - при использовании внешнего опорного генератора | ±5 10'7 в соответствии с применяемым опорным генератором плюс 1-10-10 |
| Относительный уровень помех, обусловленный интермодуляционными искажениями второго и третьего порядка с выключенными аттенюаторами, дБ, не менее: - IP2; - IP3. | 30 минус 6 |
| Коэффициент шума приемника, дБ, не более | 14 |
| Частота выходного сигнала ПЧ, МГц | 41,6 |
| Полоса пропускания при неравномерности ± 0,5 дБ, МГц, не менее | 8 |
| Диапазон АРУ демодуляторов (ЧМ узк. при SINAD не менее 12 дБ) с учетом автоматических входных аттенюаторов, дБ, не менее | 110 |
| Чувствительность по демодулированному сигналу для узкополосной ЧМ (12,5 кГц) при SINAD не менее 12 дБ, дБмкВ, не более | минус 6 |
| Скорость панорамного анализа в диапазоне рабочих частот при дискретности спектра 12,5 кГц, ГГц/с, не менее | 3,5 |
| Минимальная длительность обнаруживаемого сигнала с уровнем не менее 60 дБмкВ в полосе одновременного анализа 8 МГц, мкс, не более | 1 |
| Избирательность по побочным каналам приема, дБ, не менее | 70 |
| Коэффициент стоячей волны (КСВ) при входном сопротивлении 50 Ом по входу внешней антенны, не более | 3,0 |
| Интерфейс управления от ПЭВМ | USB2.0 |
| Интерфейс управления внешними устройствами, интерфейс для подключения устройства управления и отображения АРК-ПП | RS-485 |
| Напряжение электропитания, В | от 9 до 32 |
| Мощность, потребляемая от сети постоянного тока, Вт, не более | 10 |
| Габаритные размеры, мм, не более | 240x110x60 |
| Масса, кг, не более | 1,5 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С. | от минус 20 до 55 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус приемника в виде наклейки.
Комплектность средства измерений представлена в таблице 3. Таблица 3
| Наименование изделия | Обозначение изделия | Примечание |
| БПО Аргамак-М | НАЛС.464344.051 | для НАЛС.464344.052 |
| БПО Аргамак-М | НАЛС.464344.051-01 | для НАЛС.464344.052-01 |
| Блок питания | НАЛС.436234.037 | |
| Кабель | НАЛС.685611.114 | USB |
| Кабель | НАЛС.685661.023 | звук |
| Кабель | НАЛС.685671.100 | ВЧ |
| Кабель | НАЛС.685631.203 | Питание от бортсети |
| Кабель | SCZ-1 | Сетевой шнур блока питания |
| Комплект аккумуляторов |
осуществляется по документу МП 51520-12 «Инструкция. Приемники измерительные панорамные Аргамак-М НАЛС.464344.052. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15.06.2012 г. и входящему в комплект поставки.
Основные средства поверки:
- генератор сигналов высокочастотный Е8257Б (Рег. № 36419-07), (диапазон рабочих частот от 0,25 до 20000 МГц, пределы допускаемой относительной погрешности установки частоты ± 5,0 10-7, пределы допускаемой погрешности установки уровня ± 1,2 дБ);
- генератор сигналов высокочастотный Г4-219 (Рег. № 33132-06), (диапазон рабочих частот от 0,009 до 30 МГц, пределы допускаемой относительной погрешности установки частоты ± 5,0 10-7, пределы допускаемой погрешности установки уровня ± 1,0 дБ);
- приемник-синхронизатор VCH-311 (Рег. № 21611-01), (пределы допускаемой относительной погрешности установки частоты ± 2,0 10-11);
- анализатор электрических цепей векторный ZVK (Рег. № 41268-09), (диапазон рабочих частот от 0,01 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 0,01 до 20 ГГц ± 1,0 дБ).
НАЛС.464344.052 РЭ «Приемники измерительные панорамные Аргамак-М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приемникам измерительным панорамным Аргамак-М НАЛС.464344.052
ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
НАЛС.464344.052 ТУ. «Приемники измерительные панорамные Аргамак-М. Технические условия».
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуа -циях и выполнение работ по оценке соответствия объектов установленным законодательством Российской Федерации обязательным требованиям (в составе комплексов радиомониторинга и выявления технических каналов утечки информации).
| Зарегистрировано поверок | 24 |
| Поверителей | 4 |
| Актуальность данных | 18.11.2024 |
